在之前的推文中，读者可以感受到使用3D（以下简称SH3D）软件进行现场绘图方便、直观、高效，并且可以同时绘制平面图和三维图。可以说对于现场绘图来说非常有用。表现能力比较全面。但我们也必须看到它的缺点，那就是它的易用性与其固有的模型库资源的丰富程度成正比。现场图相关的模型越多、类型越丰富，最终的现场图越能反映真实的现场情况；相反，操作者会发现所需的型号这里没有，那里没有，仍然很难使用。因此，SH3D软件要想真正在实践中发挥作用，就必须在日常生活中注重构建专门的模型库，使绘图问题最终转化为建模问题。

关于建模，这个公众号之前也用不同的软件、不同的方法进行过研究。本文需要使不同建模方法得到的模型兼容SH3D，并探讨建立模型库的可行性。现在让我们从简单到困难来看看构建数据库的不同方法。希望对您在实践中为自己部门建立专业数据库有所帮助。

1.SH3D模型库结构：

打开SH3D软件。界面左侧是模型资源目录。它将模型分为几个类别，每个类别用一个文件夹进行管理。也就是说，我们导入的模型还必须有类型和名称信息，并且按照文件夹结构进行管理。每个文件夹可以根据痕迹、物质、工具等以不同的方式命名。这是数据库建设规划中需要完成的工作。

SH3D模型资源库结构

2. 如何导入模型

在本软件中，外部模型的导入可以分为两种方式。一是单一车型的进口。具体方法是在上述模型目录区域中单击鼠标右键，单击“导入对象”（快捷键 Ctrl+Shift+I ）或在菜单栏中选择“对象”，在其菜单中选择“导入对象”下拉式菜单。支持导入对象模型的格式：OBJ、DAE、KMZ、3DS，支持Zip压缩包格式。这个方法在之前的推文中已经用图片和文字进行了演示，这里不再赘述。

请参阅：绘图|使用3D绘制现场立体图

第二种导入方式是批量导入。通过SH3D模型库软件可以将不同的模型构建成专门的库文件。只要双击库文件，就可以立即导入新的模型，并按照预设的目录结构出现在模型中。目录区。

建立数据库所需的软件称为：（ ）。它是一个Java 文件。需要先在计算机上的Java运行环境中运行。可以从此网址下载（复制并在浏览器中打开）。首先，根据自己的系统版本选择对应的Java安装文件，在很多网站上搜索、下载。双击安装后，再次双击即可进行模型库构建的相应操作。 （所需文件请点击文末“阅读原文”）

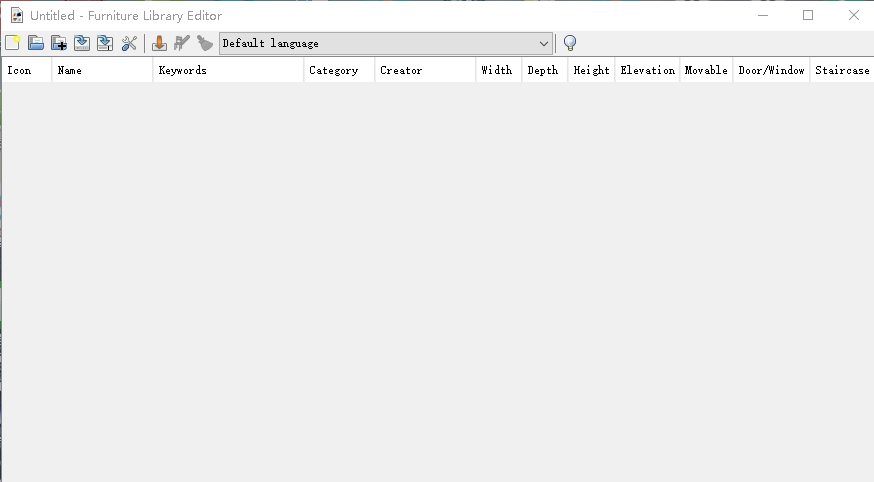

目前没有中文版本。首先介绍一下工具栏中的命令：

new 创建一个新的对象库。使用此命令构建不同的对象资源库并向其中添加对象项目。

打开打开库文件，可以在已有的对象库的基础上添加对象资源项。

Merge with one 合并库文件，可以将两个或多个库文件合并为一个。

保存 保存库文件。库构建完成后，保存为目标库文件，后缀为sh3f。

保存在文件中 另存为不同的库文件。

编辑设置首选项。您可以设置工作语言、测量单位和模型创建者。

导入对象，创建对象库项目的特定命令。

修改对象属性。选择对象项后，您可以修改其相关属性参数。

删除对象项。选择对象项后，可以使用该命令删除该对象项。

3. 操作示例：

下面通过一个例子来演示对象库的创建：

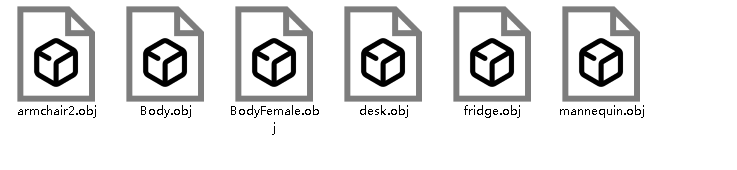

首先准备好需要构建的模型文件，如下图：

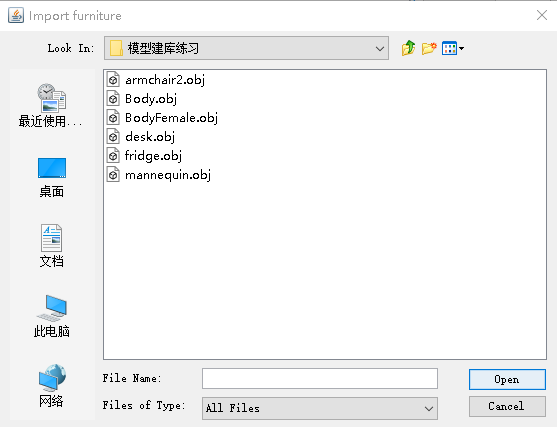

点击 分别导入以上对象（可以批量导入多个）：

可以获得以下结果：

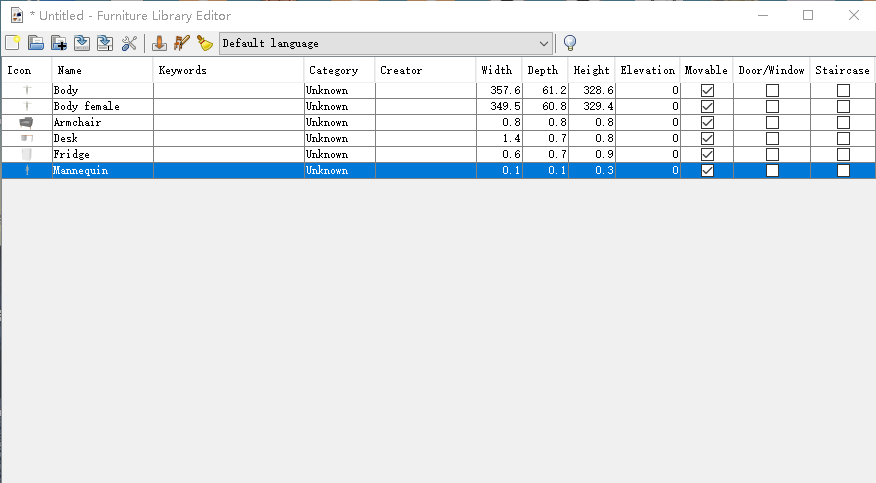

获取一个列表，其中可以通过选择项目信息来修改项目信息。双击单个工程，或者按 修改工程属性，弹出如下对话框：

通过该对话框可以进行以下操作：

型号 更换型号。如果您觉得该型号有缺陷，可以用修改后的型号替换进口的旧型号。

调整模型缩略图显示角度。四个箭头可以调节角度。

名称 型号名称

关键词

创作者

类别：注意该项目可以定义对象的文件夹，其内容可以更改，并且支持中文。

尺寸参数：包括Width（宽度）、（高度）、Depth（深度）、（离地提升高度，0表示在地面上。如果需要放在物体上，这个值应该是物体的高度需要放置的）

保持（保持比例，当调整一个参数时sketch up 建模，其他参数也会按比例改变）。

背面和正面翻转内表面和外表面

门还是门窗模型。如果勾选，则需要选择“是否定制切割形状”。

无论是楼梯模型，勾选此选项都可以进行裁剪。

是否可以移动。如果不勾选，则其位置无法移动。如果选中，则可以将其移动到任何地方。

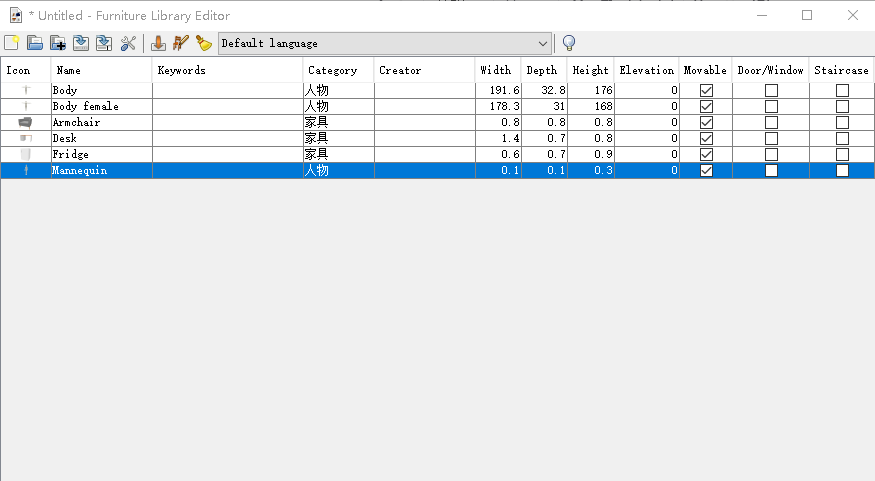

修改后的数据库如下图：

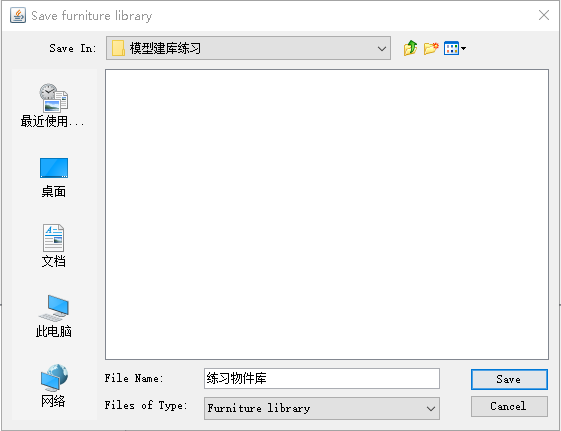

单击“保存”将其保存到指定文件夹中。

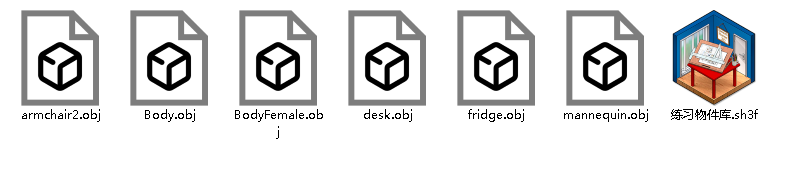

最终获得的文件是“ .sh3f”。

双击该文件，查看是否导入成功。

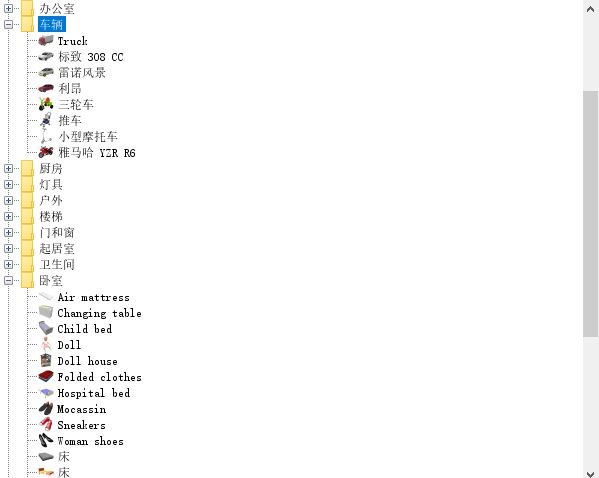

查看对象库：

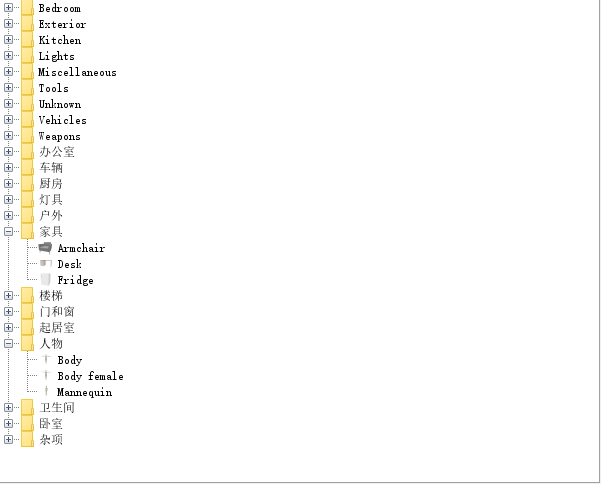

刚刚构建的对象库已导入，并创建了一个新文件夹以与现有模型库集成。

4、讨论：

(1) 使用对象库编辑软件仅创建外部库。如何将现有库导出并保存为库文件？

遗憾的是，SH3D不支持资源库文件的导出，这意味着导入库文件后最好保存下来sketch up 建模，不要删除它们。 SH3D在使用过程中需要保存的资源文件类型有原始模型库、模型资源库（sh3f格式）、材质资源库（sh3t）等，都需要专门存储和管理，并且可以可以在不同的机器上共享和备份。

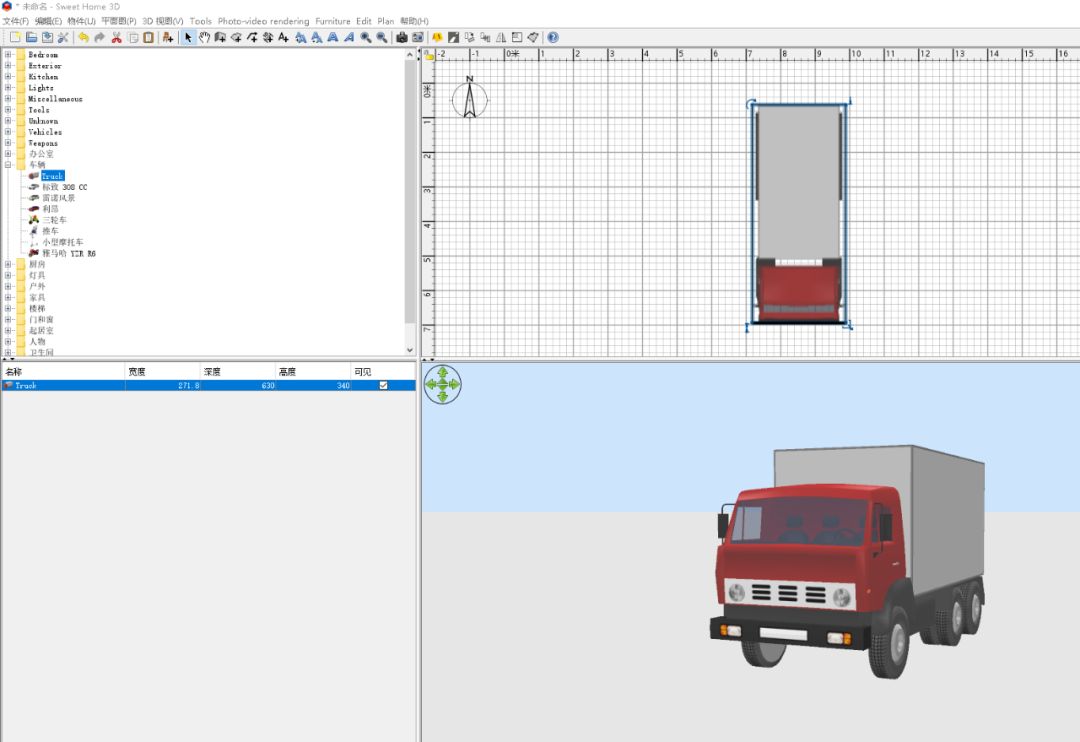

如果单独导出已导入SH3D的对象，则需要先创建一个没有地面的空文件，然后将选定的对象拖到平面图中。然后选择“3d 视图”并单击下拉菜单中的“导出为 OBJ 格式”。如果要导出以下模型：

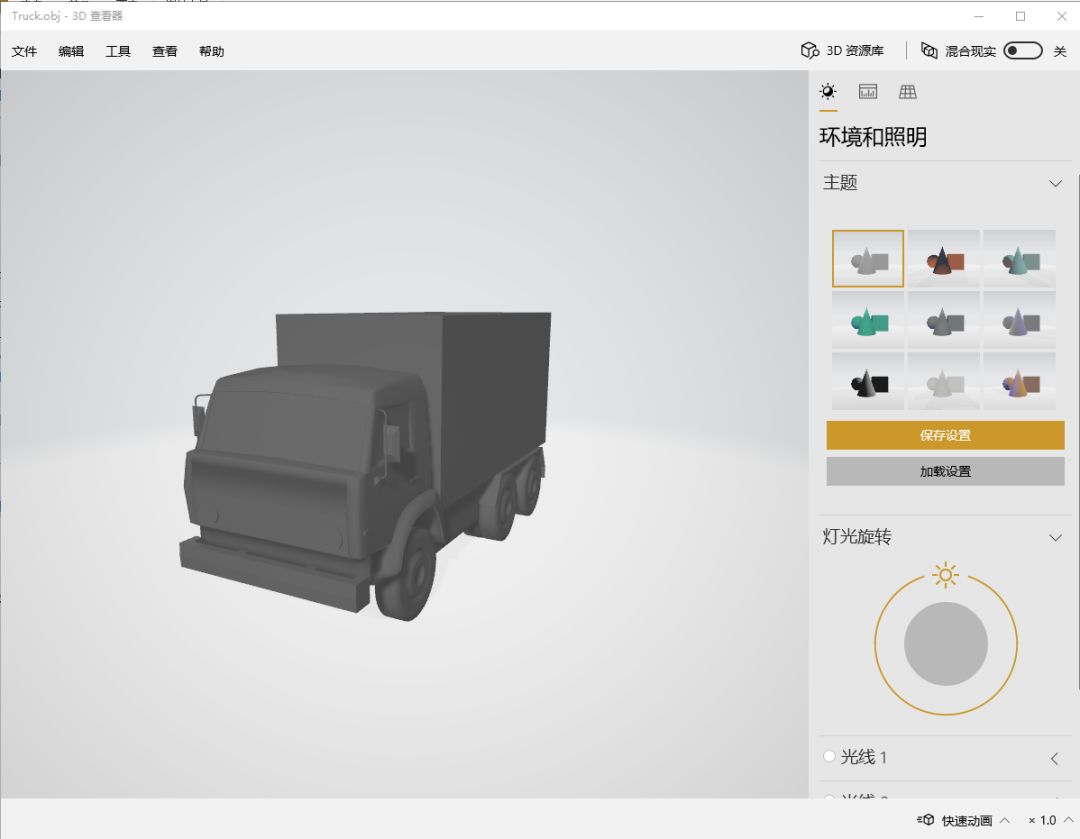

导出后命名为：Truck.obj，即可在其他软件中查看。

导出了两个文件，一个是obj文件，是模型本身的三维信息，另一个是jpeg图片文件，是纹理，保存了模型表面的材质信息。该材质文件不是标准的mtl格式，因此win10自带的模型查看工具未能成功导入该材质文件。后面我们继续讨论关于obj材质的知识。

(2)自建模型速度太慢。有没有提供现成模型的网站？

这是可能的。互联网上有许多现成的模型库网站。您可以免费或付费下载相应的模型。当需要将模型导入现场图纸时，可以先在模型网络上搜索现成的文件。然而，许多专业模型无法在线获得，因此您需要自己构建它们。

SH3D官网提供了这些模型数据库的信息，参见：

对于不同的模型库，需要不同的模型采集和导入策略：

1、对于SH3D自带格式的数据库，找到对应的SH3F文件，下载后双击导入是最方便的。由于软件的开源特性，很多模型创建者基于对象资源库创建方法构建了许多现成的库，可以下载并导入到软件中，极大地丰富了自带的初始对象库该软件。这样的资源库可以在以下网址找到：

2、对于其他模型库，如果下载的模型是SH3D支持的四种格式之一，则可以按照单个对象导入方式导入，或者创建另一个对象库。如果没有，则需要使用相应的软件将其转换为SH3D支持的格式，然后导入。例如：skp文件是 up软件使用的模型格式。需要用其专业版打开并导出为obj格式，然后才能转换为SH3D。由于up也是图形建模行业广泛使用的软件，所以它的资源库非常多，其中最著名的就是最著名的一个。从这个网站下载的格式通常是skp格式。使用时请注意转换。资源库网站是：

(3) 我可以导入3D扫描模型吗？

3D扫描模型的精度相当高，是模型类型中的高精度模型，简称高模型。处理它需要大量的内存资源，SH3D 不支持。不过，可以通过将其转换为低精度模型（低多边形）导入SH3D中进行显示。但这种方法也需要人工操作，需要通过重新拓扑进行改造。

拓扑的概念可以参考C4D人脸建模的推文。

造型| C4D人脸建模（二）-眼睛

将高模转换为低模需要使用其他3D建模软件，例如Maya、3dmax等都有此类功能。然而，使用软件是最方便的，因为拓扑点可以紧密地附着在模型上。这个软件稍后会具体介绍。如果可以导入3D扫描模型，则可以将物证的独特外观导入到场景模型中，使重建的场景更加真实。

5、结论：

俗话说：工欲善其事，必先利其器。没有一种技术从一开始就特别适合您的工作。在使用过程中一定要熟悉它的特点，并根据自己的需要进行改造。只有基础工作做好了，各种资源库准备齐全，才能在具体工作到来时有条不紊、有备无患。通过本文讨论的模型资源库构建方法，已将数千个新模型导入到SH3D软件中，基本满足了教学演示的需要。如果要继续发挥实际作用，还需要探索基于真实场景的各种建模方法，学习不同的软件组合方法，进一步完善现场重建工作。
