1.开源项目名称：

2、地址：

3、简介：是58同城推出的一款设计稿智能分析工具，可以自动将设计稿解析为准确、可用性高的前端代码；从而提高前端开发效率，助力业务快速发展。

2020年9月开源，具有以下特点：

项目背景

UI自动化已经成为当前行业研究趋势，各大公司都在进行相关方向的研究。设计稿存储结构化数据，这为我们提供了自动解析并生成UI代码的机会；为了提高前端开发效率，减少Page重构工作，甚至在某些场景下完全自动化代码生成，智能解析工具应运而生。

核心设计

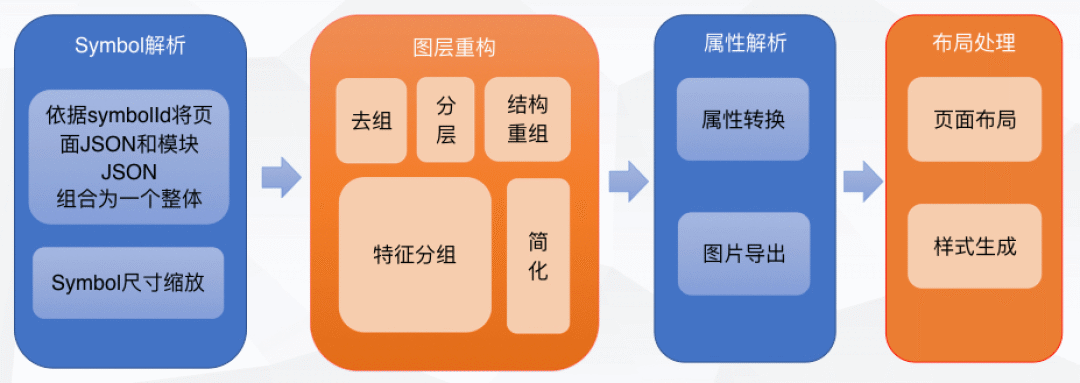

核心解析过程主要包括解析、图层重构、属性解析和布局处理。

1. 分析

1）。模块集成

2）。模块传递参数

3）。模块缩放

通过解析，我们得到一个包含页面重构所需完整信息的json。

2. 层重建

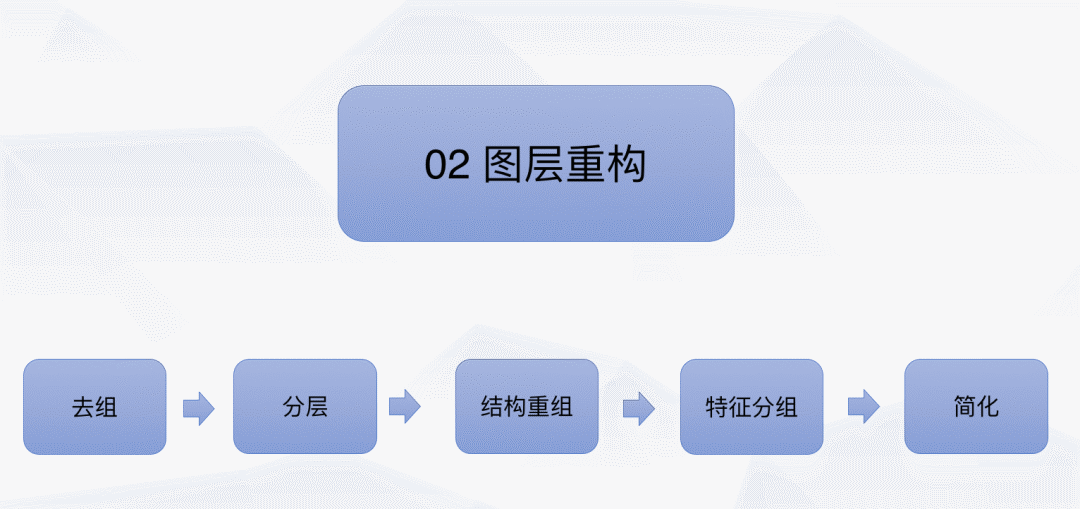

层重建主要分为五个步骤，如下图：

步骤 1. 删除组

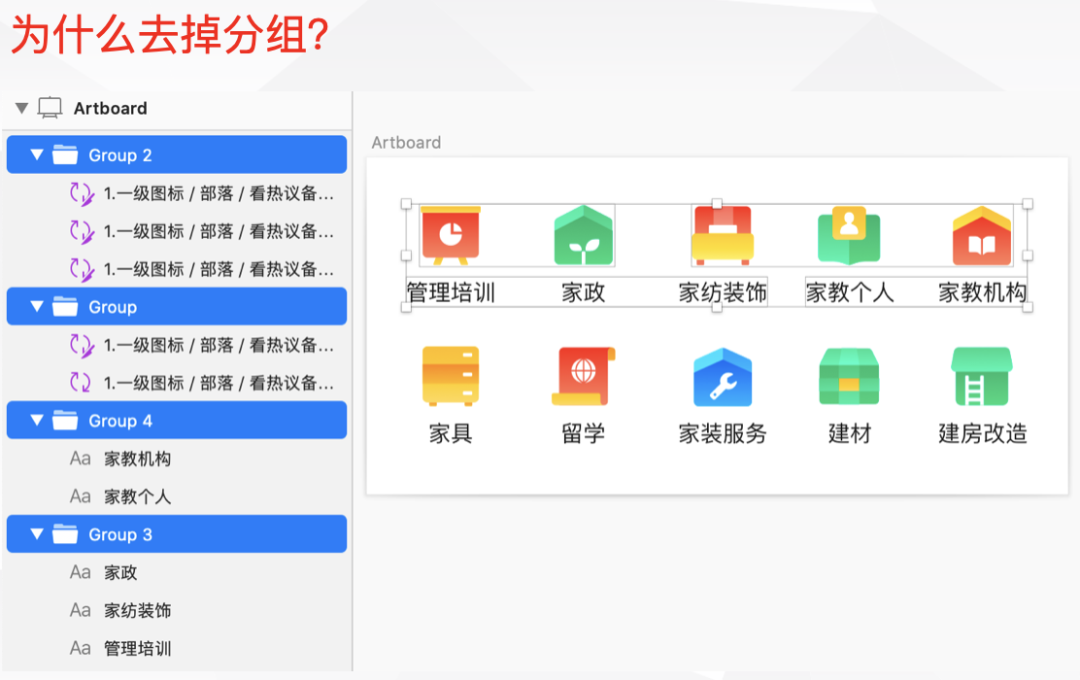

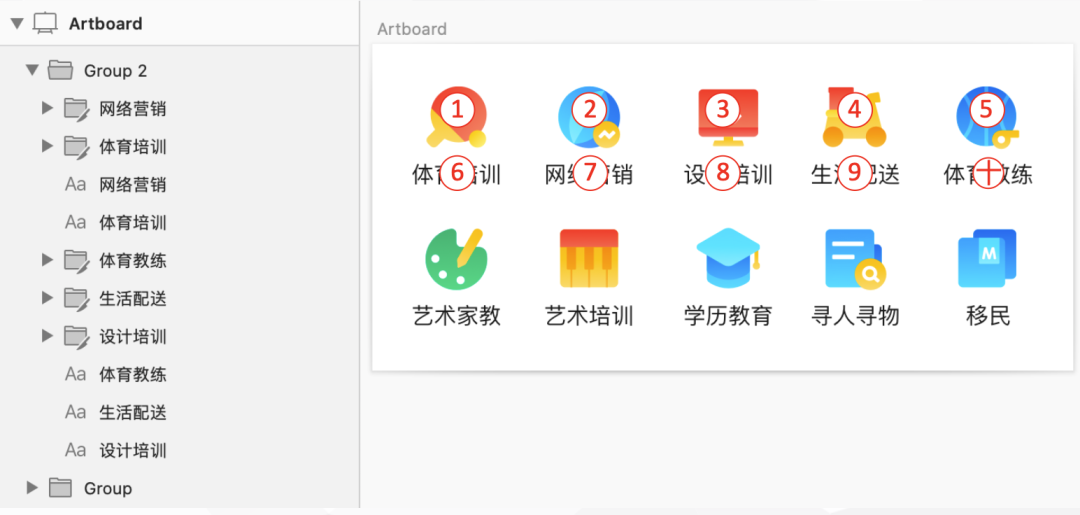

由于UI设计师不了解前端的布局习惯，他们的图层分组往往与前端的预期结果相差很大，几乎无法使用；看看这个设计稿：

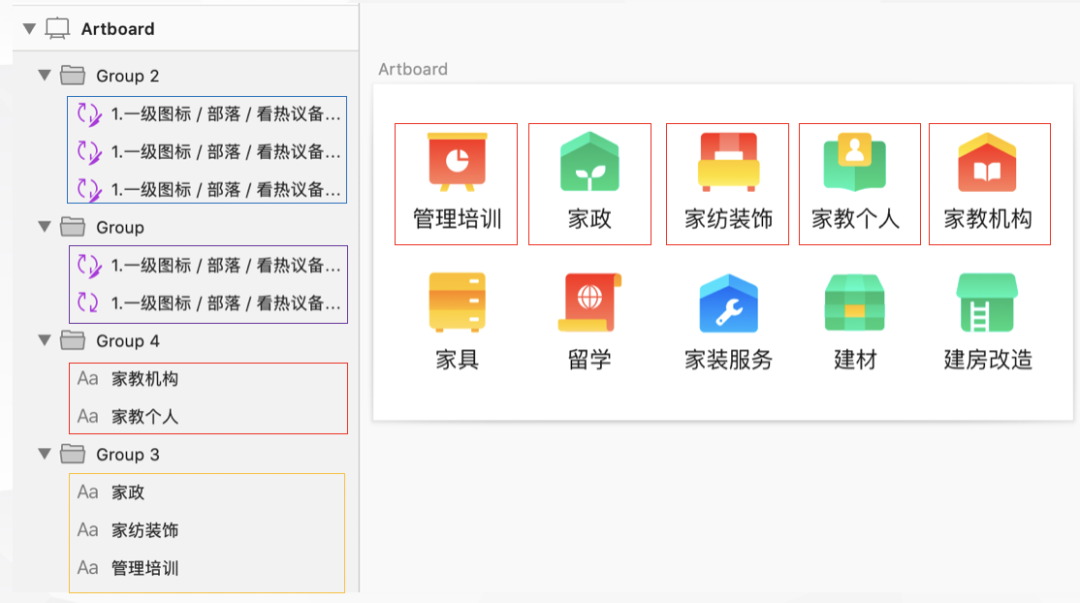

设计稿原分组如下：

前端开发期望分为以下几类：

因此，我们需要将设计稿中现有的分组删除，并在后续流程中重新组合。

步骤 2. 分层

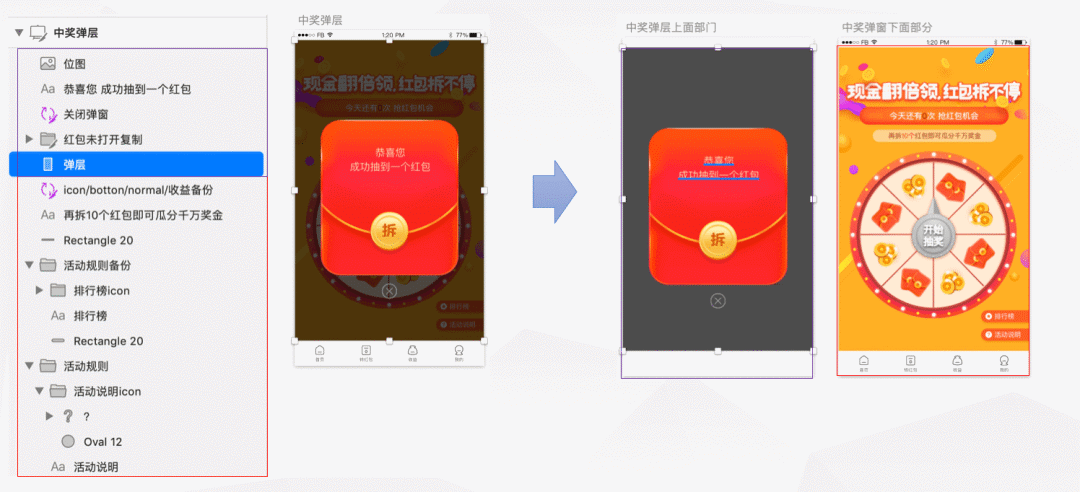

UI设计稿中经常会出现多层重叠的结构，比如弹性层、底栏等，这时候我们就需要进行分层处理sketch画板排序，然后对每一层分别进行处理。

步骤 3. 重新排序并组合

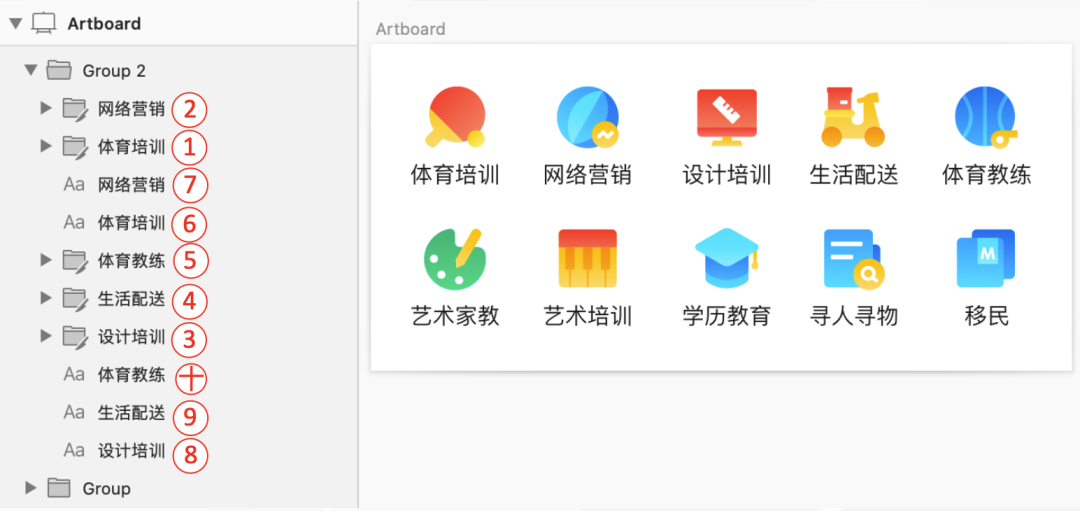

UI设计稿主要注重视觉效果，对设计稿中的图层顺序没有特殊要求。这导致我们在设计稿中的层顺序变得混乱。

通过我们的排序算法，将图层按照从左上到右下的顺序排列sketch画板排序，从而同时处理图层之间的父子关系。优化后的顺序如下：

步骤 4. 特征分组

特征分组是解析过程的关键部分。我们提取层的结构特征，如位置、大小、类型等因素，进行特征分析、查找相似层等方法，优化层的结构和组合来改进代码。可用性。

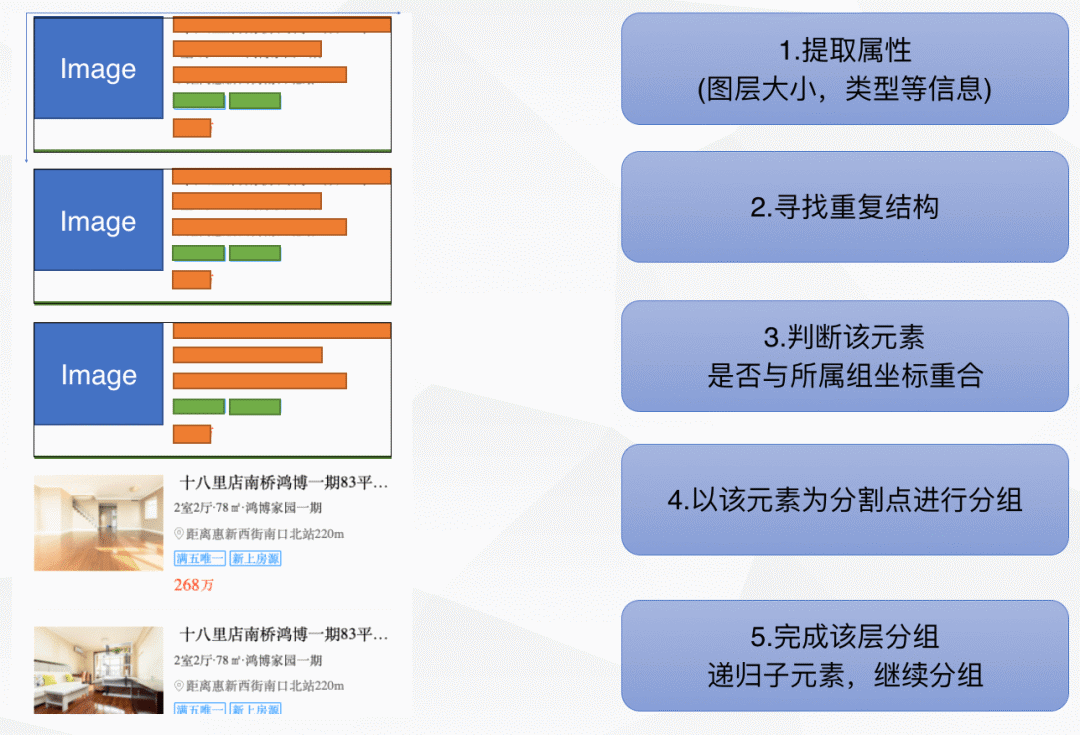

特征分组的主要过程如下：

我们看一下不同场景下特征分组后的分析结果：

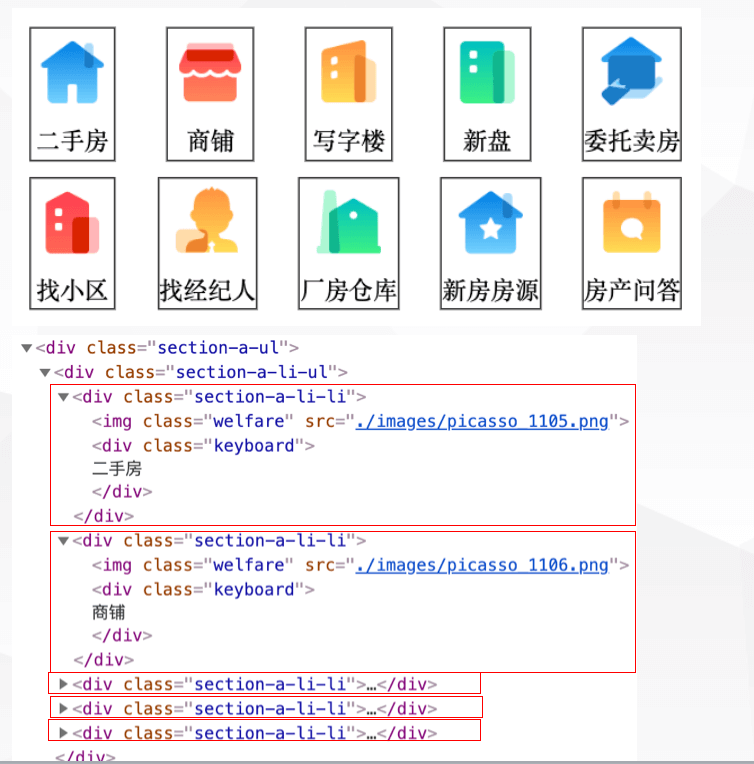

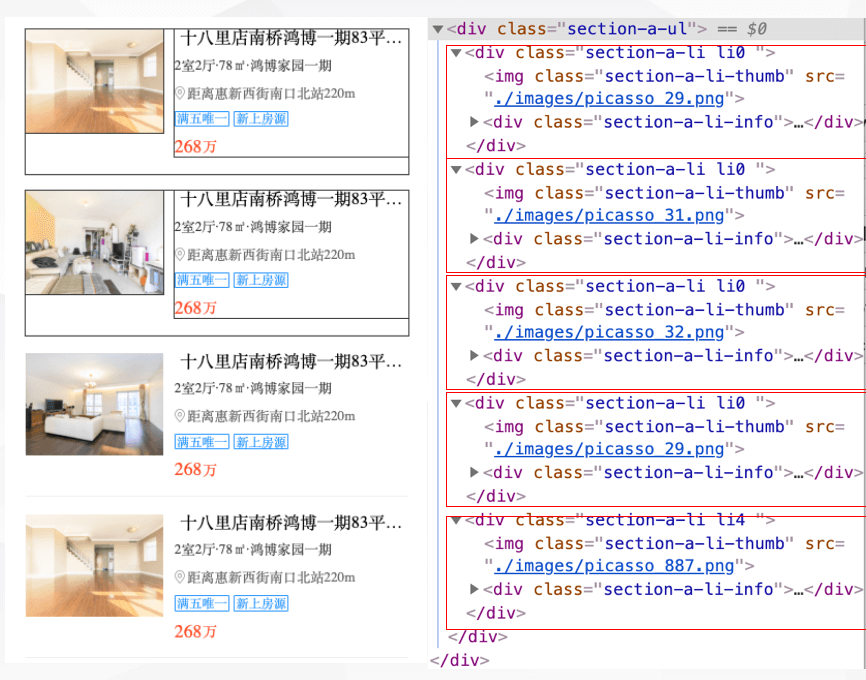

场景一、列表页

场景2. 分类页面

步骤5.结构简化

经过解分组、分层、结构重组、特征分组四个步骤后，层又经历了多次聚合和重组。在这个过程中，会产生冗余且无用的结构，需要对冗余结构进行优化。

结构优化规则：

一个。容器：子元素是无意义的元素=>删除子元素；

b.容器：子元素有意义，父元素无意义=>删除父元素；

c.图片：父元素没有背景和边框=>删除父元素；

d.图片：子元素和父元素的位置和大小完全相同=>删除父元素；

e. ：当父元素是画板时 => 不处理父元素，只处理子元素。

3. 属性分析

属性解析主要是将源文件中的属性一一映射为CSS样式，从而获得详细的视觉效果。

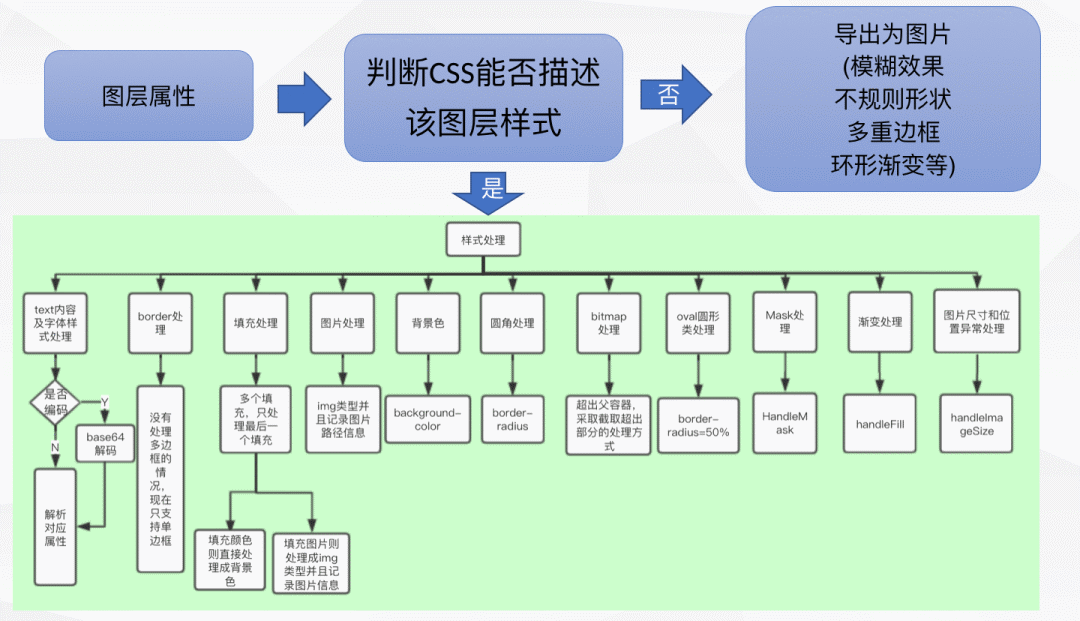

解析规则

4. 布局

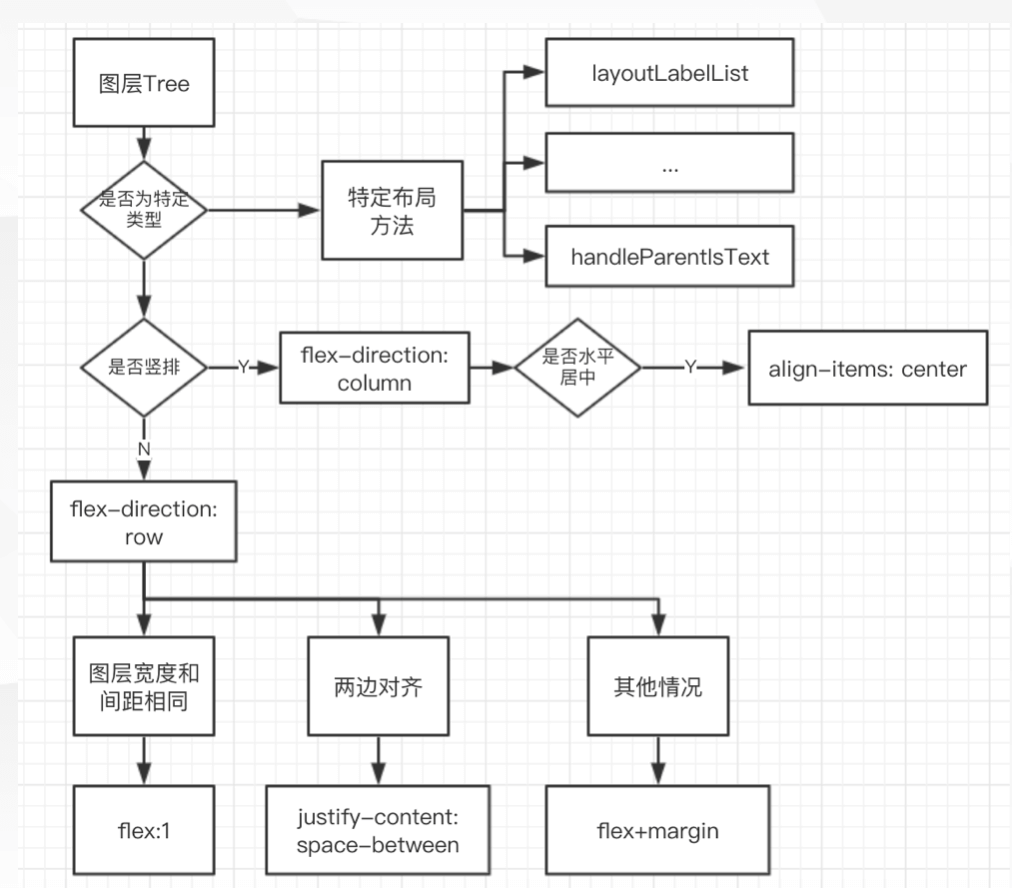

结构和风格分析完成后，下一步就是布局处理，如下图：

布局完成后，会生成相应的代码；至此，解析工作就完成了，我们就得到了前端开发所需的UI代码。

总结

经过模块分析、图层重构、属性分析、布局等流程，完成从源文件到代码的自动化分析，同时保证生成的代码准确还原，具有较高的可用性。

未来计划

拥抱开源之后，我们将继续探索UI自动化。我们未来的计划如下：
