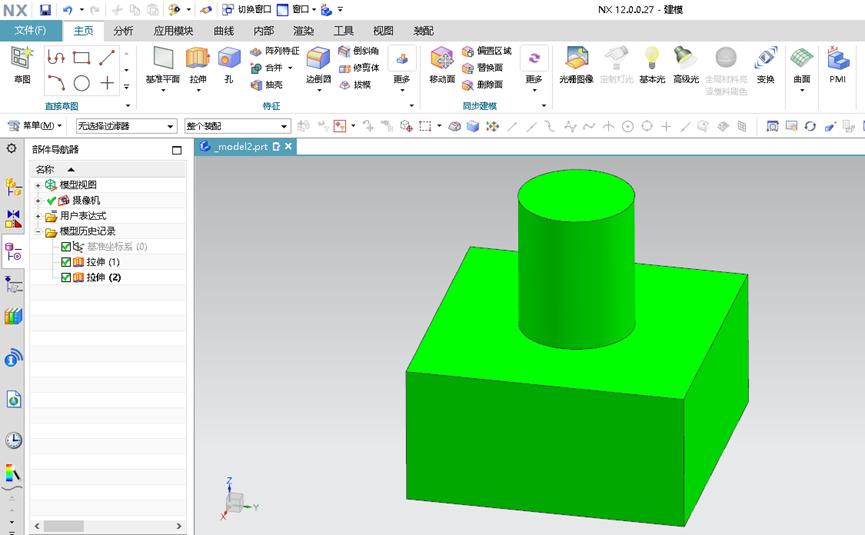

1. M键：切换到建模环境（图1）

图1

2. Ctrl+shift+d：切换到制图环境（图2）

图2

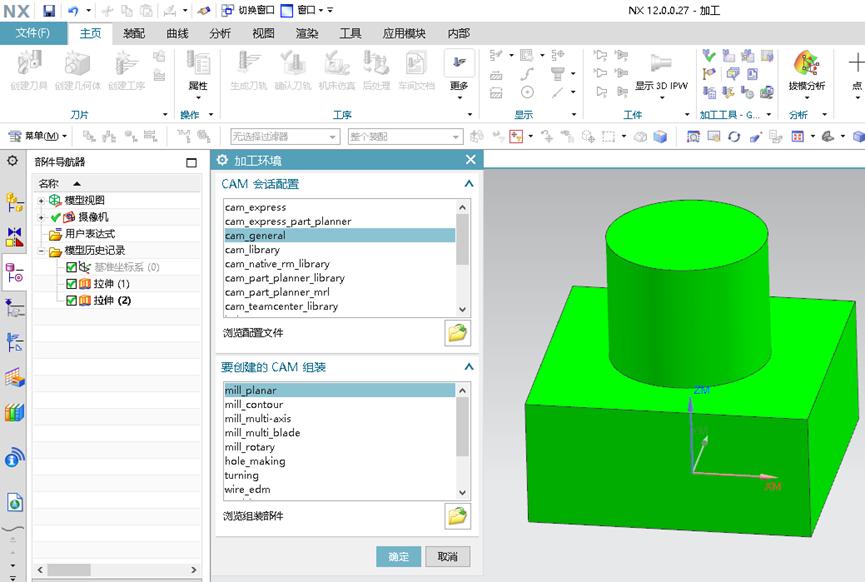

3. Ctrl+Alt+m：切换到加工环境（图3）

图3

请注意：通过使用这些快捷键，您能够直接且迅速地在建模、制图以及加工环境之间进行切换。

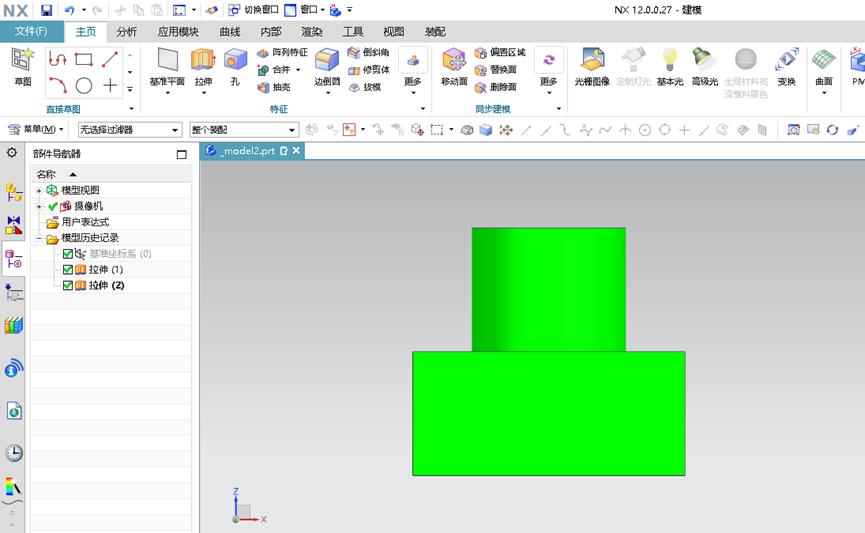

4. F8键：在建模环境下，将模型放正

实例：如图1建立模型，按F8，模型按正视图放正（图4）。

图4

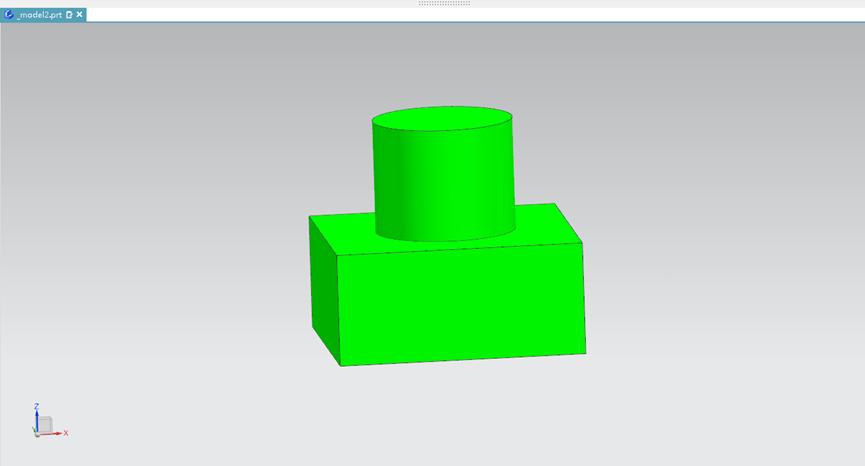

5. Alt+Enter：界面全屏显示

按下Alt键和Enter键，即可将界面全屏显示（参见图5），若需退出全屏模式，可按Esc键（位于屏幕左上角）或者再次按下Alt+Enter组合键。

图5

6. 实例：新建模型

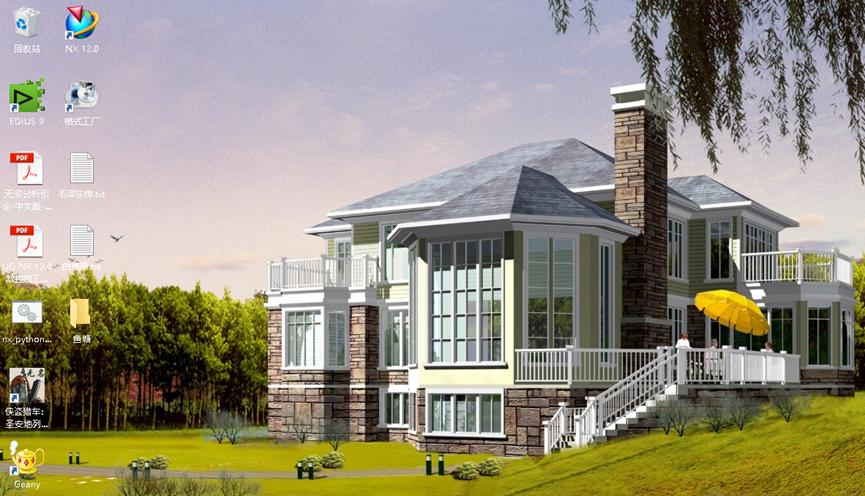

步骤1：双击NX12.0图标（图6），进入NX软件。

图6

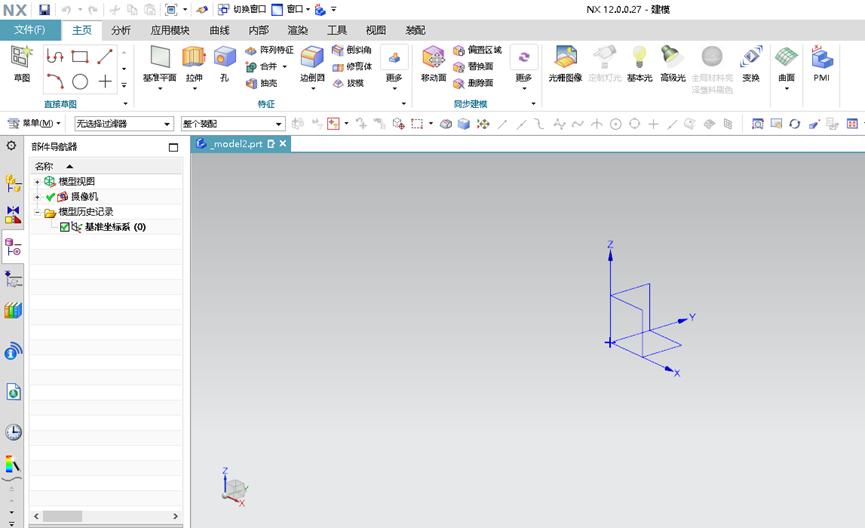

在步骤2中，需依次进行以下操作：首先点击“文件”菜单，接着选择“新建”命令，在弹出的选项中挑选“建模”模式，并设定单位为毫米。完成这些设置后，点击“确定”按钮，即可进入建模环境（如图7所示）。

图7

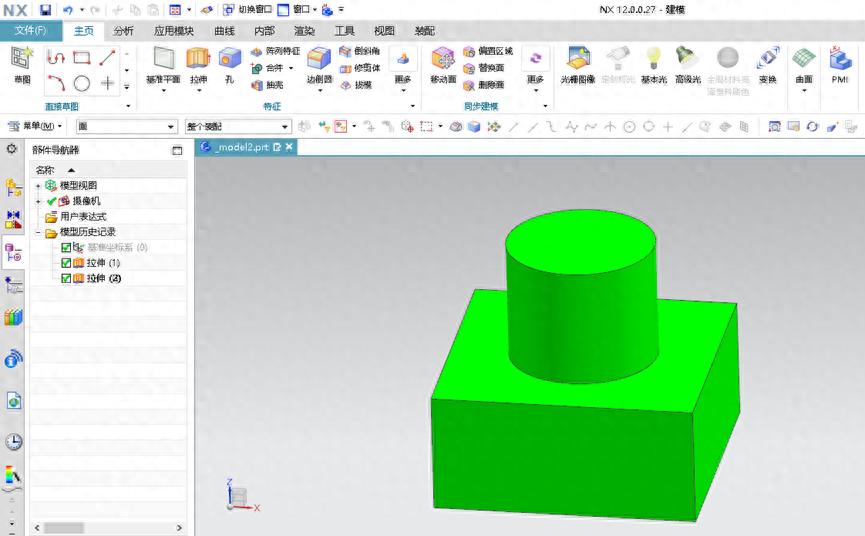

步骤三：首先点击“拉伸”功能，接着在弹出的选项中挑选XOY平面，进入草图绘制界面，绘制一个矩形，完成草图绘制后点击“完成草图”按钮。然后设定拉伸的高度，完成拉伸建模操作。按照此步骤，连续拉伸出一个长方体和一个圆柱体（如图8所示）。

图8

7. 实例：新建工程图

依据图8所示内容构建模型，随后按下Ctrl+shift+d组合键，进入绘图界面。

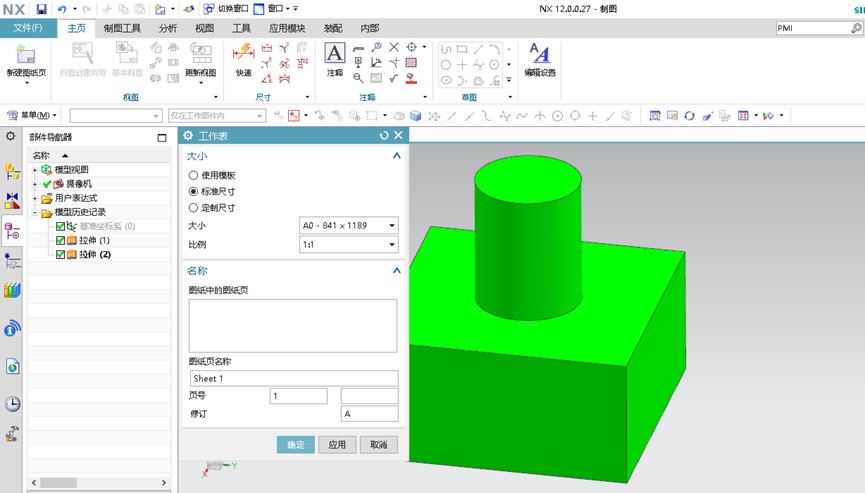

在步骤一，您需要点击“新建图纸页”按钮，随后会出现一个工作表对话框（如图9所示）。在此对话框中，您可以根据模型的具体尺寸来决定所需的图纸尺寸。对于初学者来说，建议选择默认的图纸尺寸。此外，图纸页的名称也可以保持默认设置。完成这些选择后，请点击“确定”按钮。

图9

在步骤2中，系统将显示“视图创建向导”的对话框，此时请选择取消操作，这样就可以完成创建一张图纸页（即工作活动相关的页面），图10所示。括号内的“工作的”字样提示您，该图纸页正是当前正在处理的页面。

图10

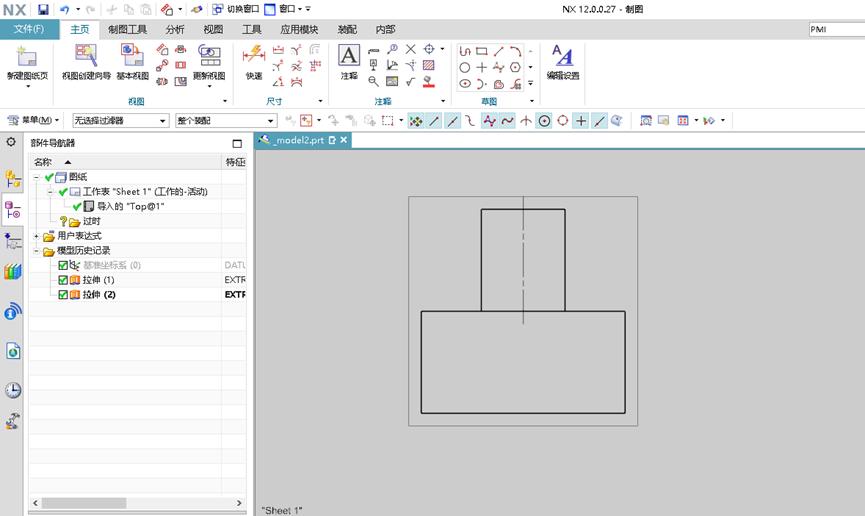

在步骤3中sketch建模，需点击“基本视图”按钮，随即会出现“基本视图”对话框。在该对话框中，放置方法选项默认为“自动判断”，而模型视图则预设为默认状态。若已创建剖视图，用户可根据需求选择模型视图。接着，点击“定向视图工具”图标，用户可随意调整所需投影的模型位置。模型的比例可设置为2：1，实现放大两倍；或设置为1：2，实现缩小至原来的一半。完成调整后，点击“确定”按钮，即可生成工程图（如图11所示）。（会弹出投影视图对话框sketch建模，先取消吧，暂时没啥用）

图11

在“扩展：基本视图”的对话框中，通过设置选项进入PMI部分，选择“来自模型视图”选项，便可以将建模环境中标注的PMI类型尺寸直接导入到图纸之上。

这便是UG建模制图的基础操作流程，接下来的一篇文章，我们将探讨“工程图的快捷操作”，旨在向大家展示如何自如地运用UG工程图功能。
