今天与大家分享OU 出品的

2019 建筑透视剖面图教程

我们都喜欢剖面分析图

因为它便于我们展示项目的思路。

但是你知道什么比剖面更好吗？

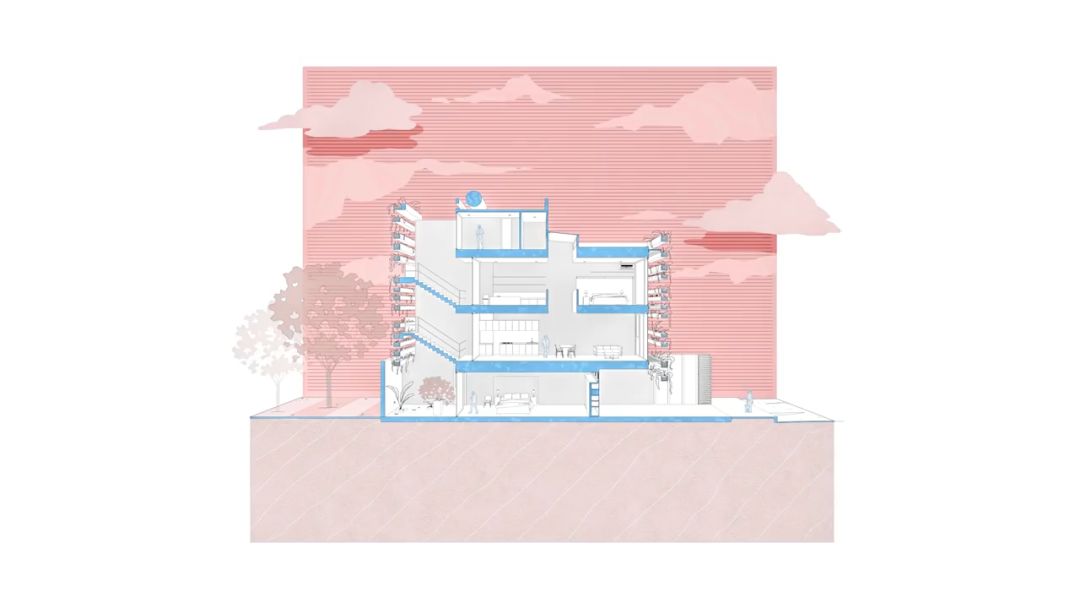

建筑透视剖面图

通过视频，你将了解如何完成建筑透视剖面图

作者将为你呈现最佳的工作流程

保留了创建的重要步骤

掌握使用SU作为3D模型软件进行内容转化

并导入到Ai和PS中进行处理

使用软件：

Pro 2019、、

15分钟视频，机译字幕，请点击观看

在此，小编提炼了重要步骤

方便你快速学习！

3D模型创建与导出

首先，从3D软件开始，案例中为软件。

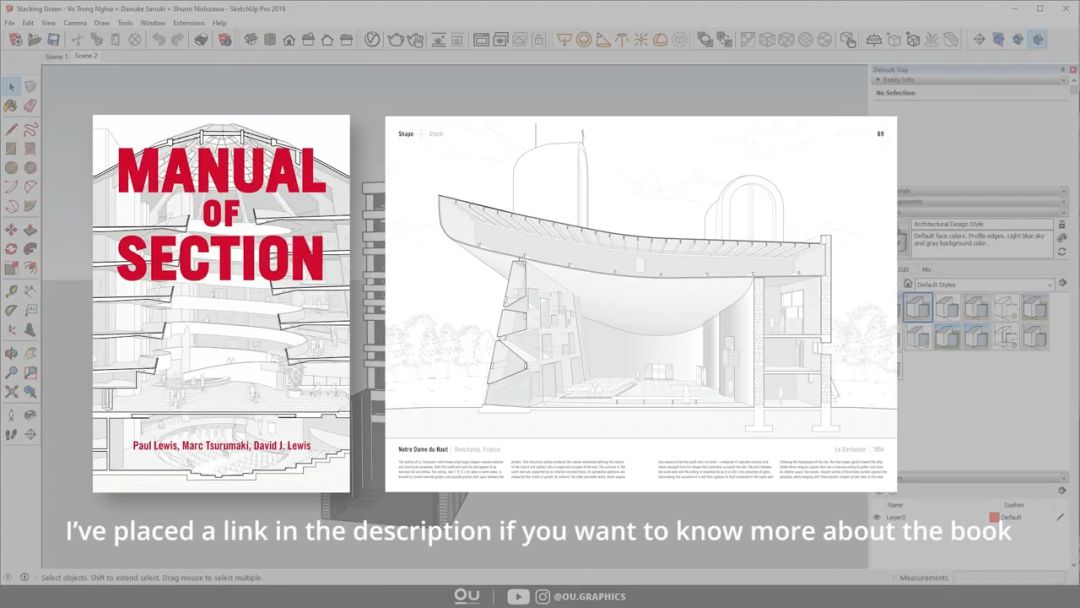

构建透视图的重要要素之一在于对细节的关注，一幅作品需融入众多细致入微的元素。作者在此特别推荐了一本著作——《OF》，其中收录了许多出色的设计案例，颇具参考价值！

第二件事是选择最佳的角度，以便更好地展示你的设计。

作者精心绘制了一幅令人满意的透视图，图中清晰展现了地板间的相互联系，以及阳光如何经由天窗与窗户洒入建筑内部。借助纵向剖面图，我们还能观察到两道外墙的细节，以及分布其中的各个花盆。

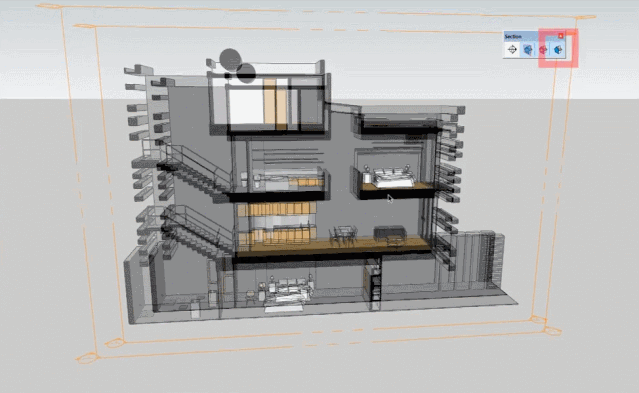

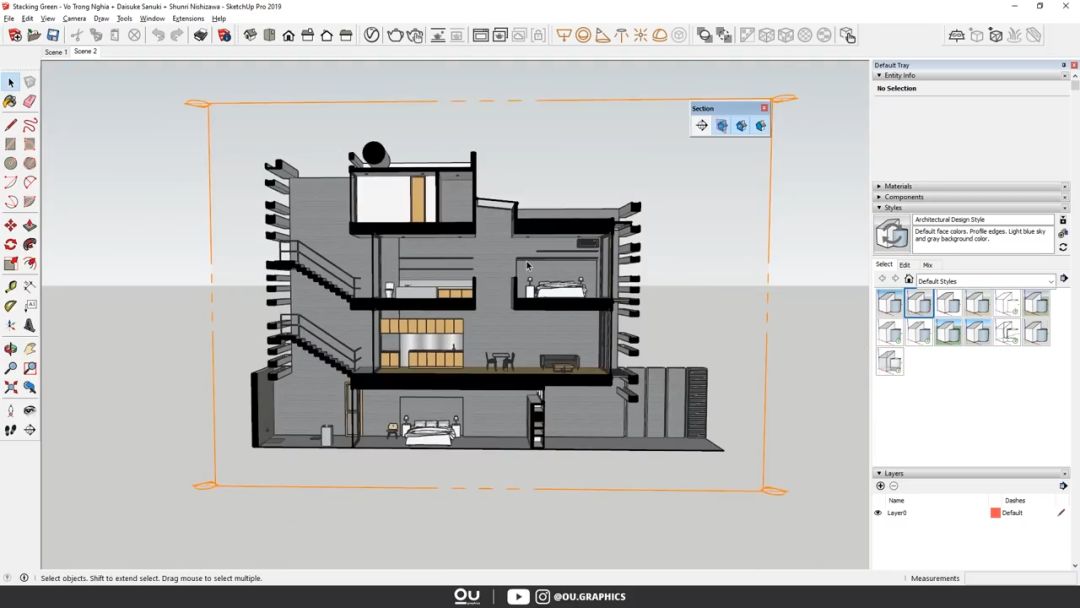

在2019年版本中，该功能具备自动填充正在编辑内容的能力。然而，若您所使用的系2019年以前的版本，或者无法自动生成此类填充功能的软件，那么您需手动完成这一步骤。

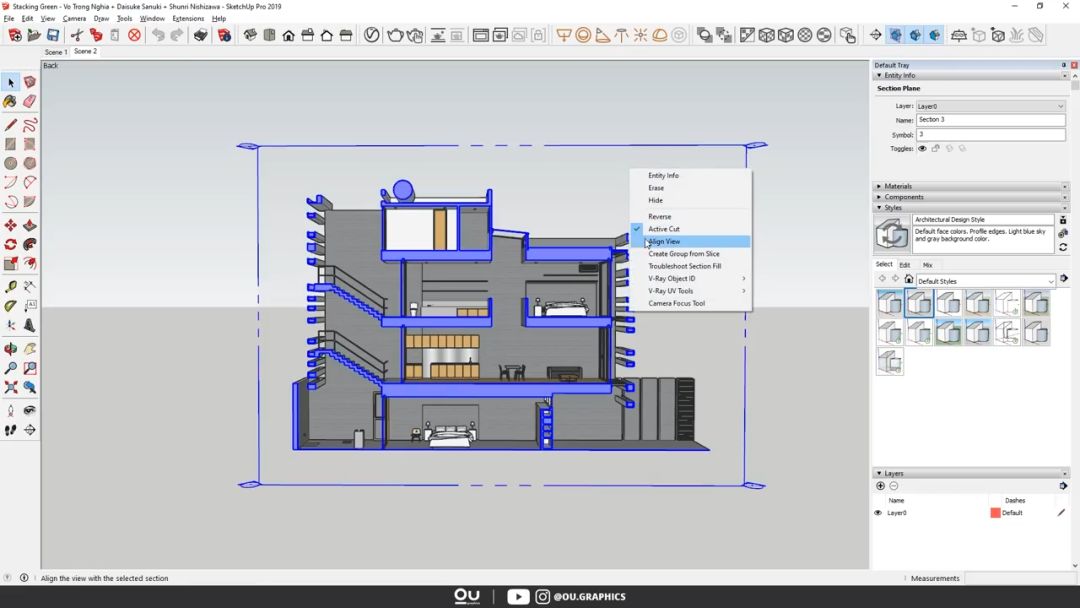

点击鼠标右键，选择“调整视图”选项，请确保相机位置不动，再选取“平移”功能，并相应地移动它。

建议将相机的位置调整至中央，如此一来，截面将实现均匀分布，同时确保各个角落均享有统一的“观察角度”。

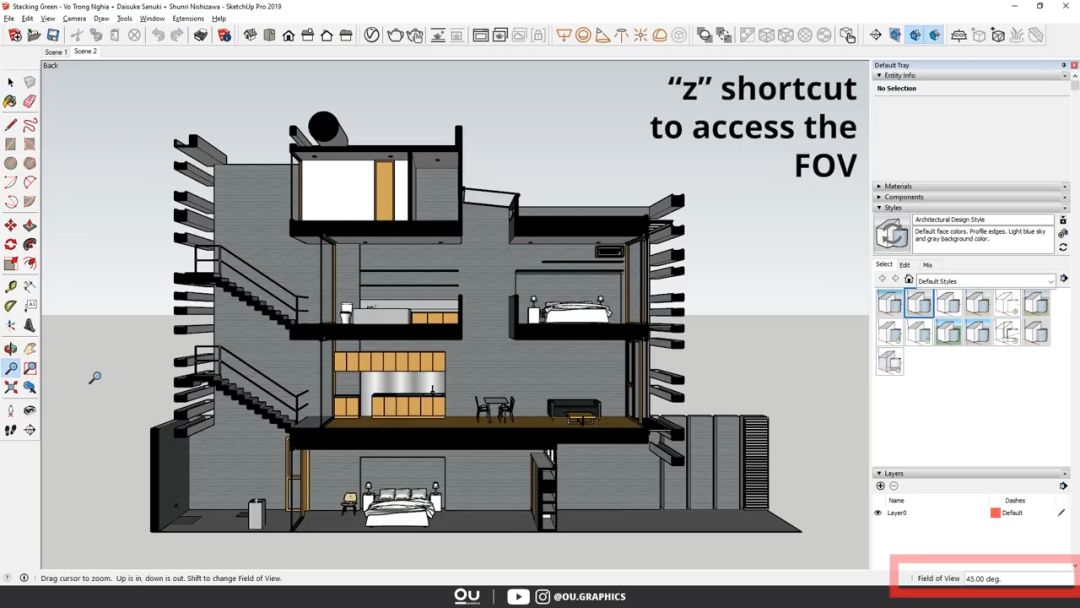

此外，还有一个可调整的参数是观察范围，用户可挑选特定的视深。一般推荐设置为45度，这样的视角最能反映出真实世界的景象。

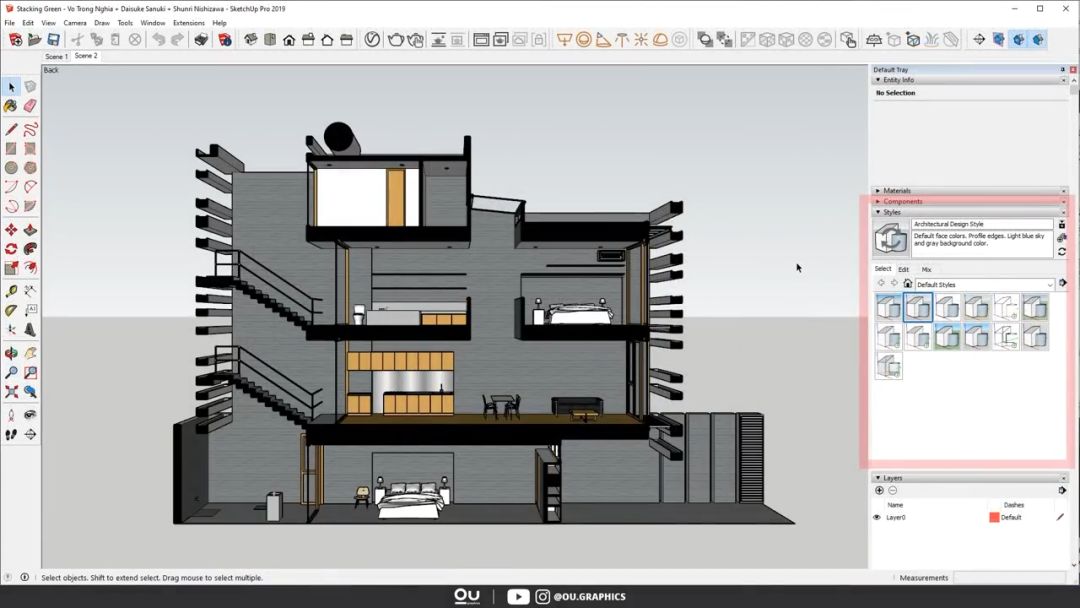

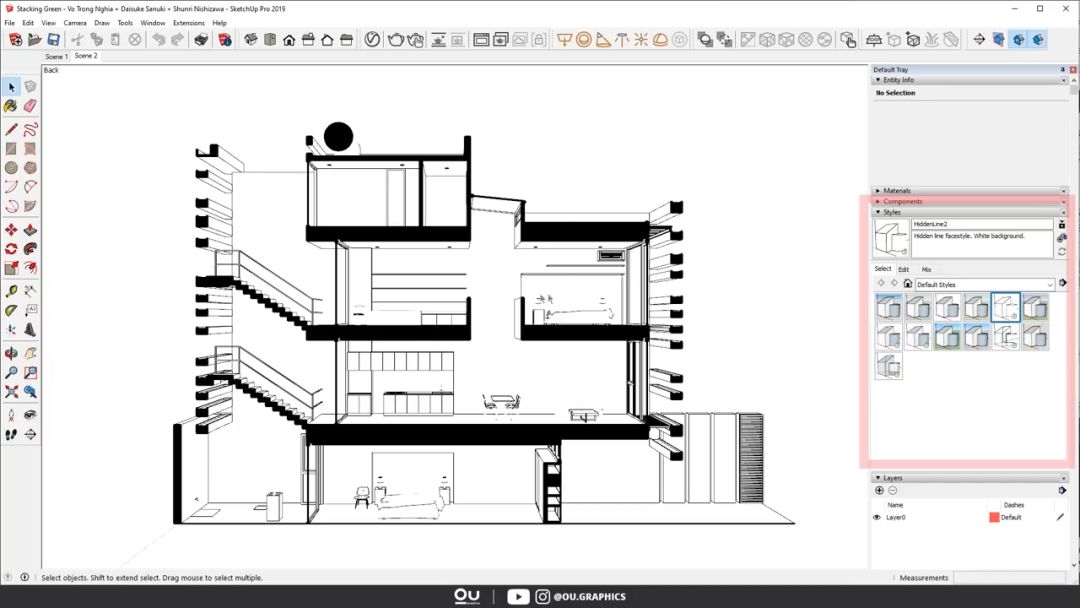

从这里将"样式”更改为“隐藏线"，只需要保留线条

如图所示，若某些模型未能正常展示sketch如何导入ai文件，请尝试勾选“样式配置文件启用”选项，此操作有望解决您所遇到的问题。

确认并保存场景之后，再导出该场景的PDF文件。导出成功后，便可以着手进行接下来的操作。

AI线稿处理

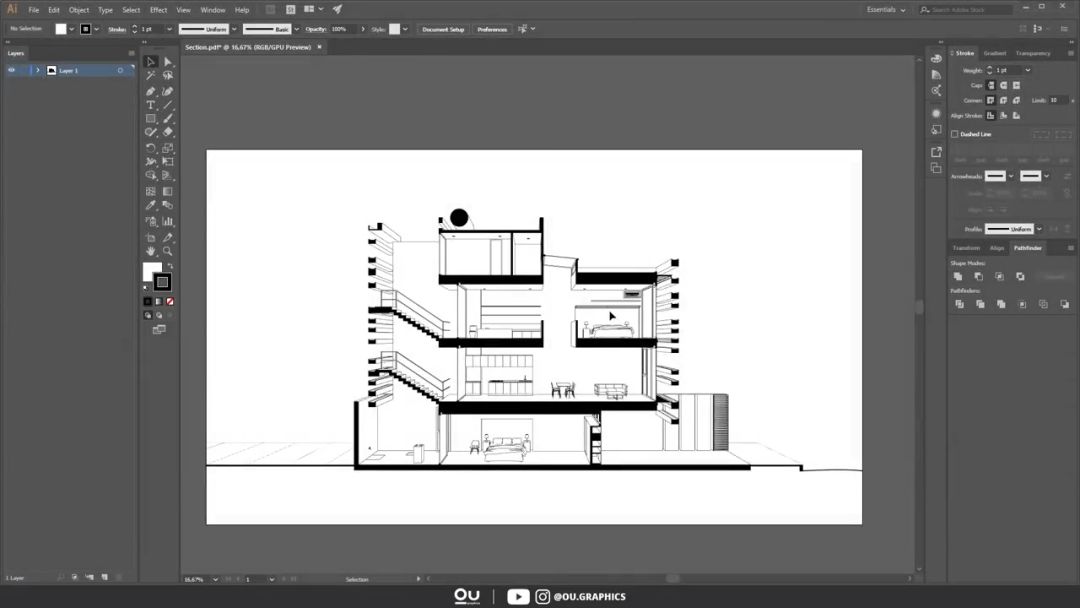

准备好PDF，导入Ai完善所有线宽并添加其他功能。

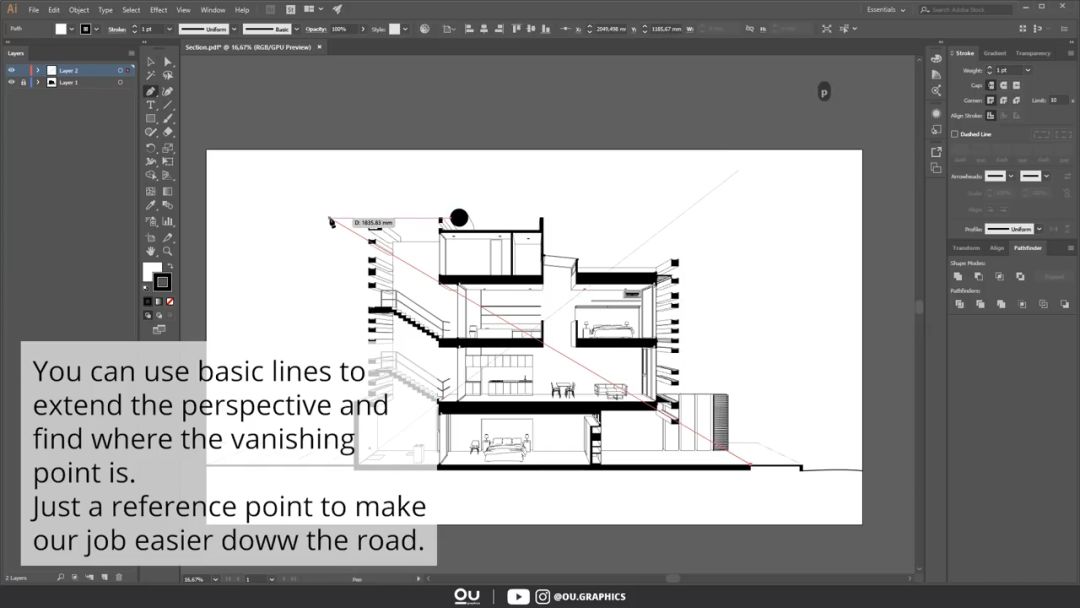

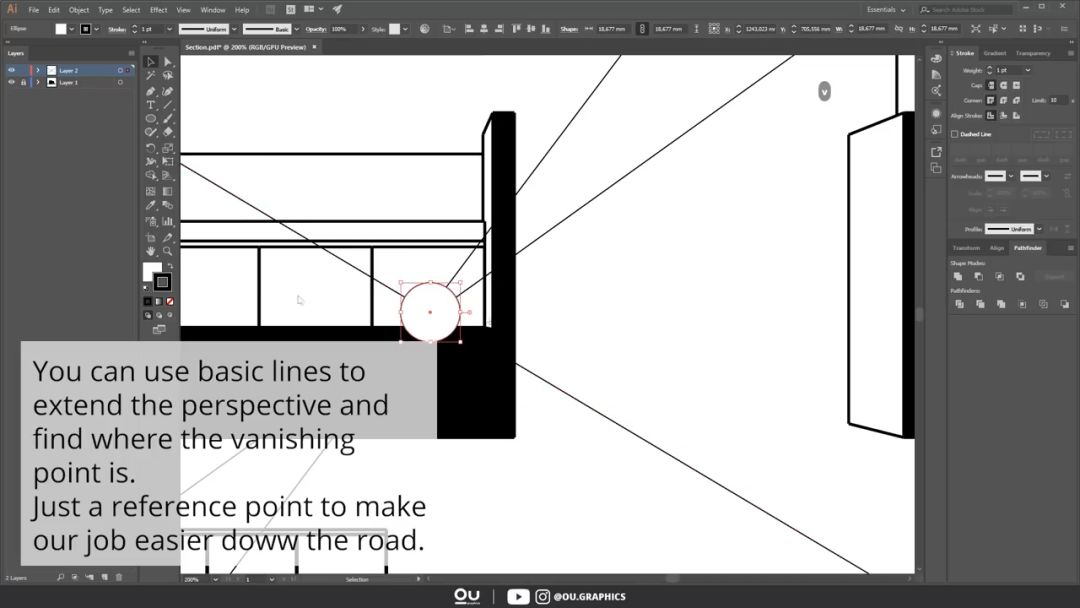

在绘制透视图时，需准确定位消失点，以确保图形内容的添加或编辑符合正确的视角。通过运用基本线条，可以延伸透视图，进而确定消失点的具体位置。

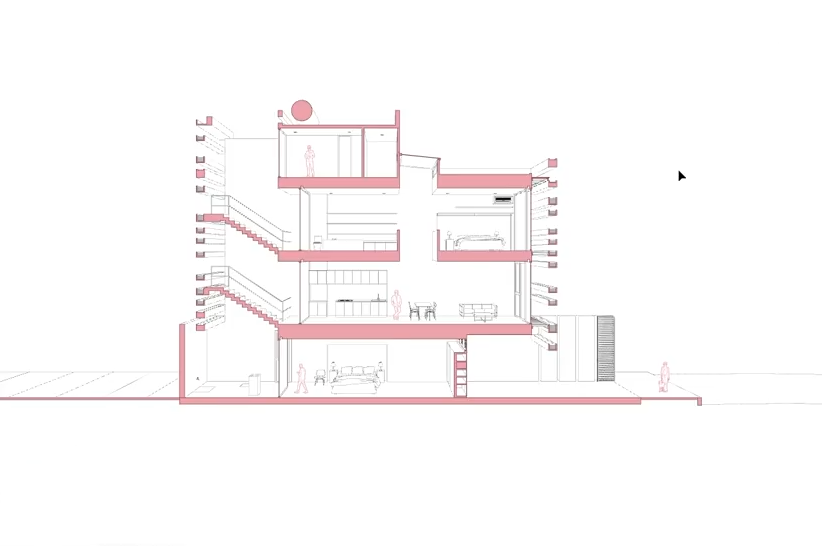

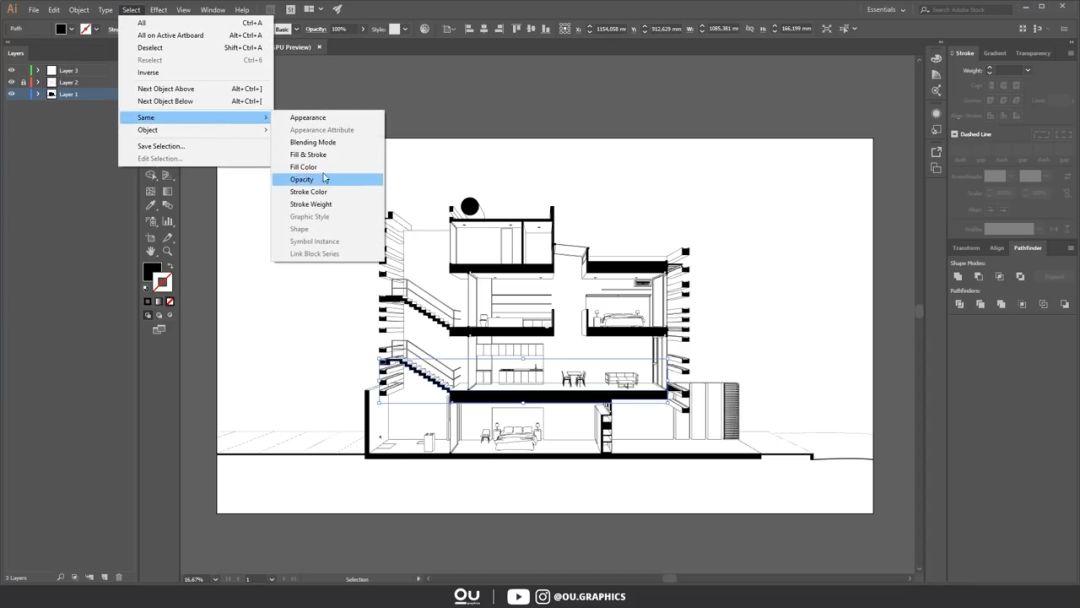

作者在此将文件划分为两个层次，其中一层负责对元素进行分割，另一层则负责处理通用线条。接着，作者利用细线对各个线层元素进行了明确界定。

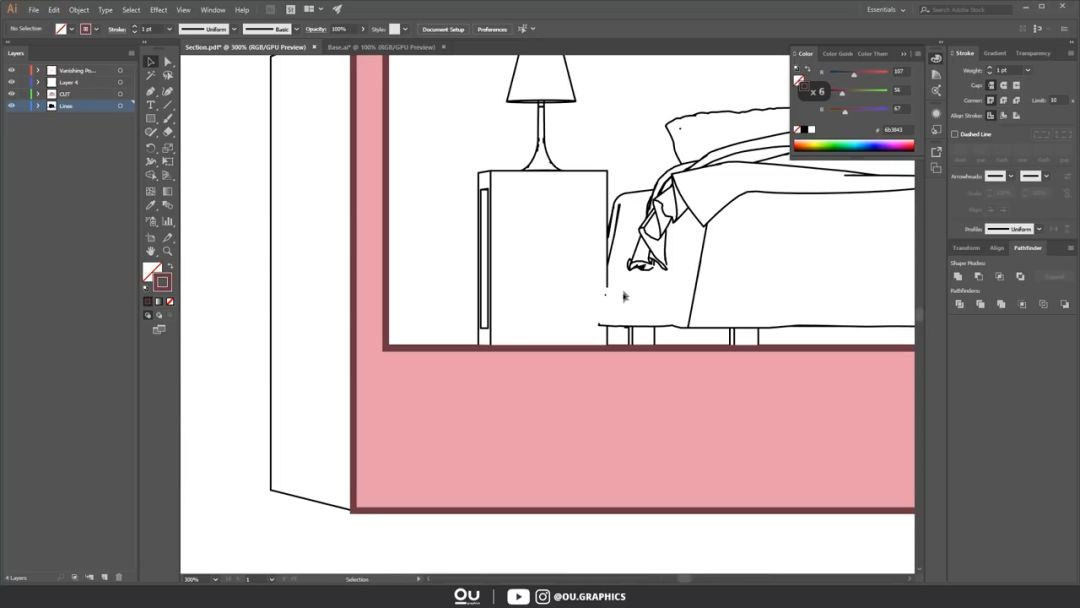

接下来进行细节调整，将盖子、转角等不正常的线条进行纠正。

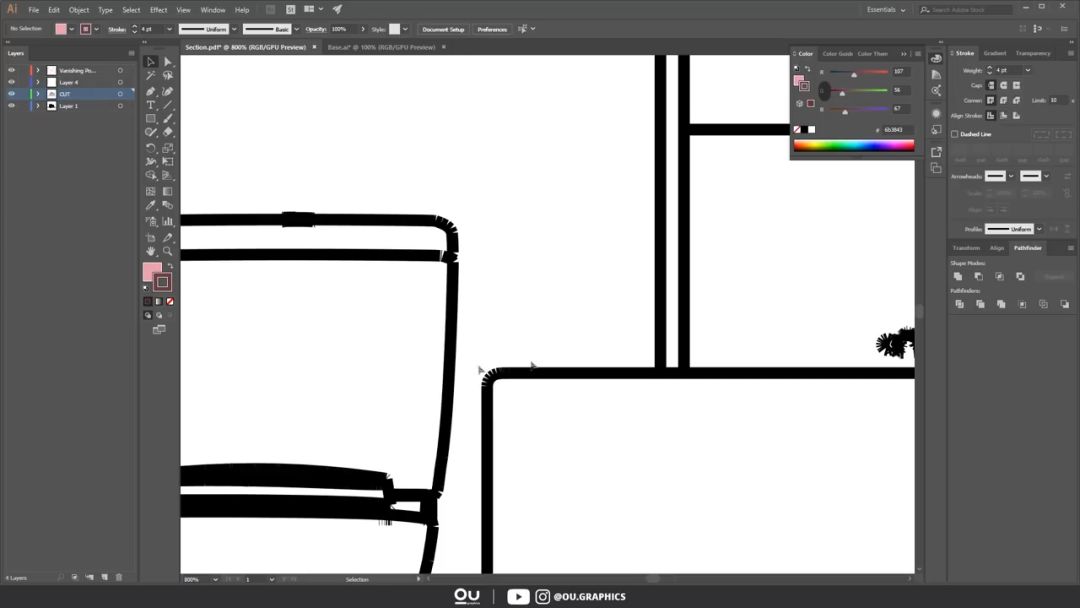

调整未闭合的线条

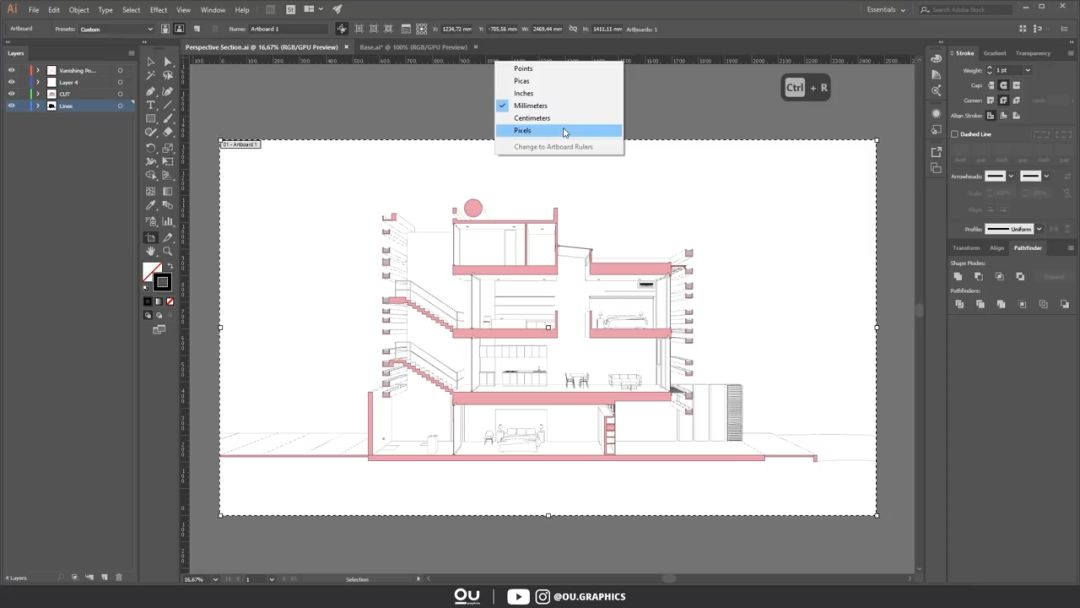

调整显示器画面大小。请按下Ctrl键加R键来启用标尺功能，然后通过鼠标右击选择适当的计量单位，以像素为单位进行设置；接着根据实际需求对屏幕尺寸进行相应的调整。

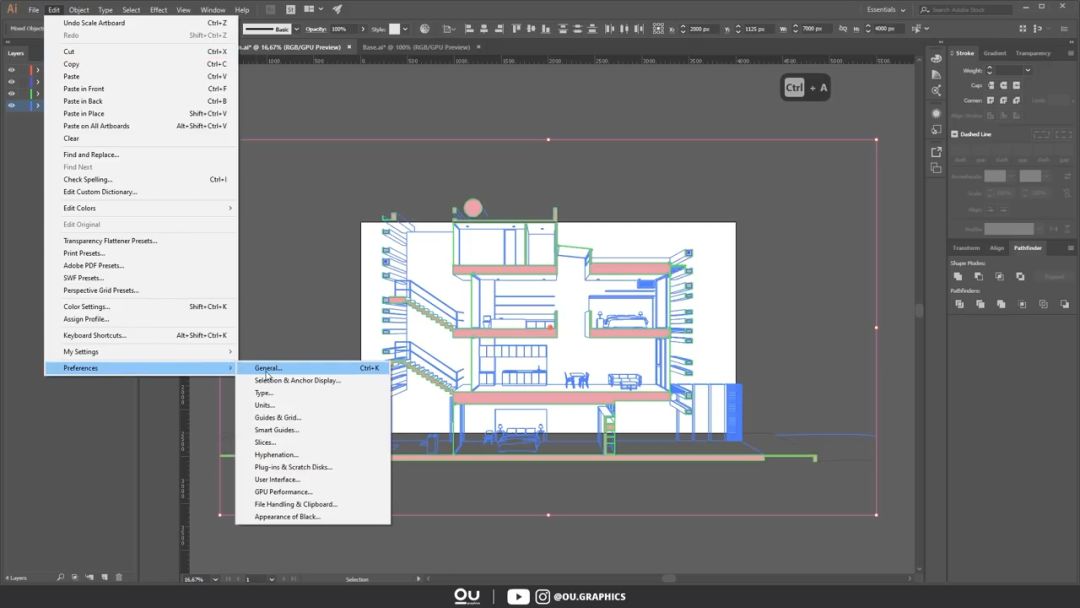

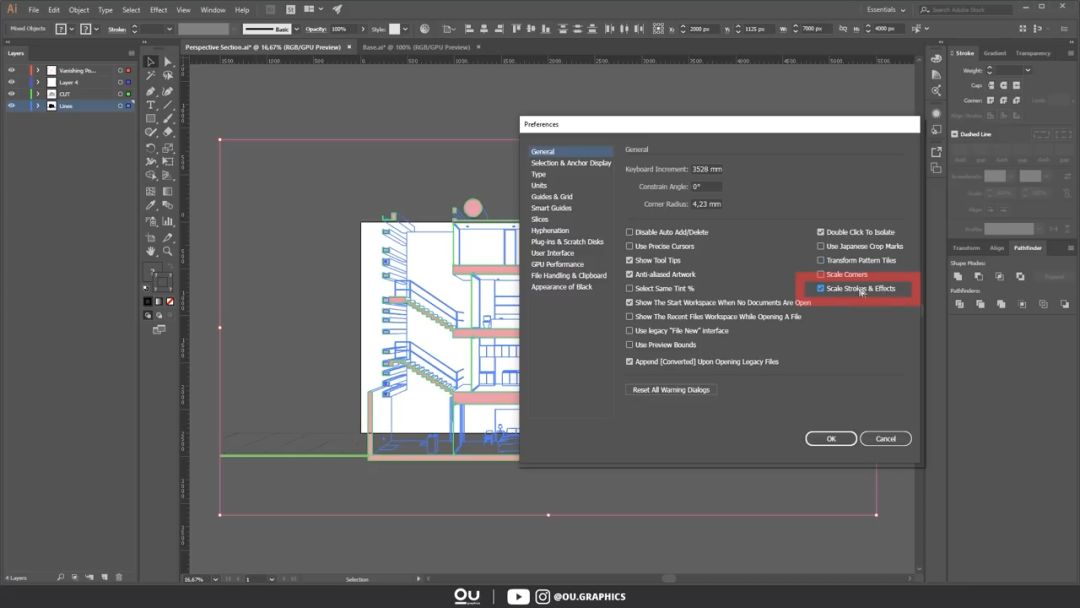

在调整屏幕显示尺寸之前，请先点击“首选项设置”按钮，然后勾选那个小复选框。这样做可以确保你在修改图片尺寸时，能够维持图片原本的长宽比例。

请先选中所有文本，接着同时按下Shift和Alt键，并拖动屏幕上的一个角落。

请将人物引入画面，确保其文件正确导入并调整至适宜的尺寸。

PS后期处理

在操作过程中，首先需新建一个与AI同等大小的文件。接着，在菜单栏中点击“文件”sketch如何导入ai文件，进入“插入链接”功能，挑选之前保存的ai文件。最后，在“剪切到”的选项里，选择“媒体盒”。

值得注意的是，在进行AI与PS之间的链接操作时，必须确保同时启动这两个软件。

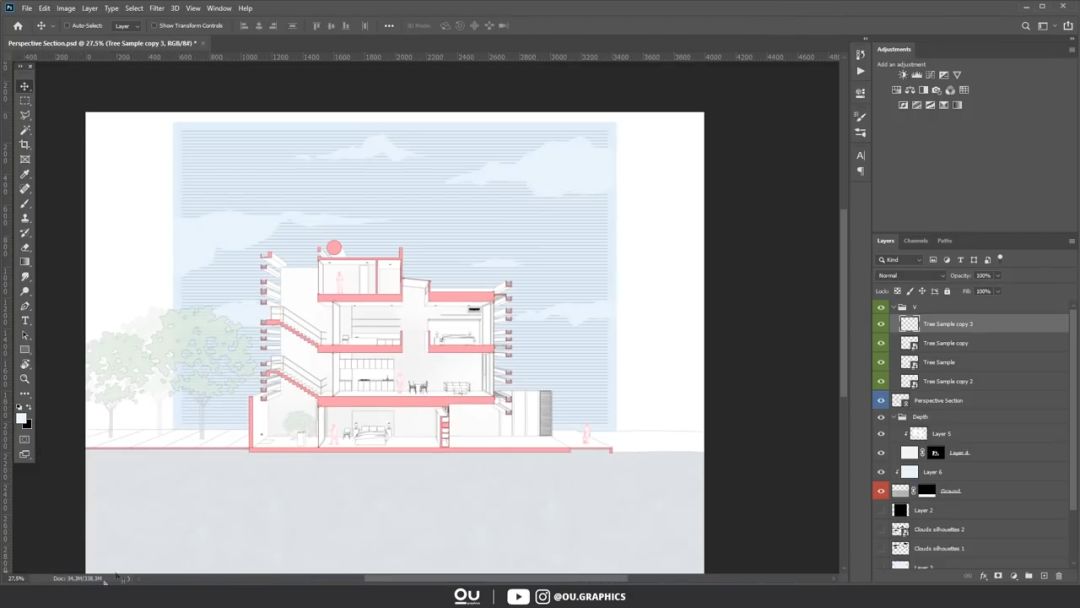

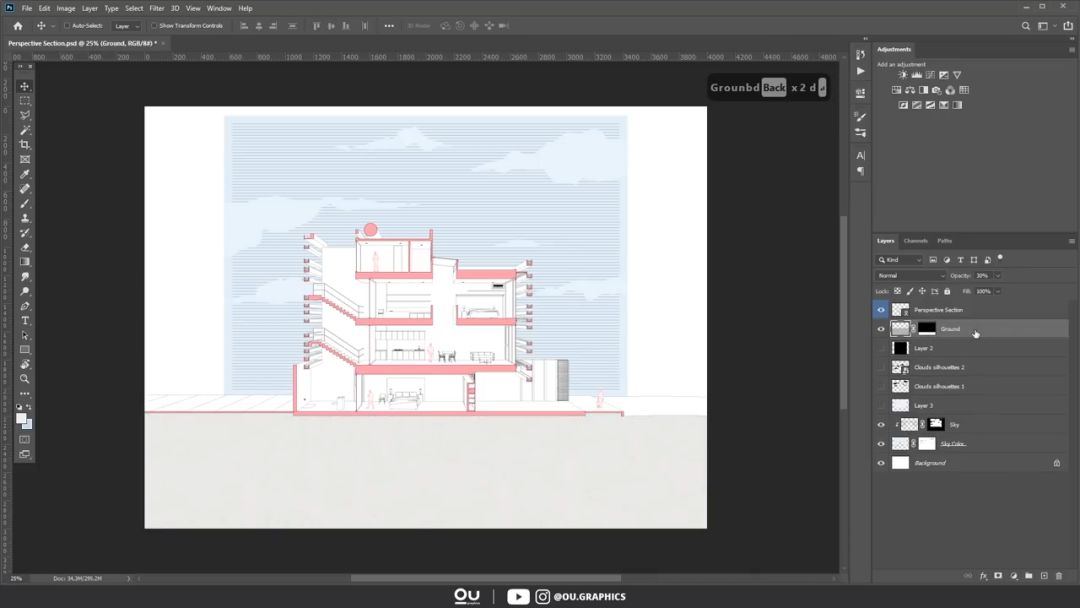

现在进行天空，土壤和植被等处理，看看如何将它们结合在一起。

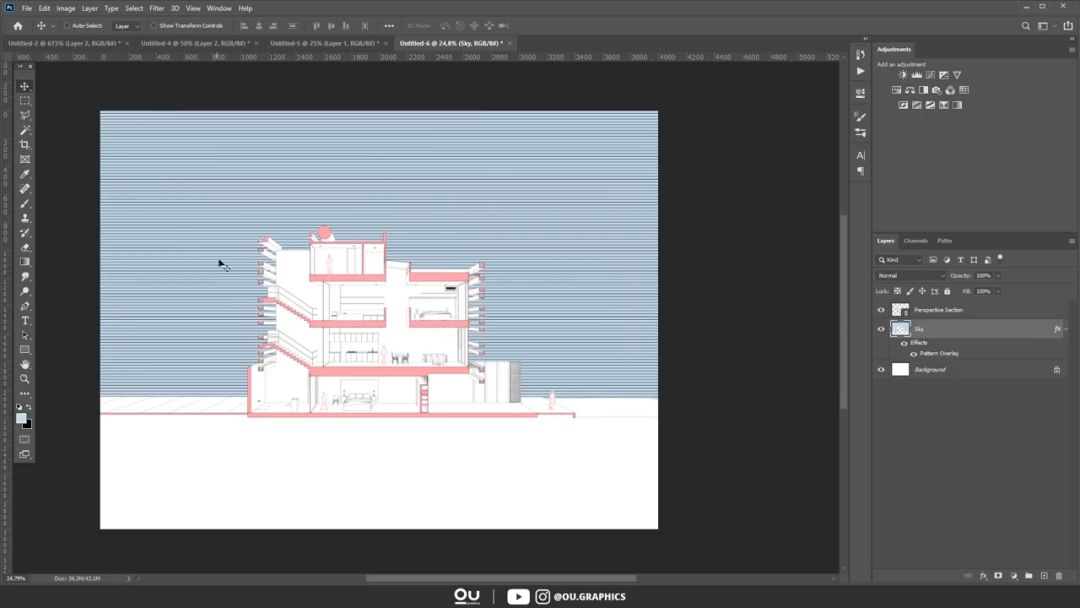

针对天空部分，我运用了魔术棒工具，选取了基础图层区域，将其染上了深邃的蓝色；紧接着，我又设计了一个图案，并将其叠加上去。

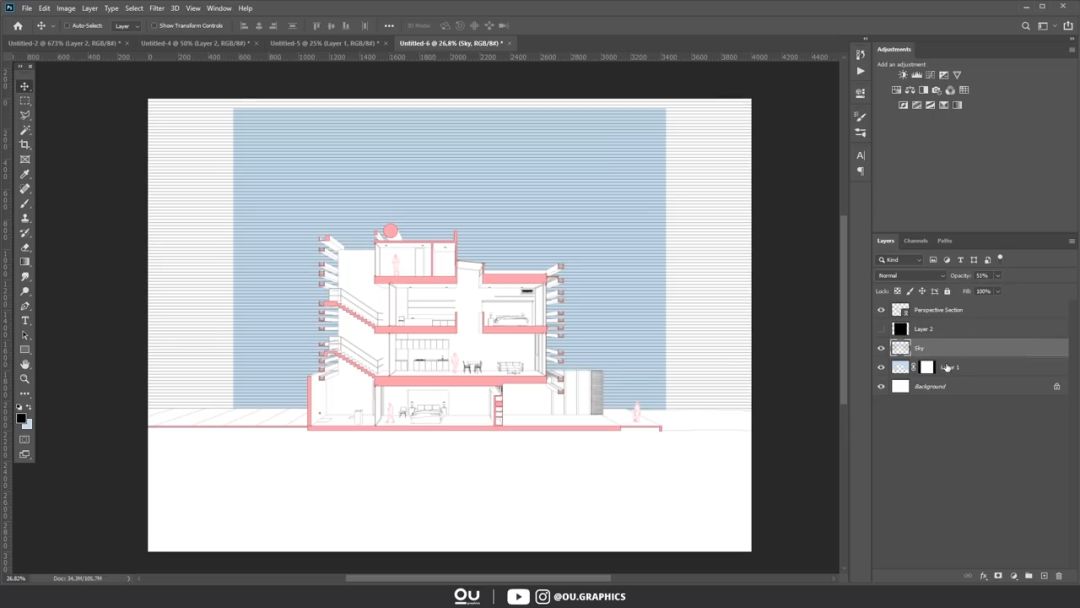

用一个正方形创建蒙版，将天空处理成为一个方形。

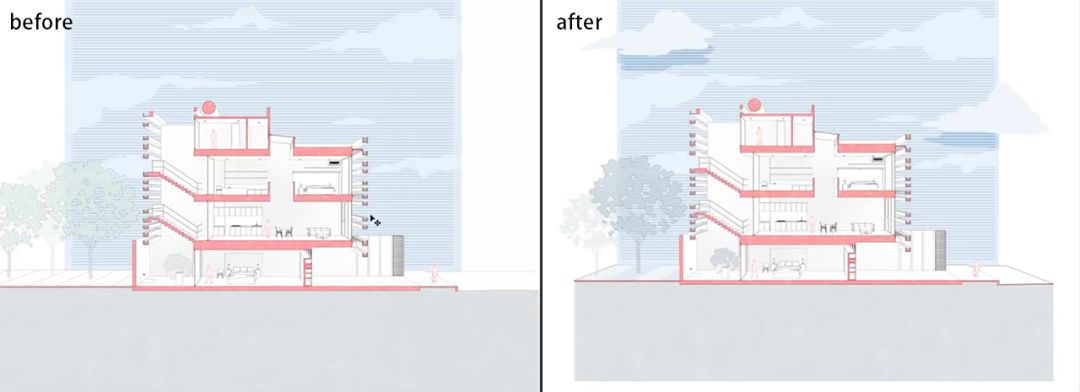

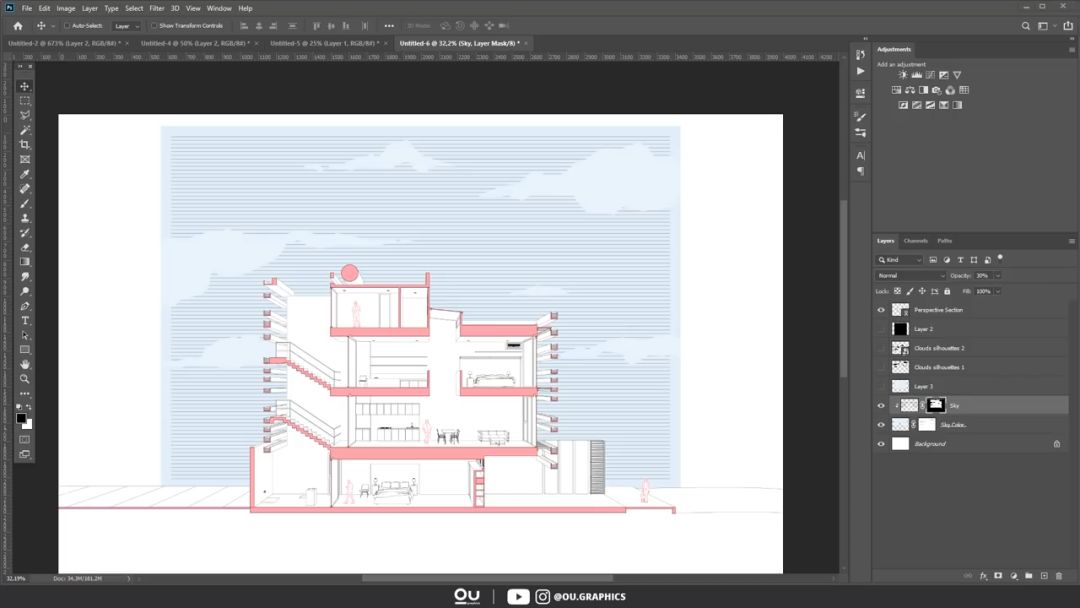

随后，以云朵为素材，构建蒙版，并对天空的轮廓进行裁剪。关键在于正确运用蒙版技巧和图层分割，从而赋予画面背景以生动的效果。

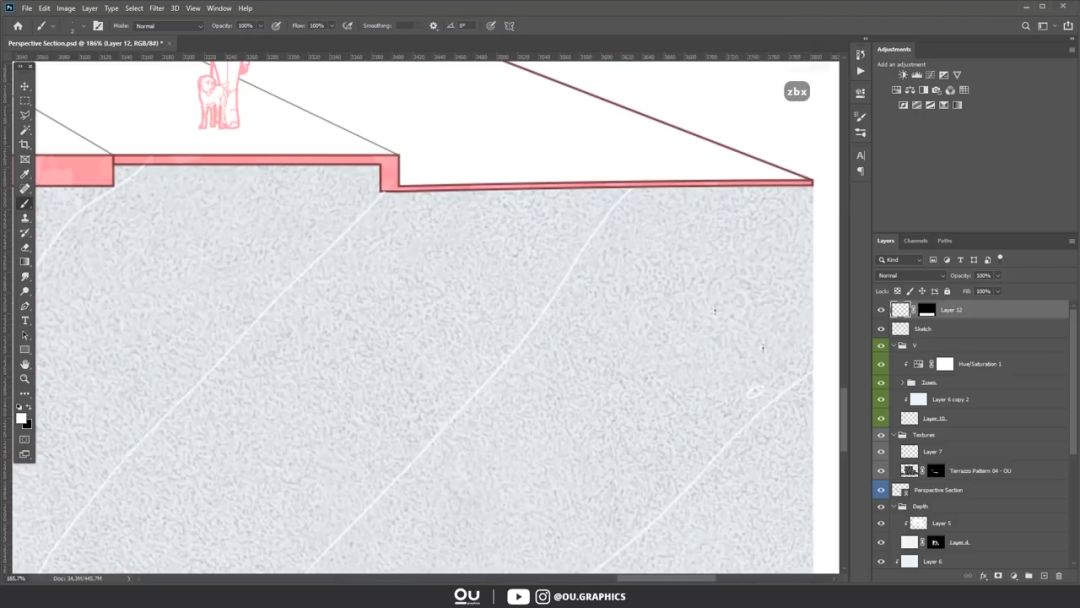

添加地面纹理

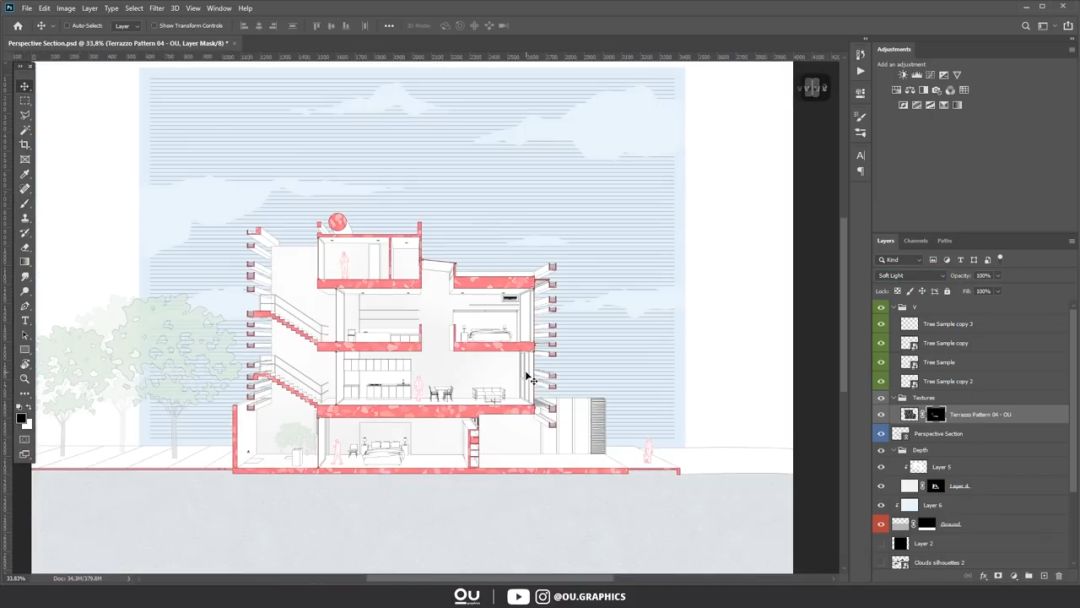

添加树木剪影，以及在水平花盆中添加了一些草，强调细节。

添加结构，增加天花板的厚度与信息。

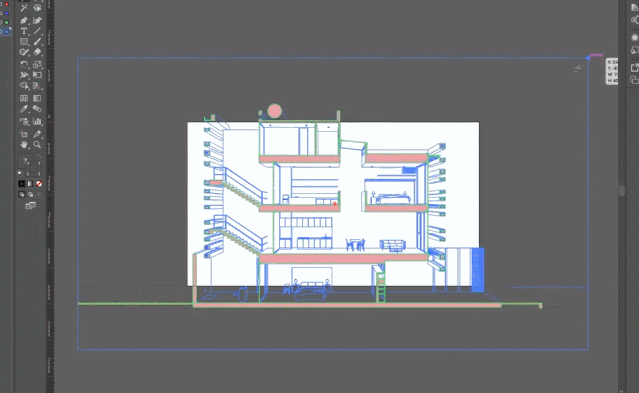

在调整画面布局的过程中，我们可以明显感受到AI与PS结合的便利之处：在AI中对某些元素进行修改，PS中相应内容也会自动更新，极大提升了工作效率。同时，运用蒙版技术还能进一步增强工作效率，使修改过程变得更为便捷和轻松。

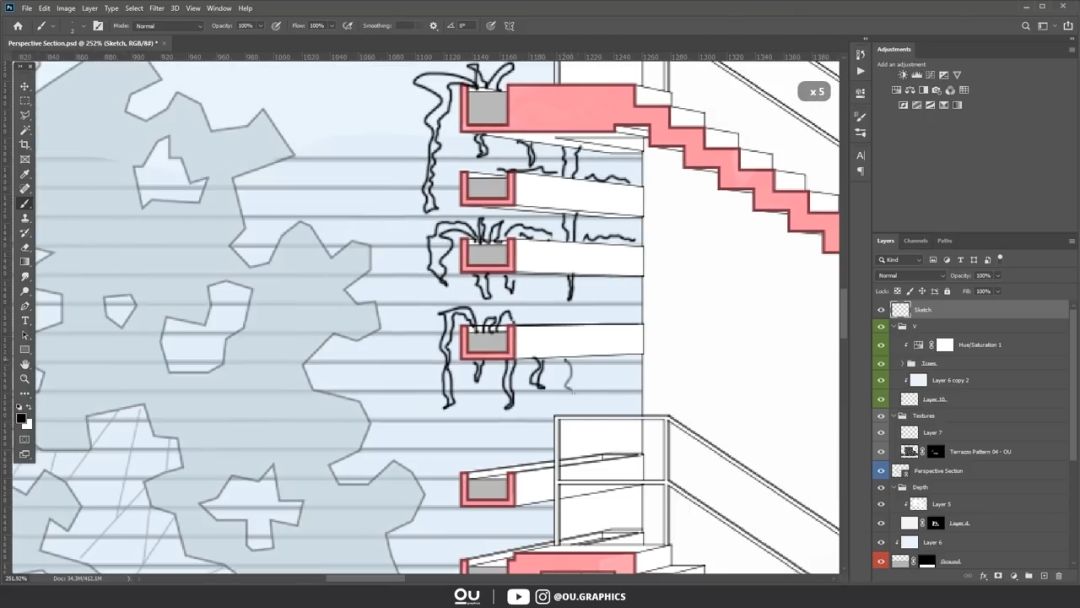

作者意图为该图增添素描韵味，故在描绘植被细节时，作者采用手绘板精心绘制，从而赋予图片独特的个性色彩。

在土壤这一章节，作者精心绘制了一幅细腻的图案，同时，你也可以选择用植被纹理等其他元素进行拼接。

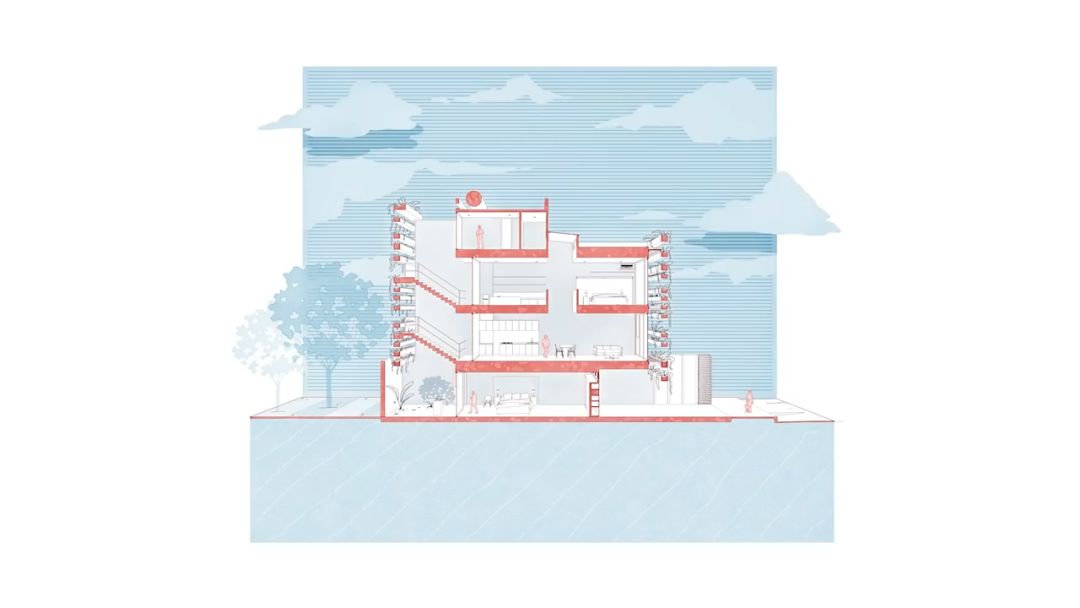

最终，通过调整“色调”或“饱和度”参数，能够得到极具趣味性的色彩效果。

以上为今天分享的所有内容。

建筑透视图可用于参加建筑竞赛

分享深度的个人项目等等

相信对你有所帮助！
