写ASPICE的DD文档常用UML画图?这款工具效率超高

发布时间:2025-06-03

浏览次数:0

戳上方蓝字“Java知音”关注我

背景

UML对于技术文档而言至关重要,它不仅有助于我们深化对内容的理解,还能使展示和交流更加顺畅友好。

在编制DD文档(SW)的过程中,频繁地需要绘制图表,例如,对内外部接口的时序设计进行描述,这就要求我们运用UML中的时序图来清晰展示整个时序图的制作过程。尽管目前市面上存在众多如Visio等可视化UML绘图工具,但使用这些工具仍然需要耗费大量时间在拖拽组件上,导致工作效率极为低下。

近期我与安卓团队的伙伴们交流intellij idea uml,他们向我展示了他们绘制UML图的方法,并推荐了一款相当不错的绘图软件——,这款软件具备快速创建UML图的功能,还能用来绘制流程图intellij idea uml,其操作简便,就像编写代码一样,能够轻松实现图形化设计。

本质上,这算是一种便于快速绘制图形的设计工具,学习过程同样简单。它能够绘制几乎所有类型的UML图,而我通常用它来绘制最多的则是时序图和流程图。您可以在专门提供开源UML绘图工具的网站上亲自尝试。值得注意的是,它还提供了在线版本的使用功能。

最最最棒的是,它在, IDEA中都有相关的插件下载使用。

官网链接:https://.com/zh/

的安装方式

在IDEA中搜索插件并下载,重启IDEA后即可使用。

PlantUML流程图制作_PlantUML UML时序图绘制_intellij idea uml

的使用方式

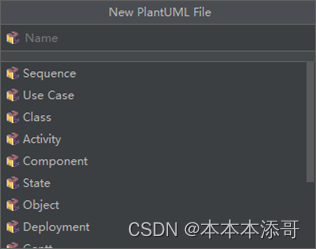

右键 > New >

intellij idea uml_PlantUML流程图制作_PlantUML UML时序图绘制

PlantUML流程图制作_intellij idea uml_PlantUML UML时序图绘制

绘制类型

流程图:https://.com/--beta

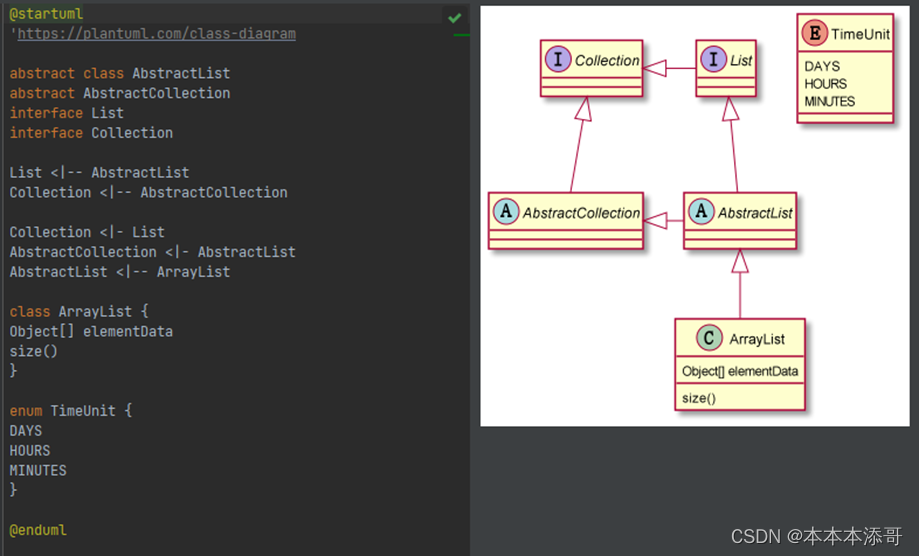

Class 类图:https://.com/class-

PlantUML UML时序图绘制_PlantUML流程图制作_intellij idea uml

组件图:https://.com/-

部署图:https://.com/-

Gantt 甘特图:https://.com/gantt-

intellij idea uml_PlantUML UML时序图绘制_PlantUML流程图制作

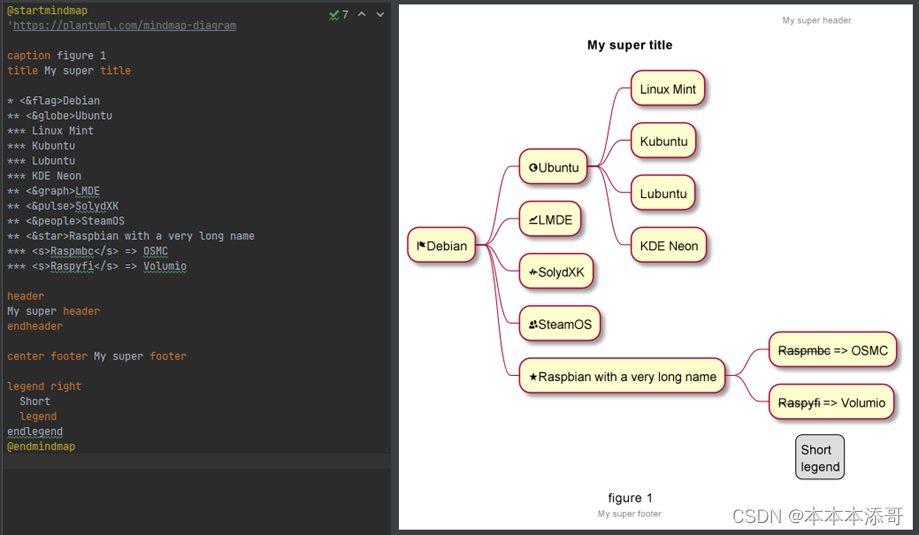

Mind Map 思维导图:https://.com/-

intellij idea uml_PlantUML UML时序图绘制_PlantUML流程图制作

对象图:https://.com/zh/-

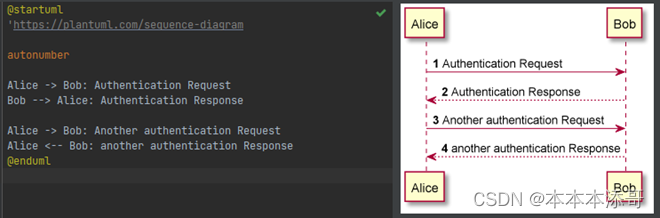

时序图:https://.com/zh/-

intellij idea uml_PlantUML UML时序图绘制_PlantUML流程图制作

State 状态图:https://.com/state-

用例图示例链接:https://.com/zh/use-case-

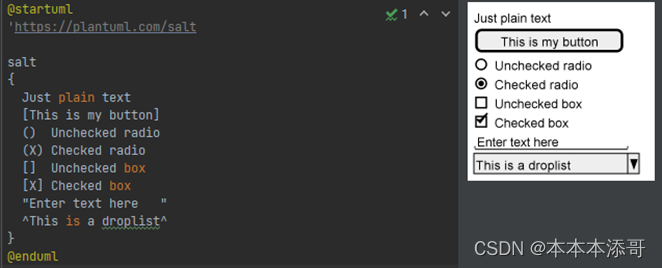

Salt 线框图:https://.com/zh/salt

PlantUML UML时序图绘制_intellij idea uml_PlantUML流程图制作

工作分解结构(WBS)的详细介绍,您可以参考以下链接:https://.com/zh/wbs-

YAML的展示效果可以参考以下链接:https://.com/zh/yaml。

PlantUML流程图制作_PlantUML UML时序图绘制_intellij idea uml

绘图实战

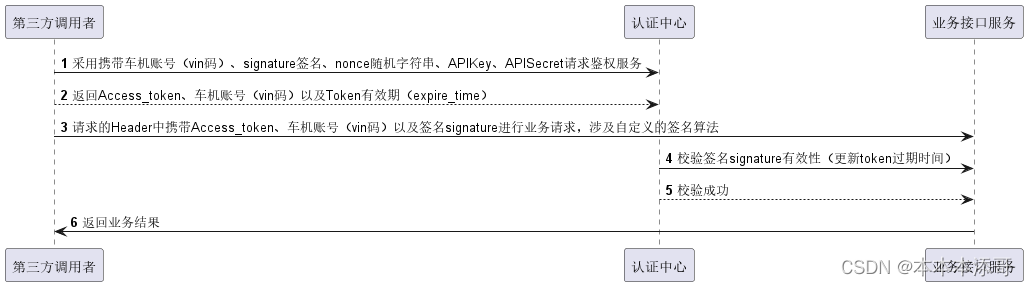

将这个图,用表示

PlantUML流程图制作_intellij idea uml_PlantUML UML时序图绘制

@startuml
autonumber

第三方调用者向认证中心发送请求,请求中包含车辆识别码(vin码)、签名(signature)、随机数(nonce)、API密钥(APIKey)以及API密钥密文(APISecret)以进行身份验证。
认证中心  <--  第三方调用者: 返回Access_token、车机账号(vin码)以及Token有效期(expire_time)
第三方调用者需通过业务接口服务发送请求,该请求的Header信息中必须包含Access_token、车机账号(即vin码)以及签名signature,且此签名需遵循特定的自定义算法。

认证机构对业务接口进行服务,主要任务是验证签名字段signature的有效性,并据此更新token的过期时间。
业务接口服务 <-- 认证中心: 校验成功
业务接口服务 -> 第三方调用者:返回业务结果

@enduml

intellij idea uml_PlantUML流程图制作_PlantUML UML时序图绘制

感谢阅读,希望对你有所帮助 :)   来源:
