1、键盘操作方法：

1. 您可以使用 CTRL+TAB 键循环浏览打开的文件。

2. 使用 z 缩小模型或使用 SHIFT+z 放大模型。

3. 使用箭头键旋转模型。 按 CTRL 键加箭头键即可与模型进行通信。 按 ALT 键加箭头键可顺时针或逆时针旋转模型。

4. 按住 CTRL 键并将特征图标从设计树拖动到要更改的边或面。 可以在许多边和面上复制圆角、倒角和孔。

5、您可以按住CTRL键并拖动一个参考基准平面来快速复制一个等距基准平面，然后在该基准平面上双击键盘即可精确指定距离规格。

6、绘制草图时，经常可以使用Esc键将光标恢复到选择模式。

7. 在装配体中，可以按住CTRL 键，将装配体中的某个元件拖到设计树中的绘图窗口中，这样就可以在装配体上生成该元件的另一个实例。

8. 您可以按住 Shift 键在设计树上选择多个特征。

9. 您可以使用 CTRL-R 重写或重画屏幕。

10. 您可以使用 Ctrl-C 和 Ctrl-V 从检查对话框复制其值并将其粘贴到其他对话框中。

11.您可以按住CTRL键选择多个注释，但同时更改它们。

12. 在工程图中按住 Shift 键可选择规格文本的形式intellij idea 重置默认视图，允许您将规格从一个视图链接到另一个视图。 $0A 在绘图中按住 Ctrl 键可选择规格文本的形式，允许您将规格从一个视图复制到另一个视图。

13. 您可以使用常用的定义映射快捷键来快速执行Ctrl-N（新增）。

14.无需使用鼠标即可跳转到不同的分割窗口。 使用 Tab 或 F6 键激活下一个窗口，使用 Shift-Tab 或 Shift-F6 键激活上一个窗口。

15. 当您拖动某个特征时，如果按住 ALT 键，该特征将保持其位置规范和几何关系，因此该特征只允许在不受规范或几何关系控制的方向上进行通信。

16.您可以随时按“F”键将绘图缩放到最合适的尺寸。

17. 选择菜单上“工具/自定义”中的按钮设置，以改进最常用命令的快捷方式。

18. 使用方向键旋转模型时可以更改旋转增量，请选择菜单上的“工具/选项/系统选项/视图旋转”，然后修改方向键选择框中的值。

2、草图操作方法：

1、输入规格值时，可以使用物理公式或三角函数公式进行运算。

2. 可以在两个实体的虚拟交点上生成草图草图点。 请在选择实体时按住 Ctrl 键，然后选择草图点的工具栏图标。 要更改草图点的显示，请单击菜单上“工具/选项/详图”选项卡上的“虚拟交点”。

3. 您可以通过选择圆弧及其两个端点来指示圆弧的实际宽度。

4. 您可以使用菜单上的视图来切换基准平面、基准轴和原点的显示或关闭。

5. 您可以检查草图以确定它是否可用于生成指定的特征类型。 编辑草图时，选择菜单上的“工具”/“草图工具”可检查草图的特征使用情况。

6. 您可以检测边、面、草图实体和零部件之间的最短距离。 请使用菜单上的“工具/检测”，但选择一对检测到的实体。

7. 选择菜单上的“工具”/“草图工具”/“更改选项”，或选择草图关系工具栏上相应的工具栏按钮，以连接、旋转或缩放整个草图。

8. 您可以使用轮廓圆角工具绘制非相交草图实体的圆角。 添加此圆角时，将手动修剪或延伸实体。

9. 您可以使用“显示/删除关系”对话框中的实体表来替换草图关系中已使用的实体，该对话框还显示有关每个实体的状态和位置的信息。

10.您可以同时向多个实体添加一些几何关系类型。 例如，您可以选择三条线，但使它们的长度相等。

11. 要选择边的中点，请右键单击该边并选择“选择线段中点”。

12. 使用菜单上的“工具”/“草图轮廓工具”/“通过拖动更改规格”可在拖动草图实体时更改草图实体的规格值。 您可以在“工具”/“选项”/“系统选项”/“草图”中设置选项，使其成为默认行为。

13. 如果您的默认单位是英寸，您仍然可以在值框中输入公制单位的值，例如：25mm，该值将手动转换为默认单位。

14. 当您使用面、环或草图轮廓上的每条边对参考实体或偏移实体执行操作时，选择整个面、环或整个草图比单独选择每个实体更容易。

3、建模操作方法：

1. 单击工具栏中的“显示/删除几何关系”图标，查找草图中过度定义或悬空的几何关系。 出现对话框时，单击条件并从下拉列表中选择已定义或留空。

2. 可以画一条中心线，然后选择镜像图标来生成“镜像线”。

3. 使用选择过滤器工具栏轻松选择实体。

4. 对话框打开后，您可以使用视图工具栏上的图标工具来调整模型的视角。

5. 您可以将光标移动到工程剖面视图的剖面线处，右键单击并选择其属性选项来更改剖面线。

6. 您可以在零件上生成特征数组和数组的数组。 在装配体中，您可以创建零部件数组和装配体层特征数组。

7. 完全定义的草图将以红色显示所有实体。 如果有未定义的实体，它们将显示为灰色。

8、无需复制相应特征，装配体中也可以生成零部件的副本。

9. 如果隐藏线视图模式显示不够准确，可以使用工具/选项/文件属性/图像质量/线框质量来调整显示质量。

10、使用草图圆角工具时，可以选择实体交点处的顶点位置来添加草图圆角。

11. 使用菜单上的“视图”/“显示”/“剖面视图”在模型上生成剖面视图。

4、组装操作方法：

1、选择右键下拉菜单中的“选择其他”选项，可对光标处的实体进行循环选择操作。

2. 默认情况下，加载到装配体中的第一个元件将被固定。 要连接它，请右键单击该组件并选择“浮动”选项。

3. 可以在关联的装配体中生成零件（自下而上的设计方法）。

4. 您可以隐藏或抑制装配体中的零部件或特征。 隐藏零部件或特征使其不可见，而抑制功能则可将其从活动装配体中移除，但不会将其删除。

5. 您可以调整零件或装配体的系统视图方向。 请打开“视图方向”对话框，但单击任何视图名称并选择“更新”。 此时，当前视图方向将取代所选的系统默认视图，并且所有其他系统视图将相应更新。

6. 您可以使用装配包快速选择装配元件，进行压缩、解压缩、隐藏、显示、复制、删除等不同操作。

7. 可以定义多种协调方法，然后再次求解。 请在“装配配合”对话框中选择“延迟配合”选项。

8. 要将爆炸视图从一个装配体设置复制到另一位置，请将爆炸视图图标拖放到设计树上的设置表中。

9. 如果要更改功能名称，可以在功能名称上缓慢按键盘两次，然后输入新名称。

10. 您可以在菜单上选择“工具”/“干涉检测”，以确保装配中的元件之间不存在交叉*干涉。

11. 使用菜单上的“文件”/“查找相关零件文件”/“复制”，您可以将装配体上的所有引用文件复制到新目录。

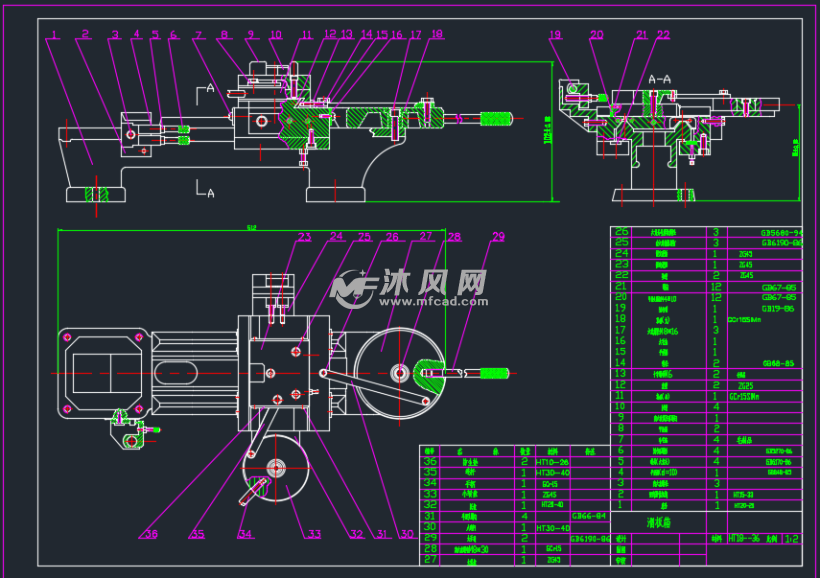

五、工程图操作方法：

1.工程视图上可以显示视图箭头和名称。 请右键单击工程视图，选择“属性”，单击“显示视图箭头”，但根据需要指定名称（一或两个字符）。

2. 您可以生成自定义绘图模板，但使用菜单上的文件/保存模板命令来保存它。

3. 可以为许多绘图项目指定不同的腰线样式，包括局部视图的视口。 请从菜单中选择工具/选项/文档属性/线型来指定您的选择。

4. 双击绘图中的剖面线以反转剖面视图的方向。

5. 您可以拖动图形中的扭曲断裂线来更改断裂视图的断裂宽度。

6. 您可以在一张图纸上对齐和收集多个规格。 请按住 Ctrl 键选择它们，然后在菜单上选择“工具”/“指定大小”/“共线对齐”或“平行对齐”。

7.在工程图中intellij idea 重置默认视图，可以单独控制模型边、草图实体和模板的腰线类型、颜色和长度。

6、界面操作方法：

1. 可以固定面向视图的对话框，以便可以在所有操作时间使用它们。

2.您可以利用工作窗口的斜面和侧面的窗口分隔板，同时观看同一模型的两个或多个不同视角。

3. 可以通过在设计树上拖放来更改特征顺序。

4. 您可以拖动设计树上的返回控制栏来返回其零件中的特征。

5. 可以将设计树上的零件或装配体的图标拖放到工程图上，手动生成标准三视图。

6. 在设计树中选择设置，然后您可以将零件上的特定设置拖放到装配体中。

7. 如果草图未定义，则设计树上的草图名称后面将出现一个减号。 如果草图被过度定义，则草图名称后面会出现一个加号。

8. 在相似的草图轮廓之间放样时，复制草图通常是一种非常有用的形式。 从设计树中选择草图或选择草图中的实体，按 CTRL-C 进行复制，然后选择基准或平面，然后按 CTRL-V 粘贴草图。

9. 如果某个功能或重建失败，可以右键单击设计树中的图标，然后选择“出了什么问题”命令来查看。

10. 您可以放大所选实体。 请选择一个或多个实体，例如边、面等，然后单击视图工具栏上的工具栏图标以缩放选择范围。 您还可以右键单击设计树中的项目，但从下拉菜单中选择“缩放选择”命令。

11. 在设计树中选择后部控制栏，但使用鼠标向上和向下箭头键允许您逐步执行零件的创建顺序。 在启动此功能之前，请选择菜单上的“工具/选项/系统选项”，并在设计树中打开箭头键导航功能选项。

12. 如果将零件拖放到装配体的设计树中，则该零件将被放置为与零件和装配体的原点重合，并且零件的默认基准平面将与零件的默认基准平面对齐。集会。

13. 您可以使用“特征”工具栏上的“展开”按钮将钣金零件返回到展开状态。 “无法兰”工具栏图标按钮将零件返回到添加任何法兰之前的状态。

7、文件引用及文件打开、保存操作方法：

1. 打开工程图或装配体时，可以使用打开文件对话框中的参考文件按钮来更改参考零件。

2. 将文件从资源管理器拖放到窗口中，这样就可以同时打开多个文件。

3. 将装配体另存为 IGES、STL 或 VRML 文件时，您可以将整个装配体另存为单个文件，或将装配体中的每个零件另存为单独的文件。

4. “另存为”对话框允许您将任何文件另存为 TIF 文件。

5. 您可以在资源管理器中观看模型的预览图片。 请右键单击该文件并选择“快速查看”，然后选择“文件/打开文件进行编辑”以打开模型的文件。

6. 您可以指定保存备份文件的目录。 请选择菜单上的“工具/选项/系统选项/备份”并浏览到该目录。

7. 指定每个激活文件的更改次数后，您可以手动保存其手动恢复的信息。 请在菜单上选择“工具/选项/系统选项/备份”，激活此选项并指定应更改的次数。

8. 您可以将文件从资源管理器拖放到窗口中以执行宏操作。

八、工具特点操作方法：

1. 单击菜单上的工具/选项/文件属性/颜色，然后从列表中选择要素类型，然后单击编辑以选择颜色。 您可以为选定的要素类型指定颜色。

2. 切割线可以包括圆弧。 当可以生成此剖面图时，通过将适当的视图段旋转到投影平面来展开剖面图。

3、如果您想确认工具栏按钮的功能，可以将光标移动到工具栏上的图标按钮上并停留一会儿。 工具提示会显示按钮的功能，状态栏上会出现工具按钮的功能说明。

4. 使用零件族表时，最好将规格名称复制并粘贴到表中，以确保规格名称匹配。

5. 选择菜单上的“工具”/“自定义”/“命令”，可以减少或清除工具栏上的图标按钮。

6. 在菜单中的工具/选项/文件属性/颜色上，选择勾线并单击中间按钮，使零件产生透明效果。

7. 绘图格式可以使用对象链接和嵌入作为文件进行操作。 这允许您将 .BMP 图像等对象嵌入到该格式中。

8. 在规格属性中选择最大和最小圆弧条件，可以将标记在圆弧或圆中心的规格改为标记在其0切边上。

9. 您可以将活动对象嵌入到 或其他OLE2.0 应用程序中。

10. 打开零件时可以选择“只读”选项，以避免写入零件。

11. 在功能和组件之间，您可以生成确保设计意图的方程。

12. 您可以直接将文件和程序集导入到 .

13. 您可以通过将形位公差拖动到规格来将形位公差附加到规格值。

14. 您可以使用特征控制点来连接或更改拉伸和旋转特征的规格。 单击“特征”工具栏上的“动态更改特征”工具栏图标，然后选择一个特征以显示特征控柄。

15.当您使用旋转功能控制点时，您可以使用远离模型的光标来获得更精确的旋转控制。

16. 您可以将钣金特征添加到输入实体。 只需从受支持的文件格式之一导入适当的实体（具有单一长度的实体），然后选择一个平面并单击“属性”工具栏图标中的“插入折叠”工具图标即可。

18. 您可以为您的钣金零件生成定制的折叠系数表。 使用文本编辑器（例如记事本）编辑此实例的折边系数表。 找到 .btl 后，将其表以新名称保存，但扩展名为 *.btl，并保存在同一目录中。
