1. 它是什么以及它能做什么？

官方定义：它是Pro的一个功能，包含一系列工具来帮助用户创建包括模型在内的设计演示文稿。

帮助设计师准备文档集以传达他们的设计理念。使用简单的布局工具，设计师可以放置、排列、命名和注释构成演示和文档图像的模型、草图、照片和其他绘图元素。有了它，设计师可以创建演示板、小型手册和幻灯片。它不是照片级渲染工具，也不是 2D CAD 应用程序。

自定义：它不仅有专属的排版功能，还是一款优秀的排版软件和分析图制作软件，可以很方便的排版一些关于模型的图纸（独一无二），相比其他专业排版软件，排版课程作业、程序文本一点也不逊色，用它来制作一些分析图更加灵活快捷。

2.3 主要功能及其使用方法

1. 关于启动

打开 3 图标

或者

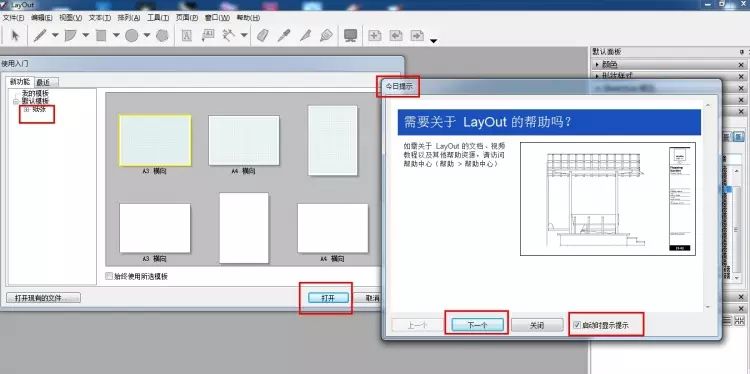

进入软件页面如下

提示：有些提示，您可以点击下一步查看更多提示，也可以在下次启动时隐藏它。接下来，选择您要布局的纸张大小，然后单击打开。

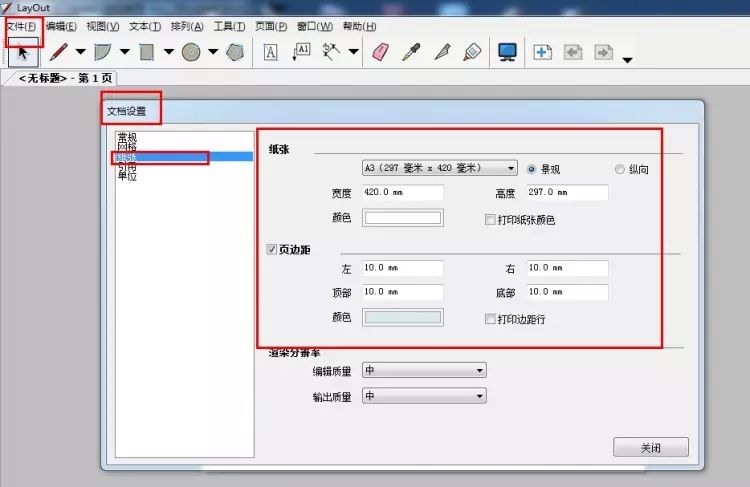

小贴士：如果默认的纸张大小没有想要的纸张大小，没关系，直接选择一个然后进入文件>文档设置>纸张>设置纸张大小和边距即可。如果保存为模板，下次打开时直接选择设置的纸张大小即可。

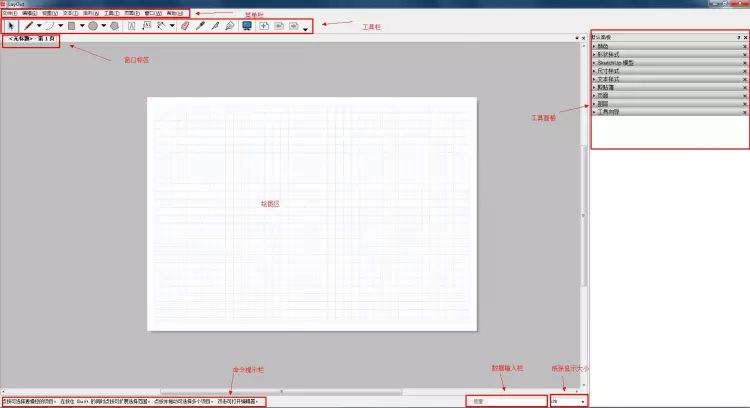

界面介绍

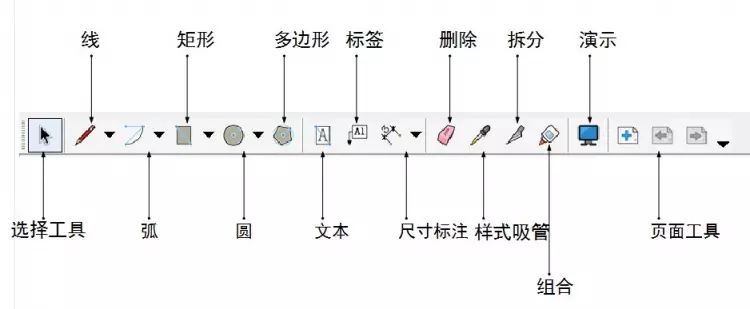

2. 关于工具栏

以上就是各种工具，相信大家试过之后就明白了。需要指出的是，如果工具旁边有一个小三角形，则表示此工具有未显示的工具类型。别只看这几个工具，其实它们很强大，就看你怎么用了。

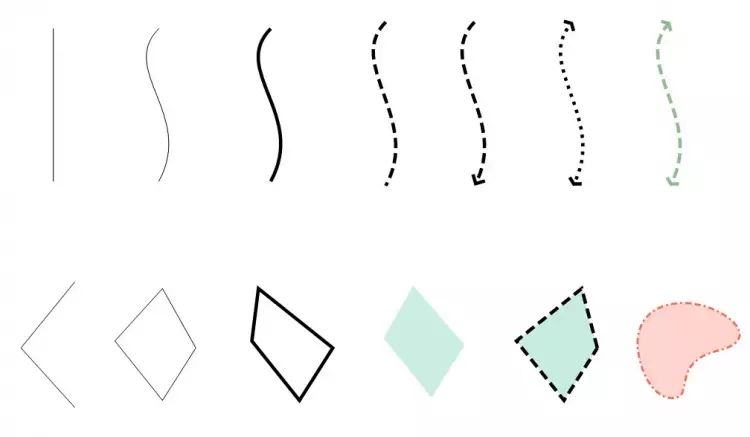

Tips：线条：这里的线条就是带有锚点的线条，它不仅可以画直线，还可以画各种曲线，它的使用方法跟PS里的钢笔类似，比如下图中的13个图形，都是复制第一条直线之后调整后的形状，没错，就是同样的直线，但是可以有很多的变化，这个跟类似，但是调整起来更加方便灵活。

圆弧、矩形、圆形、多边形：就像线一样，它们多种多样。

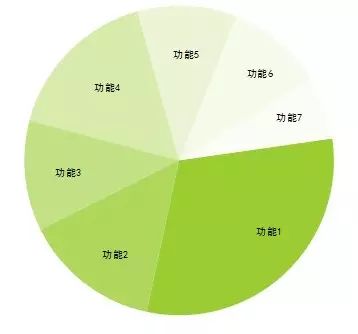

这个可以用来快速绘制饼状图，可以用来做一些建筑功能区域占比等分析图表，如下图

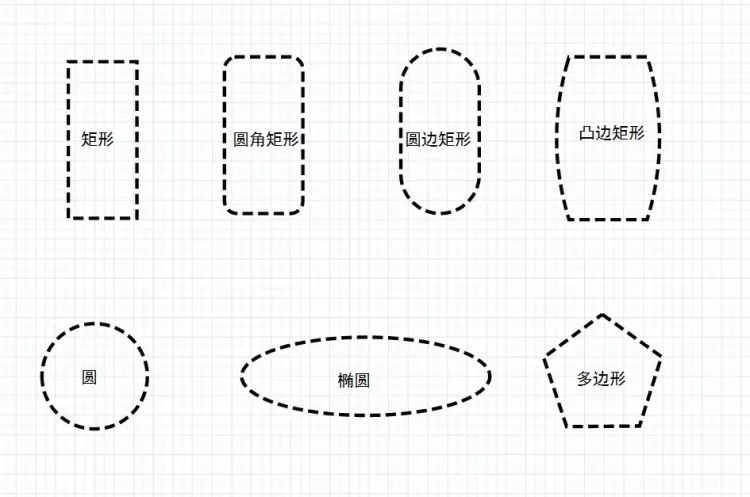

以下是默认绘制的矩形、圆形、多边形的一些形状，如果对它们进行编辑，只要你有丰富的想象力，就可以做出任意形状。

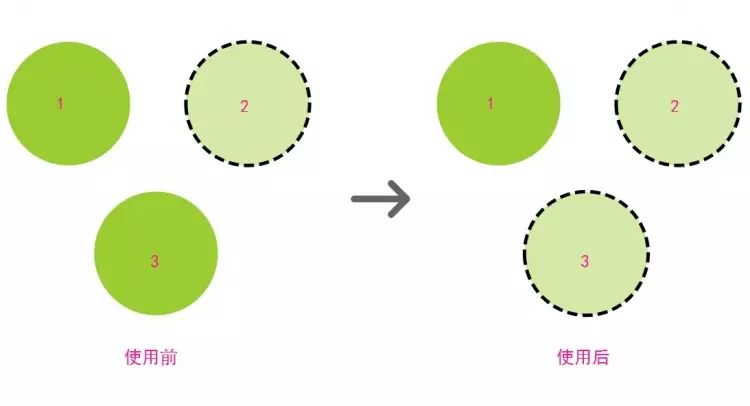

文字、标签、尺寸、删除：不用解释了，用过就知道了。 样式吸管：比如看图：要让圆3的样式和圆2一样，点击样式吸管，然后点击圆2，再点击圆3。

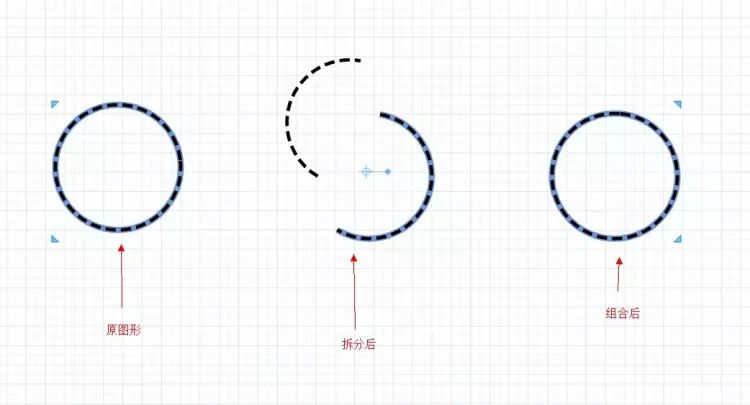

拆分和合并：示例

演示：相当于PPT中的F5，演示结束后屏幕全屏显示。长按左键标记，点击左右键翻页。页面工具：新建页面或翻页。

3. 关于工具面板

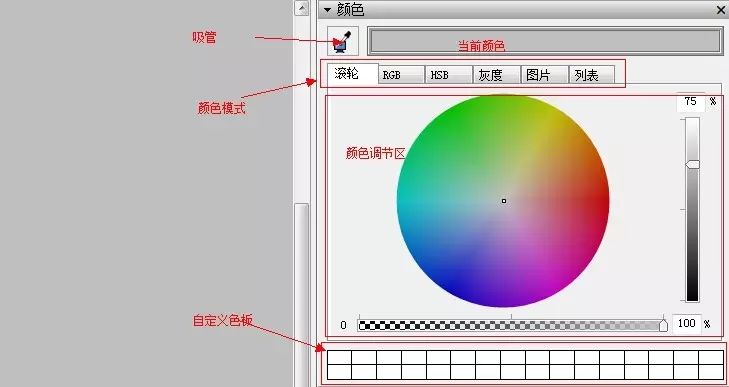

颜色面板：

暗示：

吸管：可以吸收屏幕上的颜色作为当前颜色；

颜色模式：几种不同的颜色选择模式；

颜色调整区：色调、饱和度、透明度等的选择；

自定义调色板：您可以选择自己喜欢的颜色来自定义调色板，以便于重复使用。从当前颜色拖到这里。

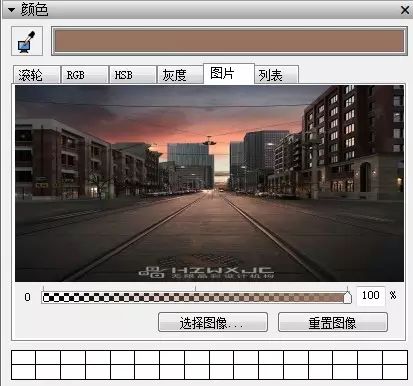

图像色彩模式：

如图所示，您可以选择硬盘上的一张图片，并从中吸收颜色。

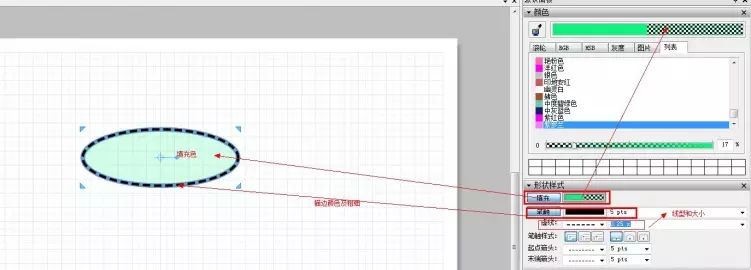

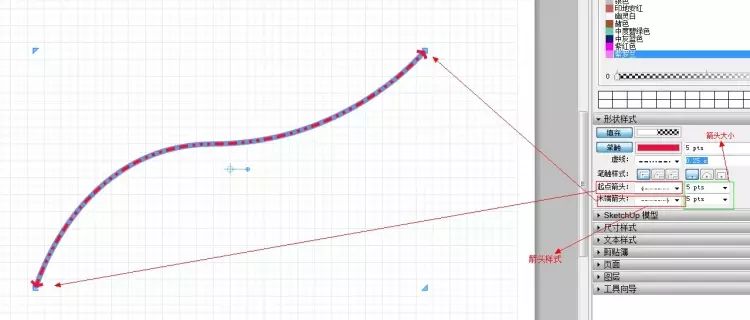

形状样式面板：如下两图所示，可以控制各种形状的样式，通过拖动形状周围的蓝点，可以做出各种变形。

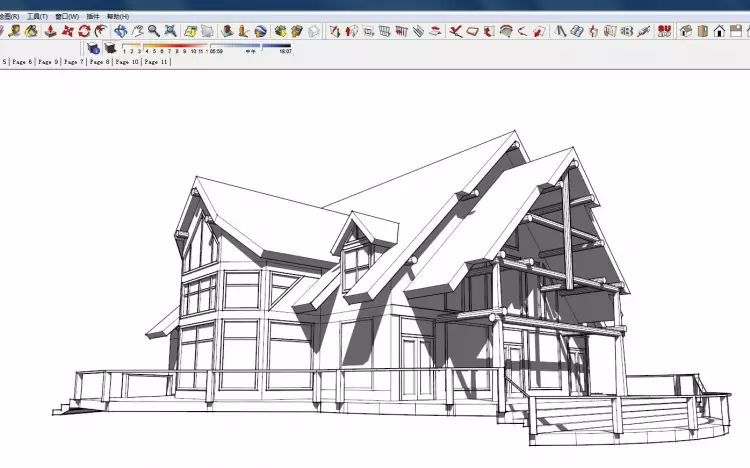

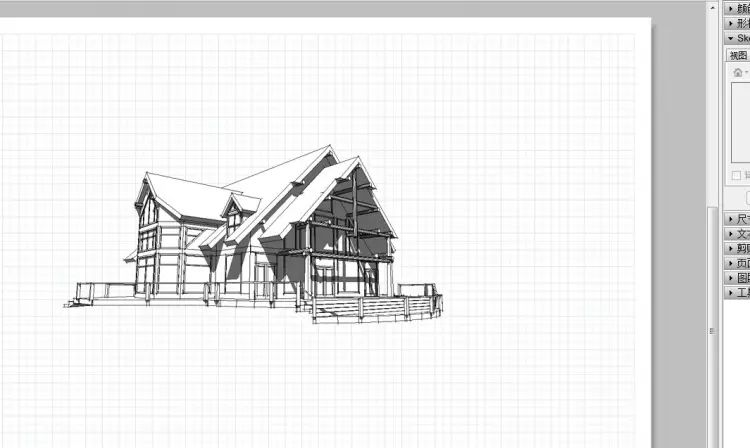

模型面板：这个是组合独有的功能，其他排版工具没有的，下图是in的一个文件（来源于网络模型），导入的方式有很多种，可以发送到in，也可以保存skp文件直接拖入in。

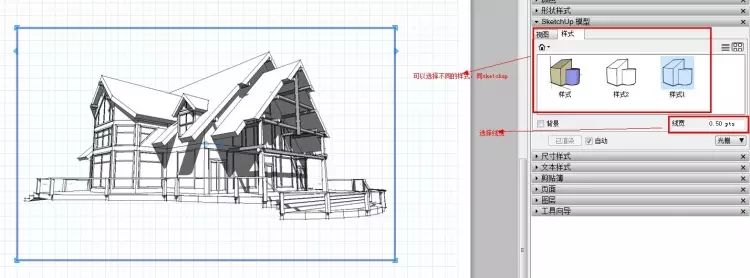

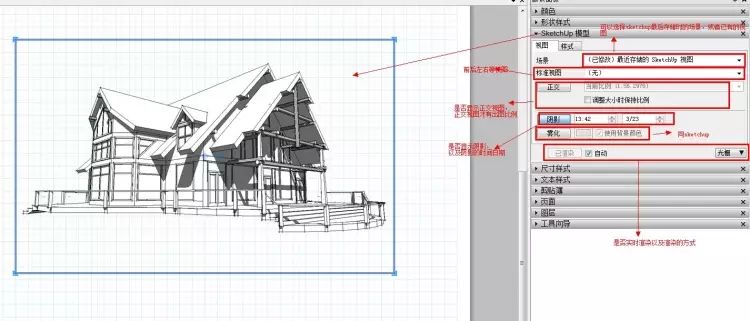

我们先来功能介绍一下，看图：

接下来是重点，也是它的强项。

引用更新：首先从外部导入的文件可以分为引用和嵌入两种，引用就是文件依然是外部文件，只不过是链接到了文件上而已，只要修改了文件，里面的文件也能更新显示出来。嵌入就是文件已经被导入，和源文件没有链接关系，如果源文件改变了，也不会改变。

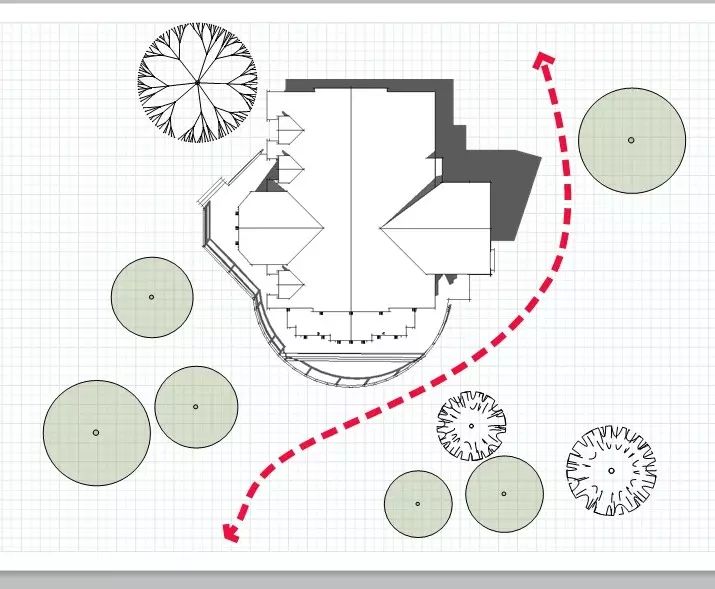

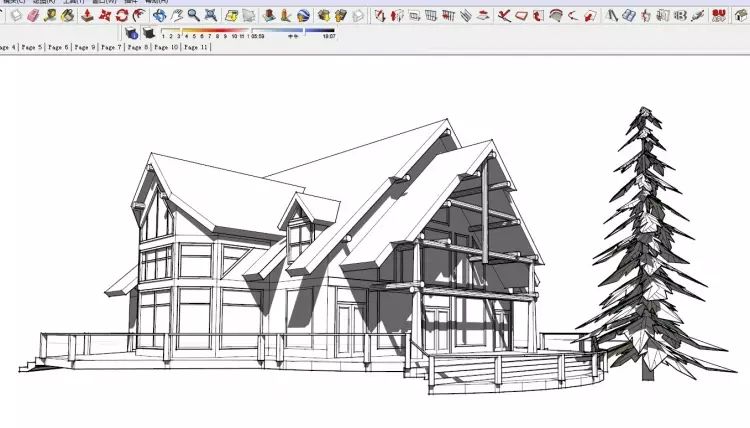

举个引用的例子：下图是导入的文件，以及引用关系。

有时候，平面图的文字已经完成了，但是因为各种原因，需要更改设计（比如在建筑前加了一棵树）。常规的做法是，我们要重新把图改过来，然后把文字引用图的地方改一下，调整大小位置等，很麻烦。但是使用排版就不需要这么麻烦了，如图：改完设计后，按Ctrl+S，再在文字里更新一下，就ok了。

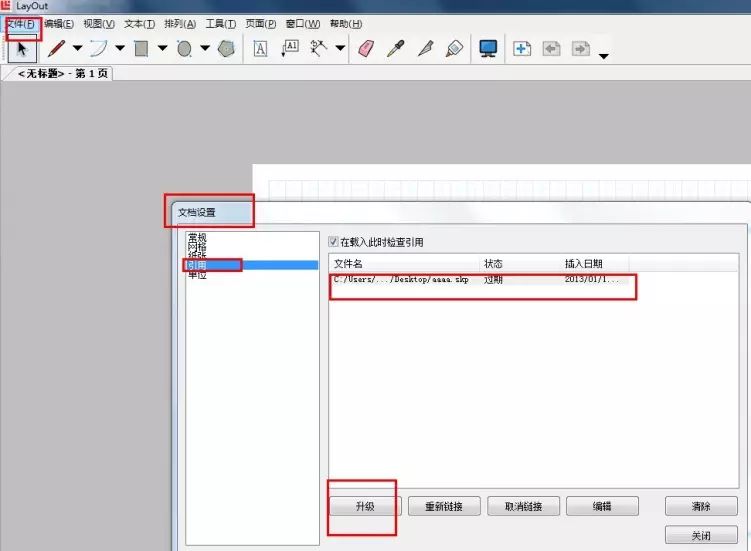

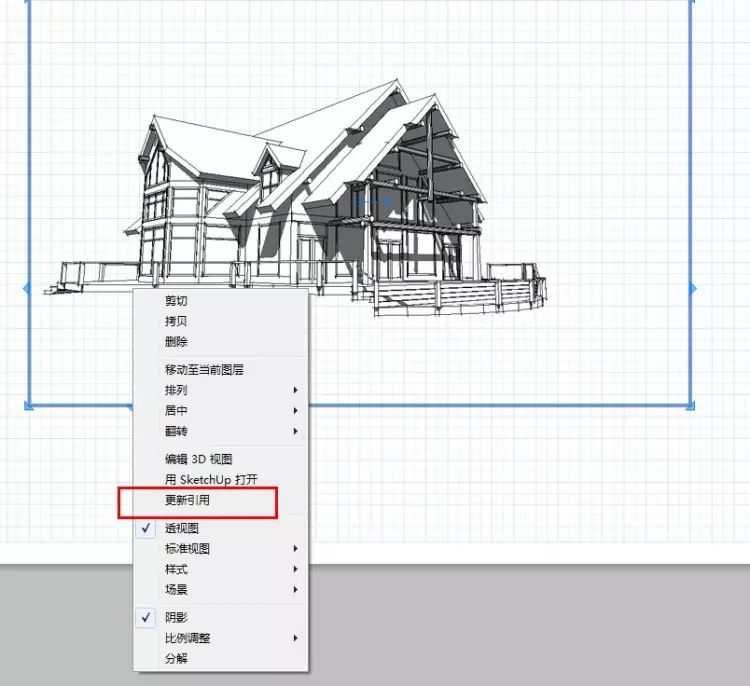

更新有两种方式，如果只引用一次，可以右键点击引用进行更新，如果多次引用，可以文件>文档设置>引用>过期文件>更新，所有引用此图片的地方都会被修改，大大减少重复工作。

还有更厉害的，排版的时候如果觉得角度不好，可以双击调整透视！之后在空白处点击退出。这个在做一些3D分析图调整的时候非常有用（后面会详细介绍）。再说另一个重点： Mask

蒙版我就不多说了，我想说的是剪贴蒙版在设计中的应用。不管是课程设计还是程序文本，都有效果图等图片需要排版，那么如何才能做好排版呢？除了其他软件sketch layout，也是不错的选择，这时候就要用到剪贴蒙版了。如图，以导入三张图片为例

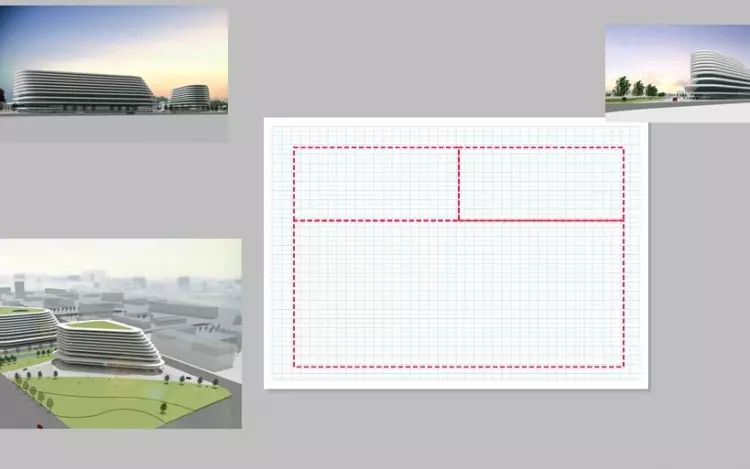

有时我们需要稍微调整一下大小和位置关系，首先用一个矩形（或者上面提到的任意形状）画出布局（只是举例，不代表美观），如图

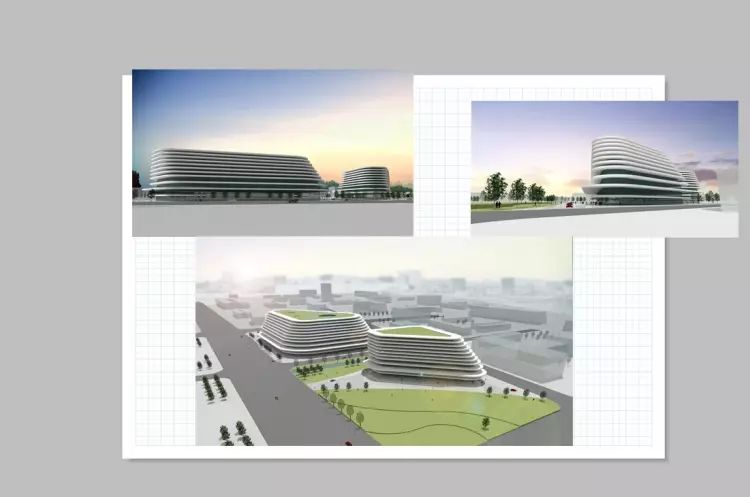

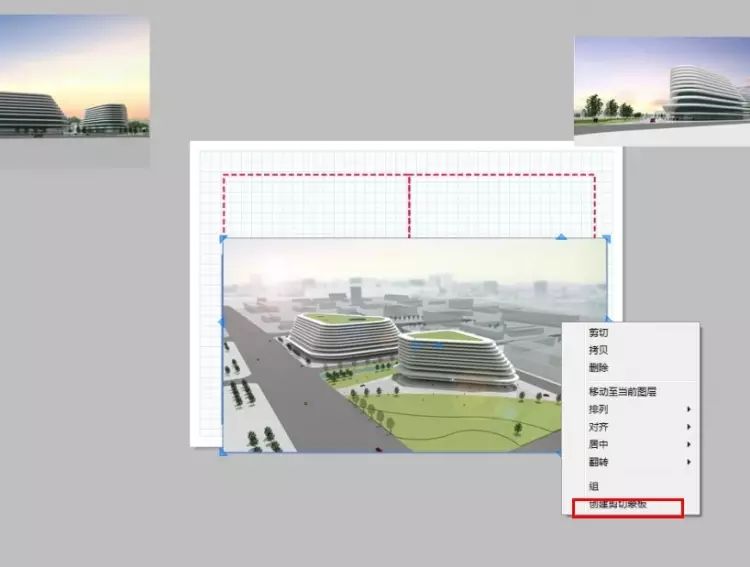

然后将图片粗略的放在矩形内。选择如图所示的图片和矩形，右键，创建剪贴蒙版，调整一下，就完成了。

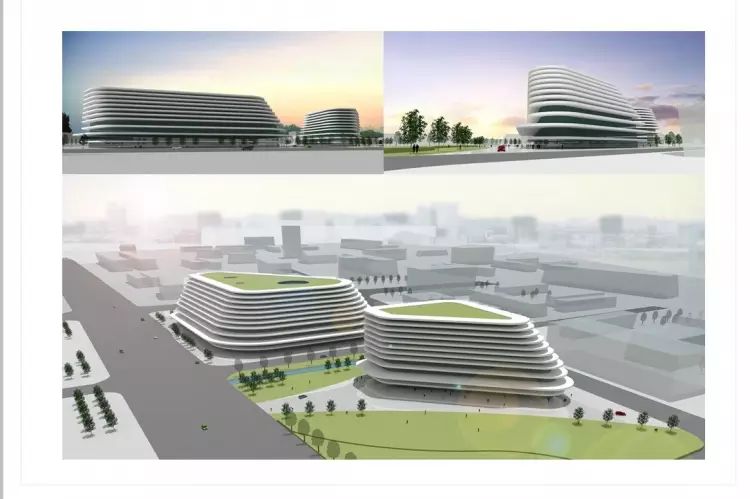

制作完剪贴蒙版后，如果对版面不满意，可以再调整。截取功能可以让你的版面更具设计感。最重要的是将平面图和文字版面连在一起，改平面图不再那么麻烦！如果设计有变，只要用最新文件（如图片文件）覆盖原文件，在编辑器中更新引用即可。

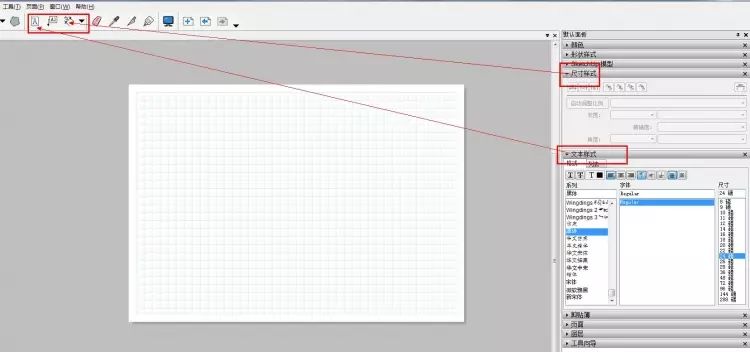

尺寸样式面板、文本样式面板：这两个面板比较简单，主要是用来调整尺寸以及文本样式，比如字体样式，大小等，这里就不解释了。

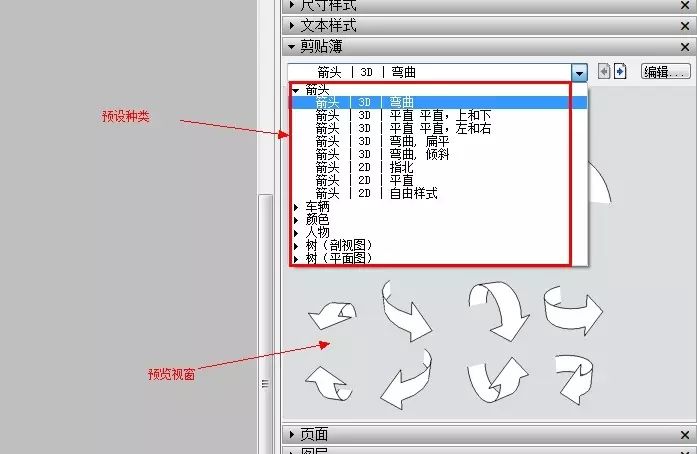

剪贴簿面板：相当于矢量素材库，可分为二维和三维，甚至可以调整角度和大小，随意自定义，是制作分析图的法宝。

界面如下：

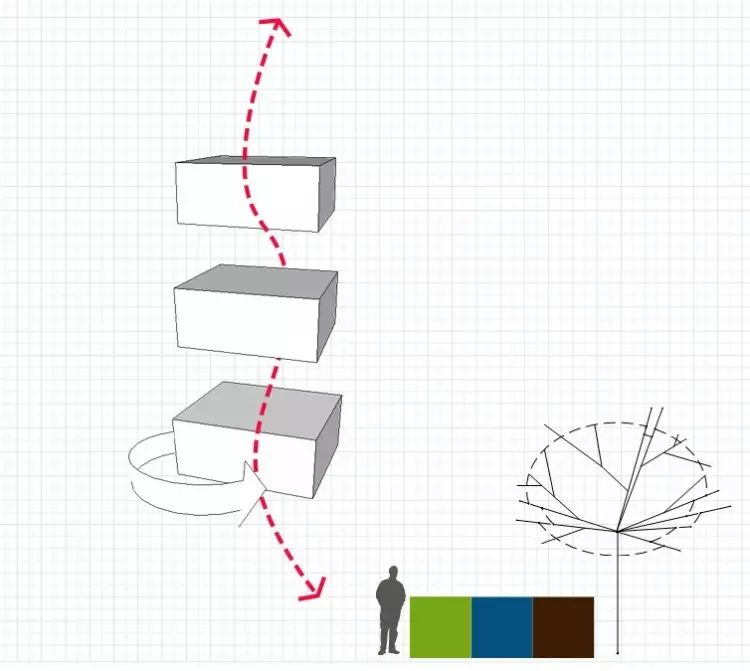

这里制作了三维箭头，上面说过了，双击也可以像窗口一样操作，非常方便，比如可以做一些概念图给老师或者导师看。

或者制作一些直观的分析图表，用了之后在打印之前可以随时轻松修改，因为可以随时做各种调整，一切都是那么简单！

当然你也可以自己动手制作各种二维、三维的剪贴簿素材，保存在剪贴簿中方便下次使用，让你的分析图变得丰富多彩。

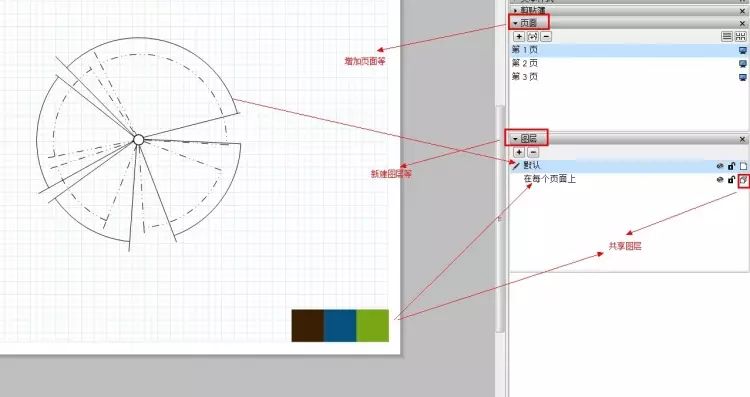

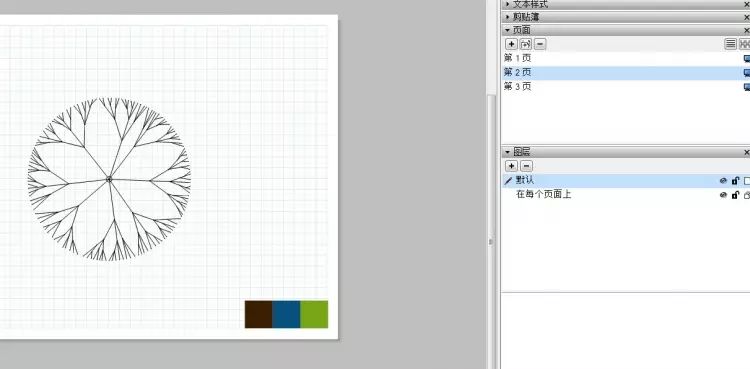

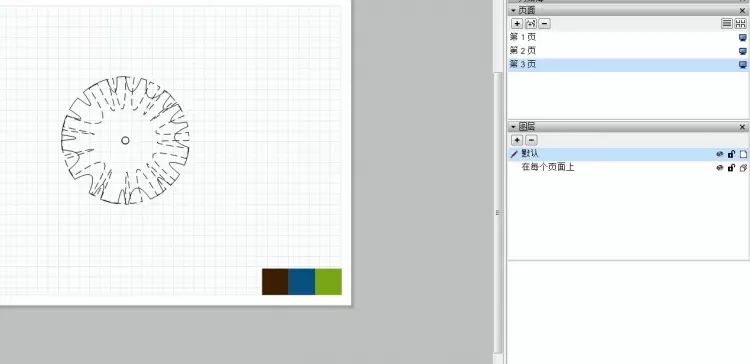

页面与图层：页面面板很好理解，图层面板有两个重点，第一，图层和页面是平行的，不是一个图层一个页面，也不是一个页面一个图层。第二，图层是共享的，在这个图层上画的东西，会显示在所有的页面上。通常，文本框就是在这个图层上画的，不需要修改，跟首页的概念类似。

以下是一个例子：↑ 第 1 页

↑ 第 2 页和第 3 页

工具向导面板：介绍一些工具的使用sketch layout，可以加深您的理解和学习。

就写到这里，如果有不清楚或者错误的地方，谢谢大家提问，我会和大家一起学习的，因为时间不多，第一次写这种教程，思路不是很清楚，希望大家多多包涵。
