每当开发新需求，做系统设计的时候，系统时序图通常是必不可少的，你使用的绘图软件会给你带来困扰吗？

1.比如不美观，图形线条排列不太齐，比如下面这种：

这幅图对齐得不是很好，我尽力对齐了，得一条一条对齐，挺麻烦的，我画图的时间都花在对齐线条上了。

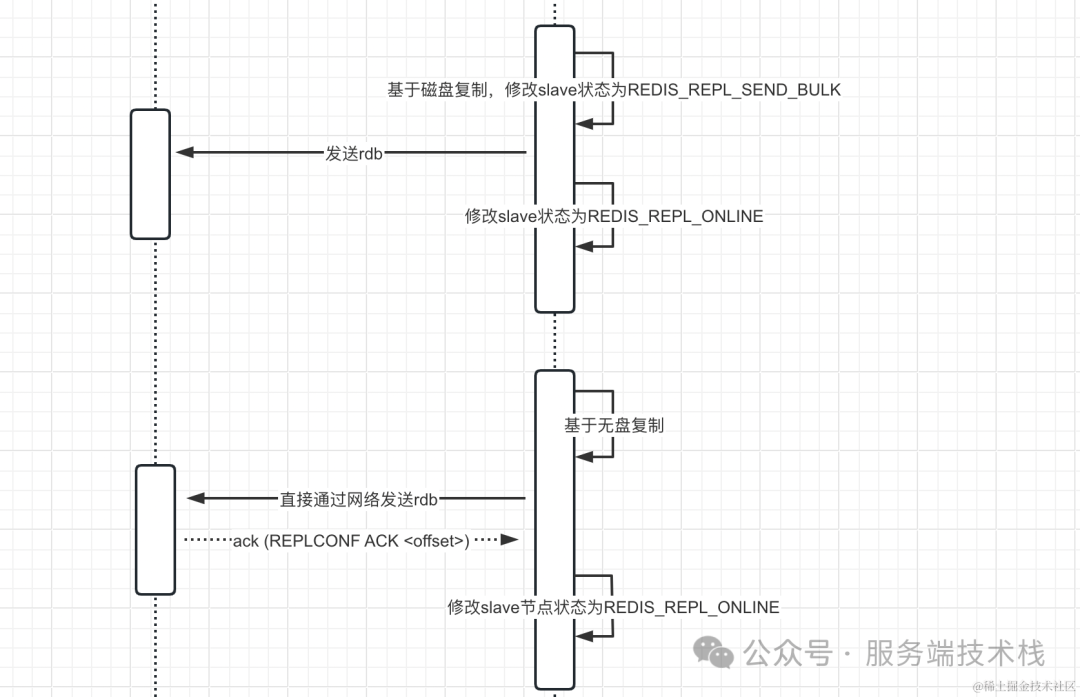

2.逻辑判断选择不太好表达，比如if/else，下面是redis的两种复制模式，应该是通过配置来决定的，但是没有逻辑上的选择。

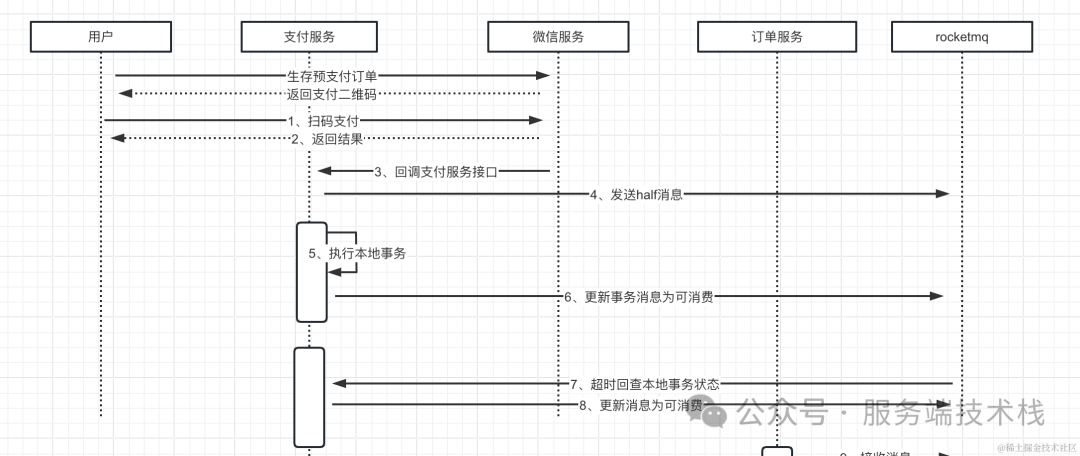

3. 没有循环处理 4. 想要给文字或者某个核心流程添加颜色 5. 顺序流程需要手动编号，也很麻烦，比如下图

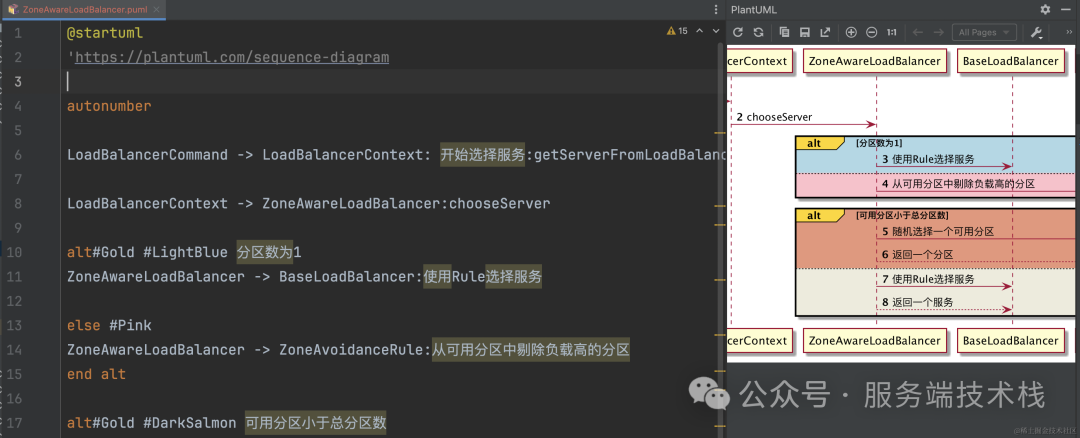

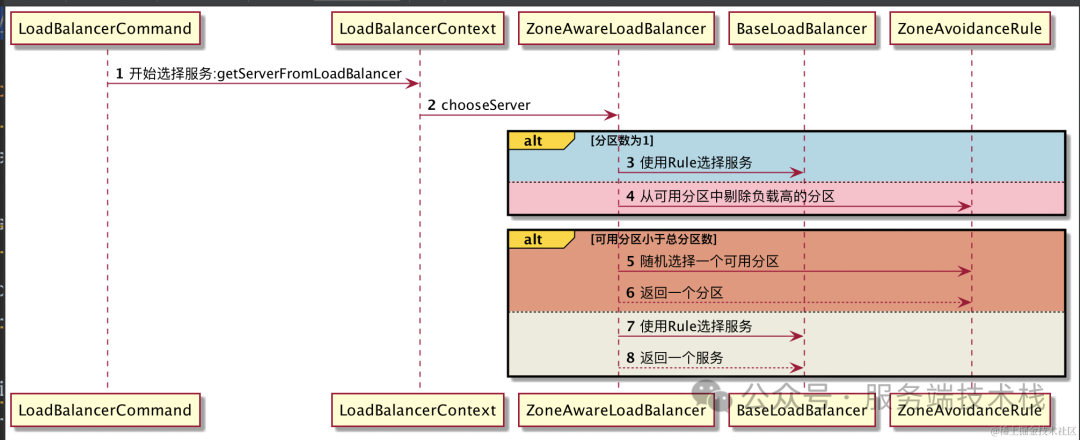

今天要介绍的这个插件软件可以解决以上所有的问题，如果你也遇到了上面的问题，强烈建议你保存下来使用，看下面画的负载均衡核心时序图。

简介及优势

它是一个开源项目，官方网站：

它既支持常用的UML图，也支持思维导图等非UML图，我最常用的是时序图。

我认为它有以下几个优点：

1.语法简单、快速上手、制作可视化

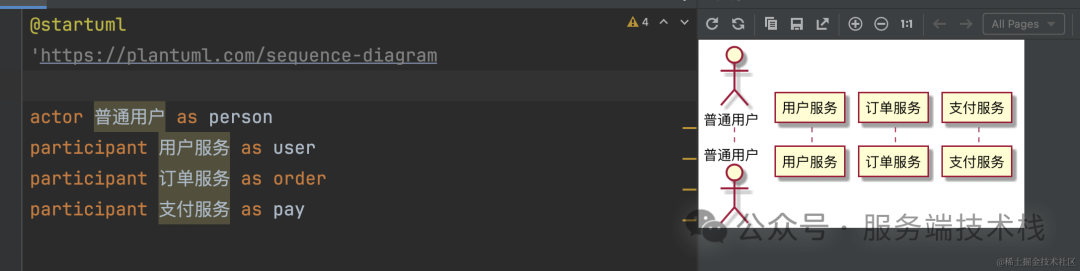

2.图形与线条自动关联，无需手动关联 3.支持循环、if/else等逻辑表达式 4.制作出来的图形更加美观、和谐 5.修改更加容易，有些成品导出为图片，不易修改intellij idea画uml图，可以改case 1、声明参与者

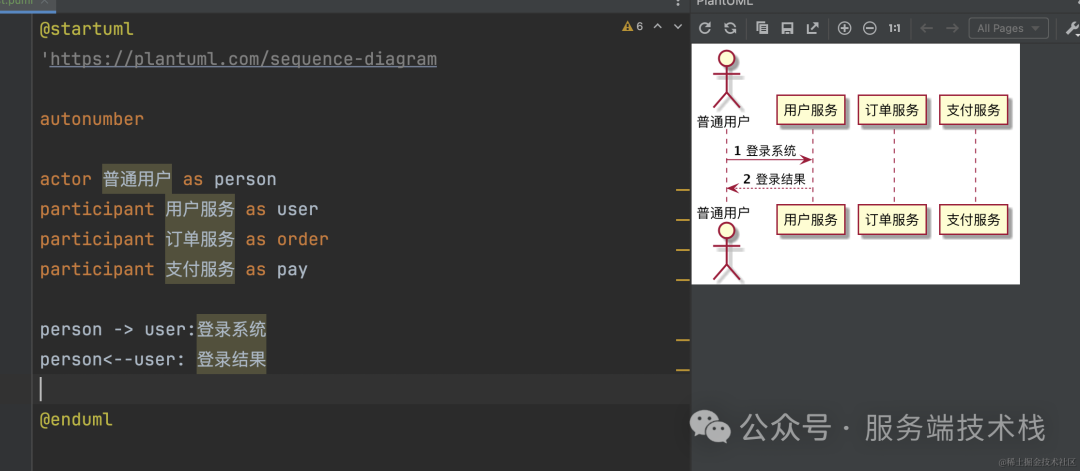

2. 发送和回复消息

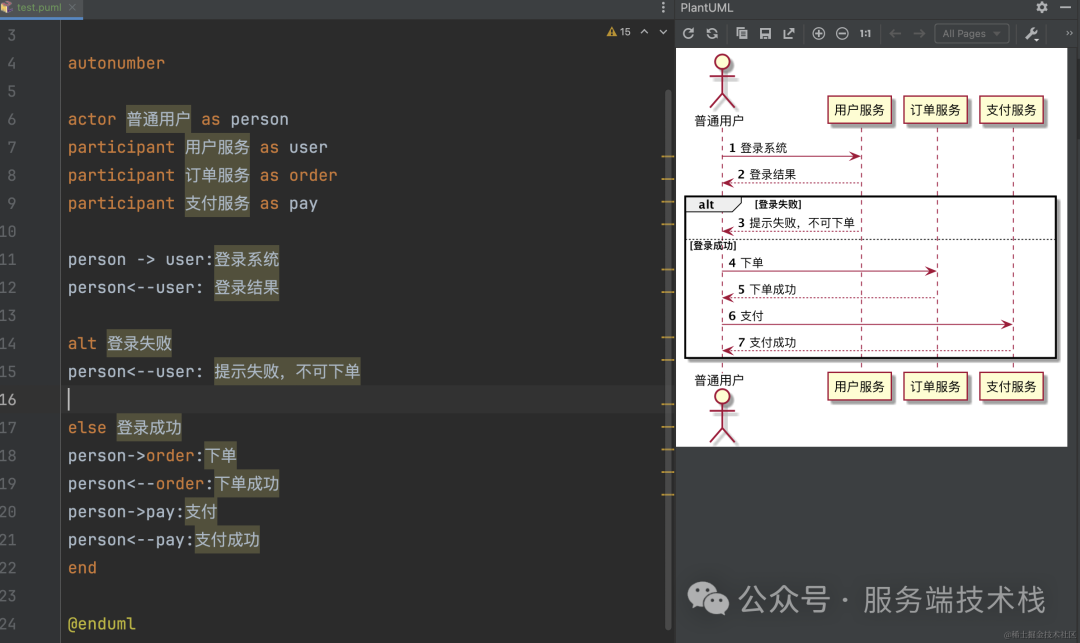

3. if/else 表达式

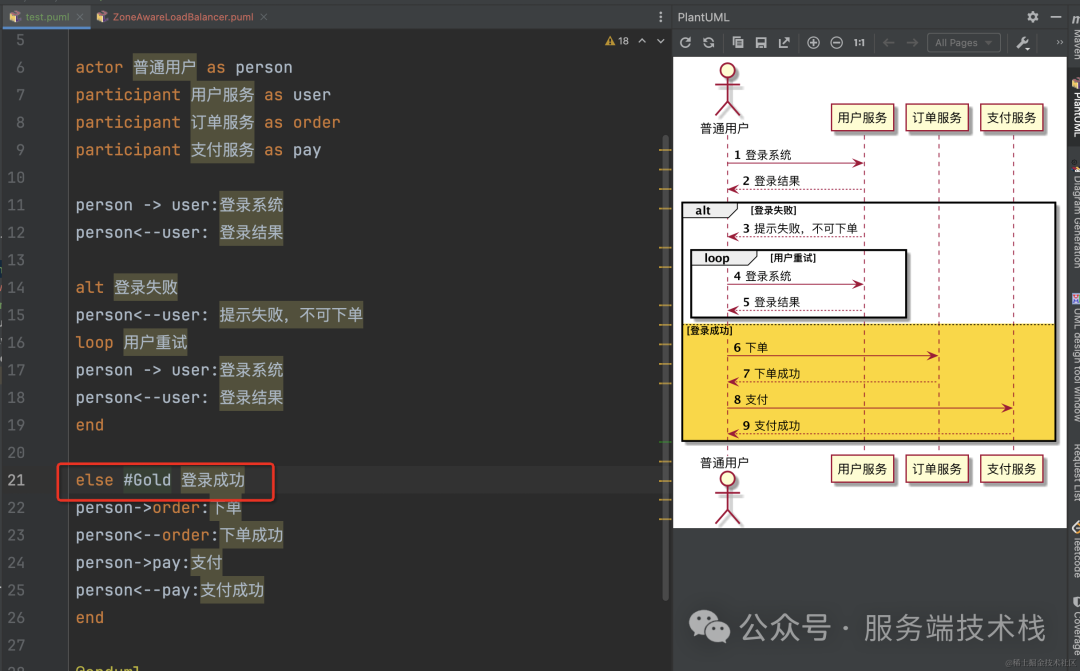

4. 为关键流程添加颜色

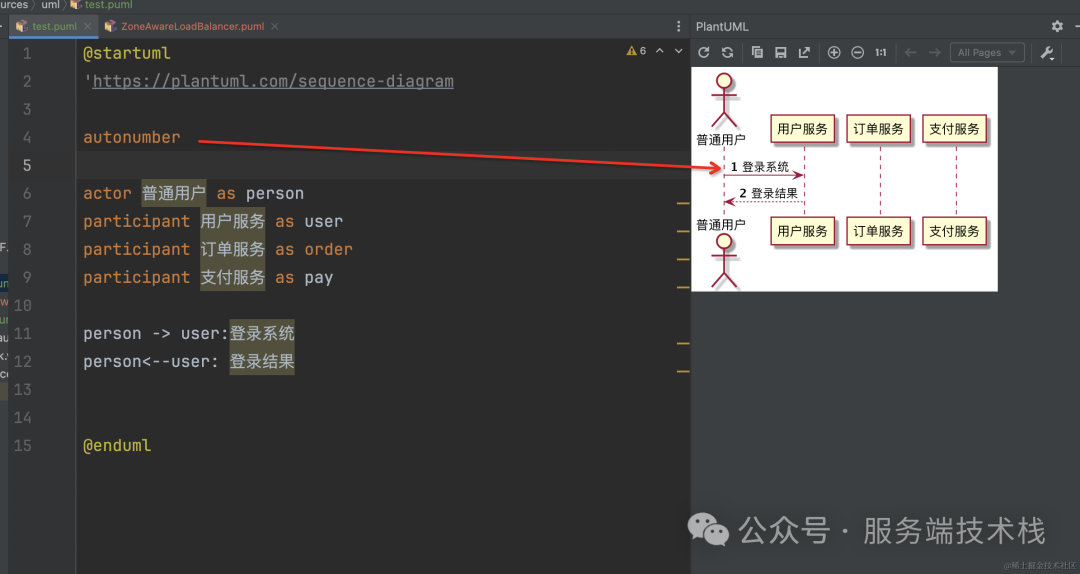

5.自动编号

绘图代码示例：

autonumber
actor 普通用户 as person
participant 用户服务 as user
participant 订单服务 as order
participant 支付服务 as pay

person -> user:登录系统
person<--user: 登录结果

alt 登录失败
person<--user: 提示失败，不可下单
loop 用户重试
person -> user:登录系统
person<--user: 登录结果
end

else #Gold 登录成功
person->order:下单
person<--order:下单成功
person->pay:支付
person<--pay:支付成功
end

@enduml

总结

使用 创建序列图非常简单。这种易用性主要归功于其语法的用户友好性，既直观又易于记忆。

如果你是新员工，掌握了这个工具能画出一张漂亮的时序图，那一定很开心。刚开始工作的时候，很迷茫，一直没找到一个好的画图软件，直到找到了它。还是很好用的，不仅可以在idea里用intellij idea画uml图，还有插件支持，办公的时候也可以用。
