前言

我写了本教程的沟通教程。我希望有什么问题纠正我。我只是尽力为所有人提供帮助。本教程适用于学习建筑和城市规划的学生。由于我通常有一个新生和大二建筑专业的学生已经具有某些建模技巧，而且很容易开始。我在这里不会说太多（哎呀，我不擅长在su中进行建模，而我只习惯使用max），所以教程专注于渲染（）和post-）。

建筑与规划不需要高要求设计性能，也不需要达到商业效果图的水平。它只需要准确表达建筑物的视觉效果和空间关系。我看到一些CG教程由该空间中的一些学生转发。内容分散了，这不是针对我们的，或者存在一些重大的误解。对于一些基础差的学生来说，学习压力稍大。我已经学习CG技术已有近四年了。根据我的个人经验，学习建筑可视化（坦率地说，渲染）需要系统的学习，而不是以分散的方式学习知识点。了解和提高学习效率非常有帮助。毕竟sketch up 渲染，对于许多人来说，这是一个陌生的领域。学习需要是系统的，逻辑和逐步的。

本教程将涵盖V射线渲染参数面板的重要参数的解释和设置方法，设置方法和通用体系结构材料的含义，案例的解释和简单的以后方法。未来将引入高级教程。高级技术，包括地图绘图和全景生产。

1。vray基本参数设置

1.VRAY工具栏

首先，让我们介绍工具栏。下图是VRAY的工具栏。如果工具栏打开时不存在，请检查菜单栏“视图”→“工具栏”→“ vray for”。

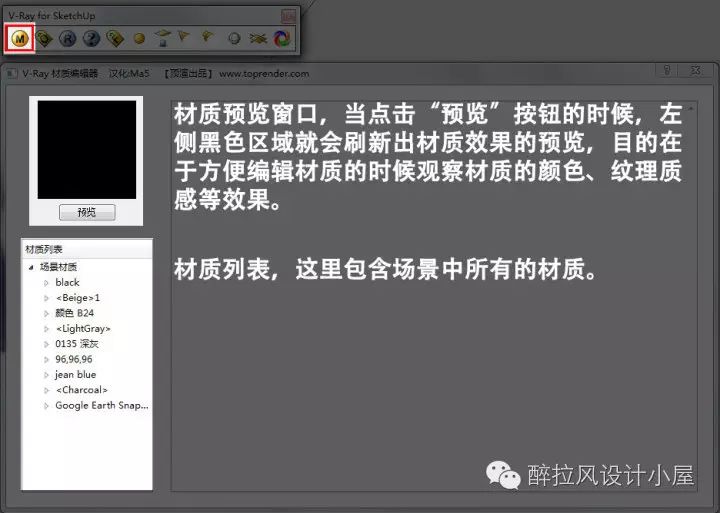

从左侧开始，第一个按钮“ M”是VRay材料编辑器，该编辑器用于编辑和预览场景中对象的材料。

第二个是VRAY的参数面板，用于调试渲染环境，间接光和其他参数，稍后将进行解释。标记的项目是通常需要调整的项目，默认情况下可以保留其他项目。

第三个是开始渲染，单击后将卡住一段时间（特定时间取决于场景和计算机配置的复杂性）。图片中渲染中的区域用于图片的本地渲染。调整参数以测试场景时，有时您只需要观察图片的一部分即可。如果整个图片呈现，它将浪费时间。目前，您只需要单击“区域渲染”按钮。选择您需要观察的零件然后渲染。至于右侧的按钮，它们最初用于比较多个渲染结果，但是缺少一个关键的按钮。此按钮可以在SU 1.6的最新版本中通常使用。至于1.5版，我真的没有。如果您了解如何使用它，则可以忽略它。

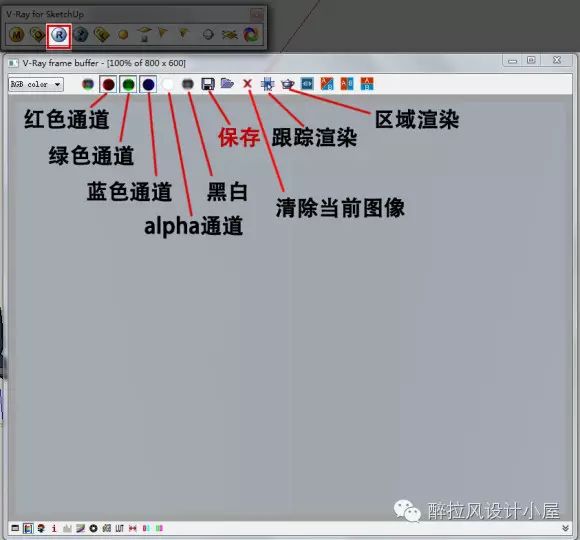

第五是打开框架缓存窗口按钮。通过单击“打开”，您可以获得最后的渲染结果。

第六到第九是泛光灯，表面灯，聚光灯和IES灯。

第十至第十一个是Vray球和VRay无限平面。 [Vray ：由于为SU创建领域很麻烦，因此Vray提供了快速的创建，我个人认为这是浪费时间； VRay 平面：顾名思义，它是一个无限的平面，通常用于产品显示中，并且建筑渲染通常不适用。 】

2。vray参数面板的快速设置

渲染过程分为测试渲染和最终渲染。在测试渲染时，您需要尽可能节省时间，这需要降低渲染的细度，最终渲染需要更高的细度。

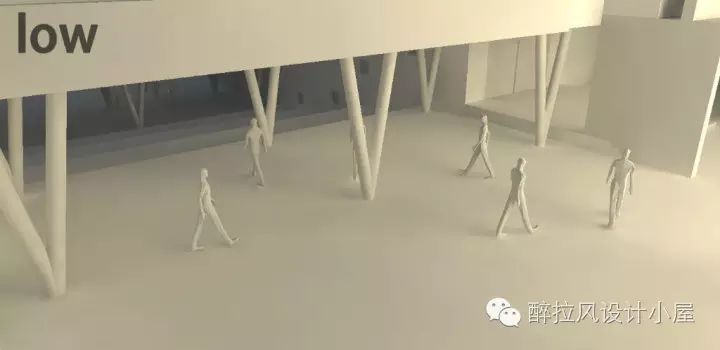

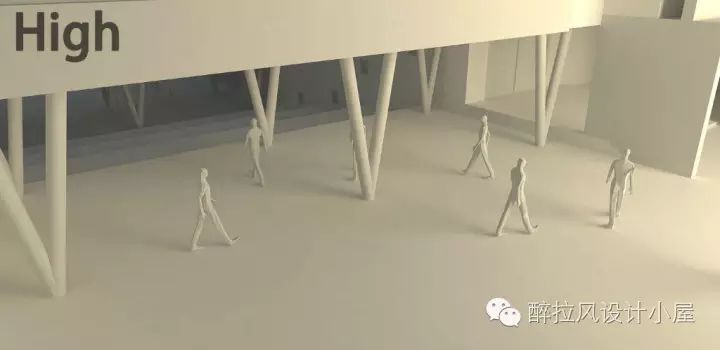

第一个是高参数，第二个参数是低参数。

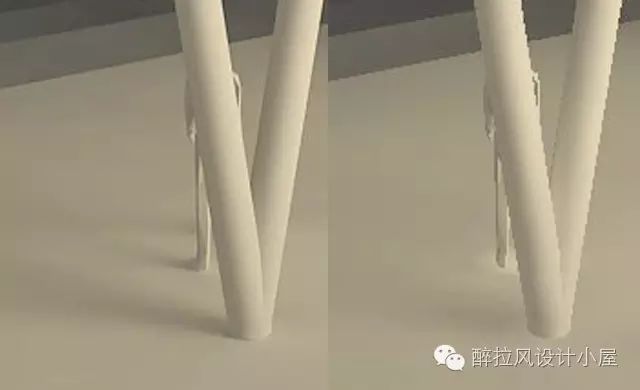

通过放大，您可以看到左图中的阴影细节（高）和图片的平滑度优于右图。 【主要影响间接光产生的阴影】

如果您认为区别不大，那么您错了。最后，这些图片都是大图片，而生产图片的低参数的缺点将暴露出来。尤其是在某些更复杂的情况下，低参数也会引起极为明显的照明错误和大小。区域噪声等将在此处提供示例。

以下是对我调试的参数的直接描述sketch up 渲染，因此我可以将来直接提取它们，从而消除了每次渲染时都需要调整所有参数的需求。至于参数的特定功能，将在稍后进行解释。

一个。低参数，请根据我给出的数据（在红色框中标记的位置）一个一个一个修改它们。 [如果您认为机器很棒，可以忽略此步骤。 。 i7-3970x可以直接用于绘制具有高参考的图片。 。 】

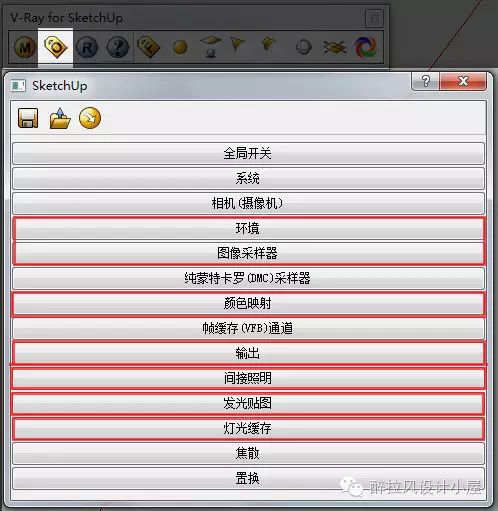

打开VRAY参数面板，首先单击图中所示的按钮，以将参数返回默认值，以避免操作错误引起的错误。

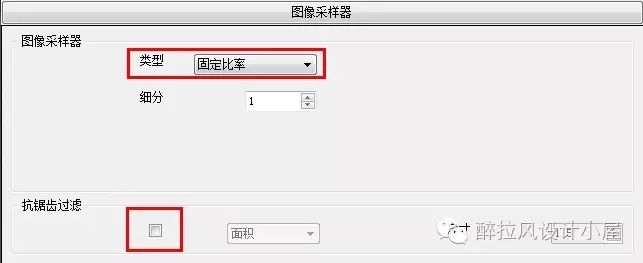

图像采样器[反叠加，确定边缘的平滑度和清晰度]

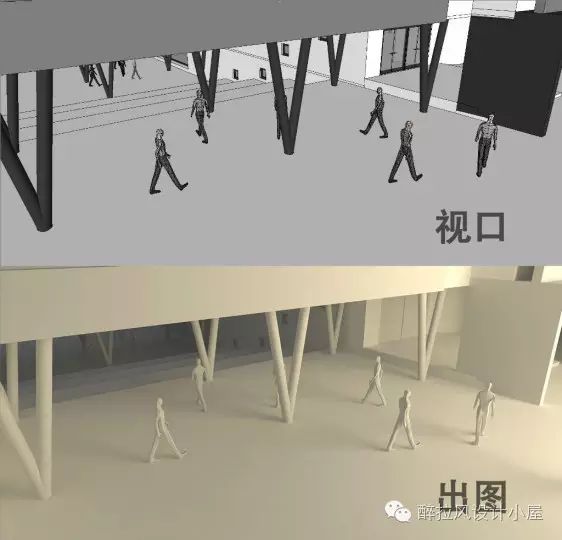

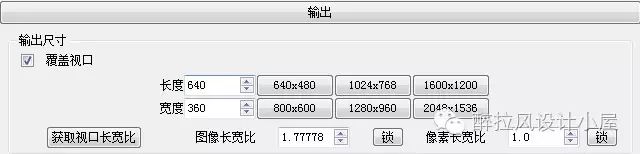

输出[渲染图像的分辨率大小是，所需的时间越大，所需的时间就越长。当然，越小的重点通常为640*360，或根据实际需求进行调整。 “获取视口远程比率”可以获得视图视口视口宽度和宽度比时可以包含图片的所有内容（请参阅第二和第三张图片）]

间接照明[打开（默认打开），光将在物体上反弹，这将对周围环境产生一定的影响]

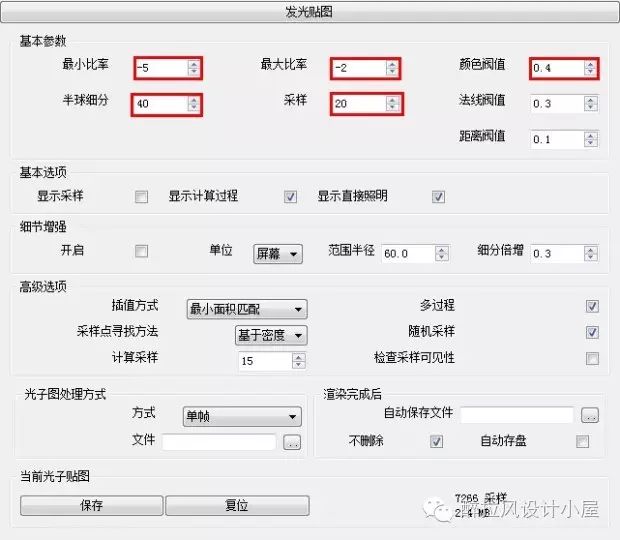

发光的贴纸

轻型缓存

单击“保存”以保存您刚刚调试的一组参数，并为自己命名为“测试”。下次打开SU时，您可以直接单击“中间”按钮以调用保存的数据。

b。高参数：根据场景的不同，此后将立即有一个设置方法。一般而言，仅需要图像输出，图像采样器，发光地图和光缓存的参数。

3。详细说明VRAY参数面板的重要参数

首先导入先前保存的“测试”参数，并基于此进行调整。

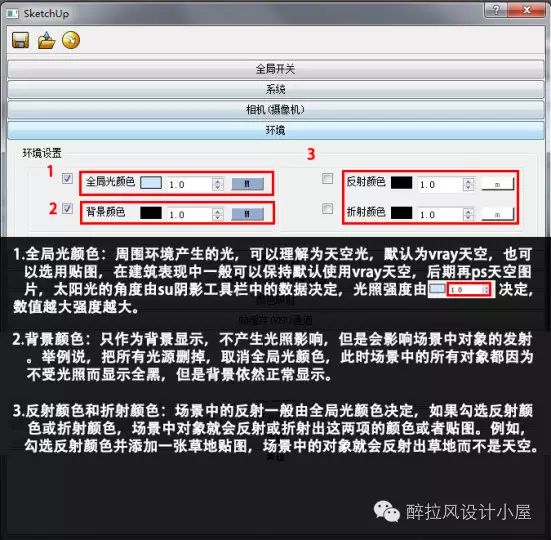

环境

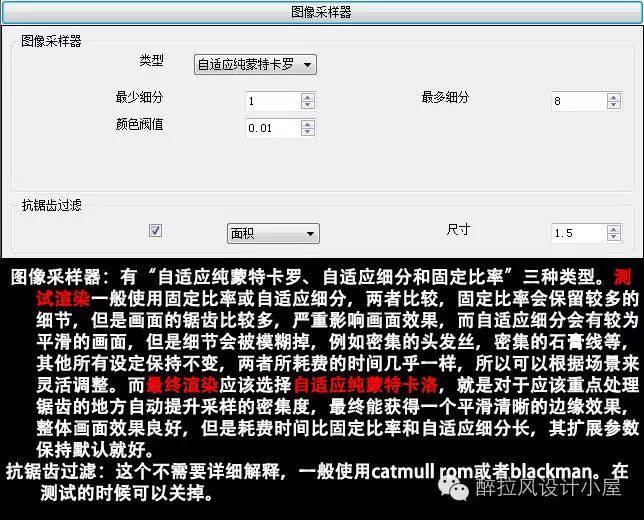

图像采样器

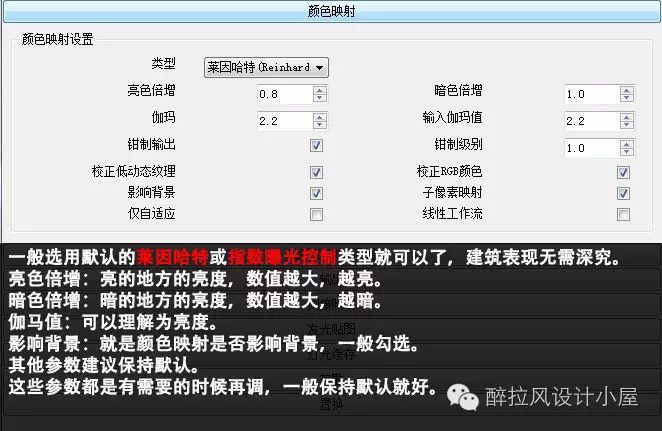

颜色映射

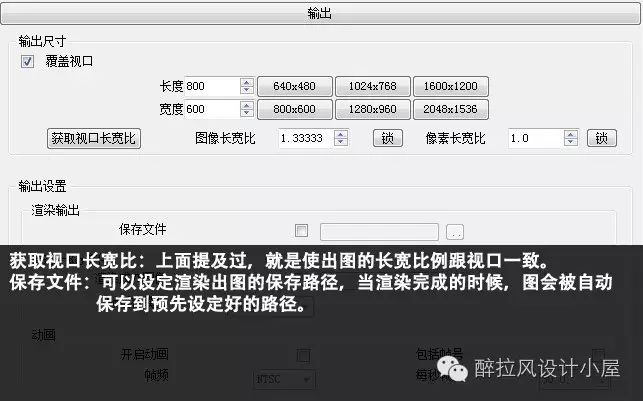

输出

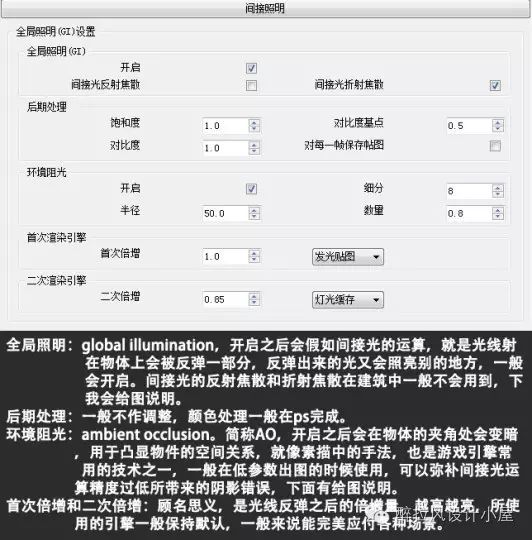

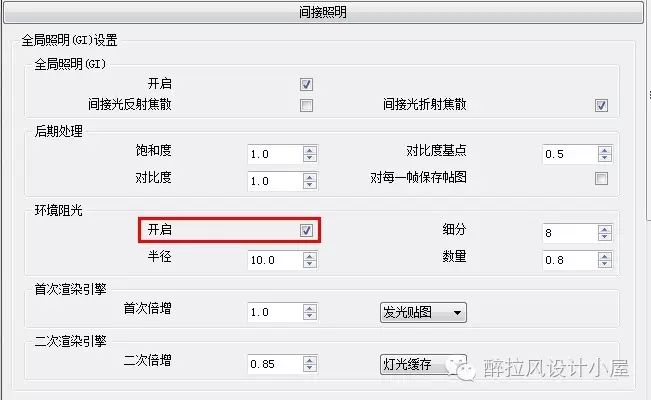

间接照明

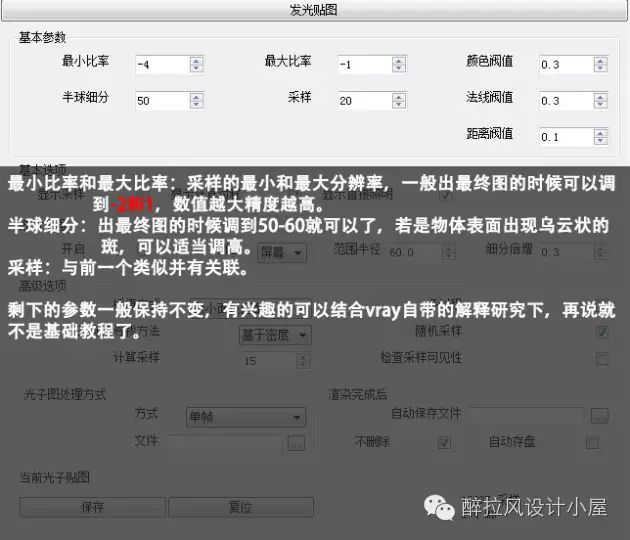

发光的贴纸

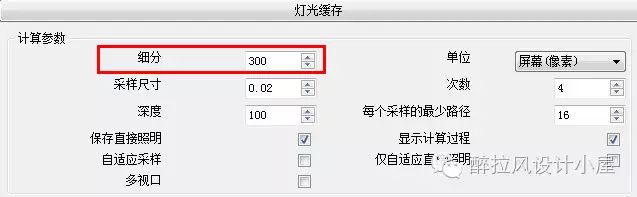

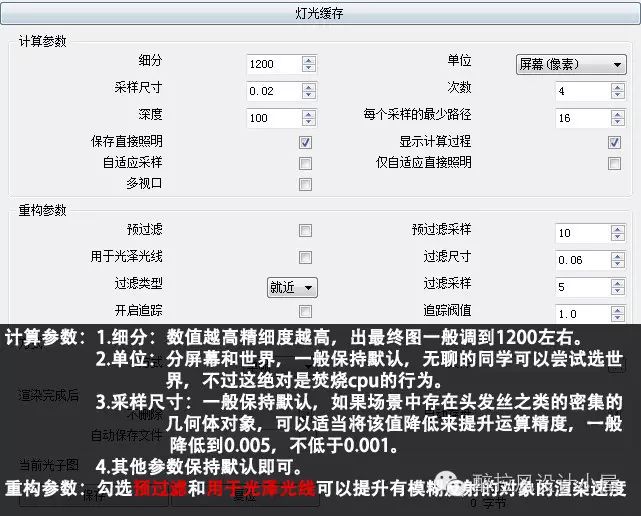

轻型缓存

替代品

将在材料一章中解释。

摘要：测试和渲染时，请使用上面给出的低参数，以及渲染最终图像时，然后将参数调高给定的低参数，并根据您的需求更改值以节省时间并获得最佳结果。 （PS：值越大，并不一定意味着较高度越高！请仔细观察参数的详细说明）。未提及的其他参数不需要研究，并且在此阶段通常不用于构建渲染，但是有兴趣的学生可以进行交流。专业人士，请不要不喜欢本教程，毕竟，这是针对基金会弱的学生。
