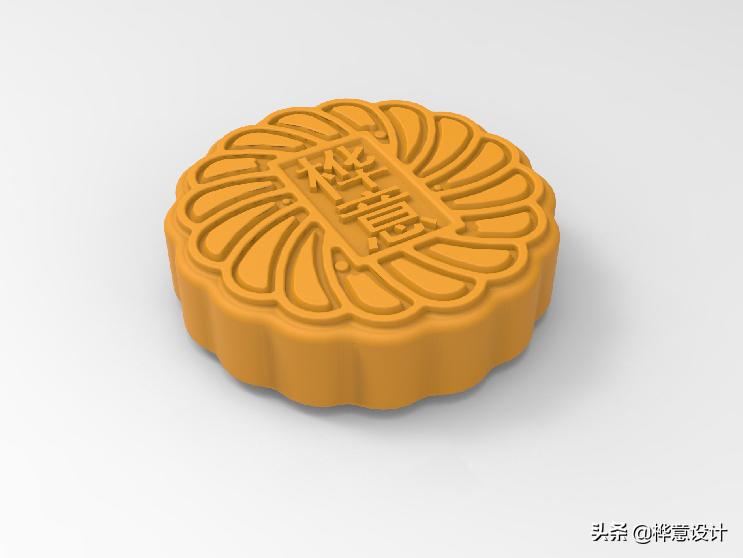

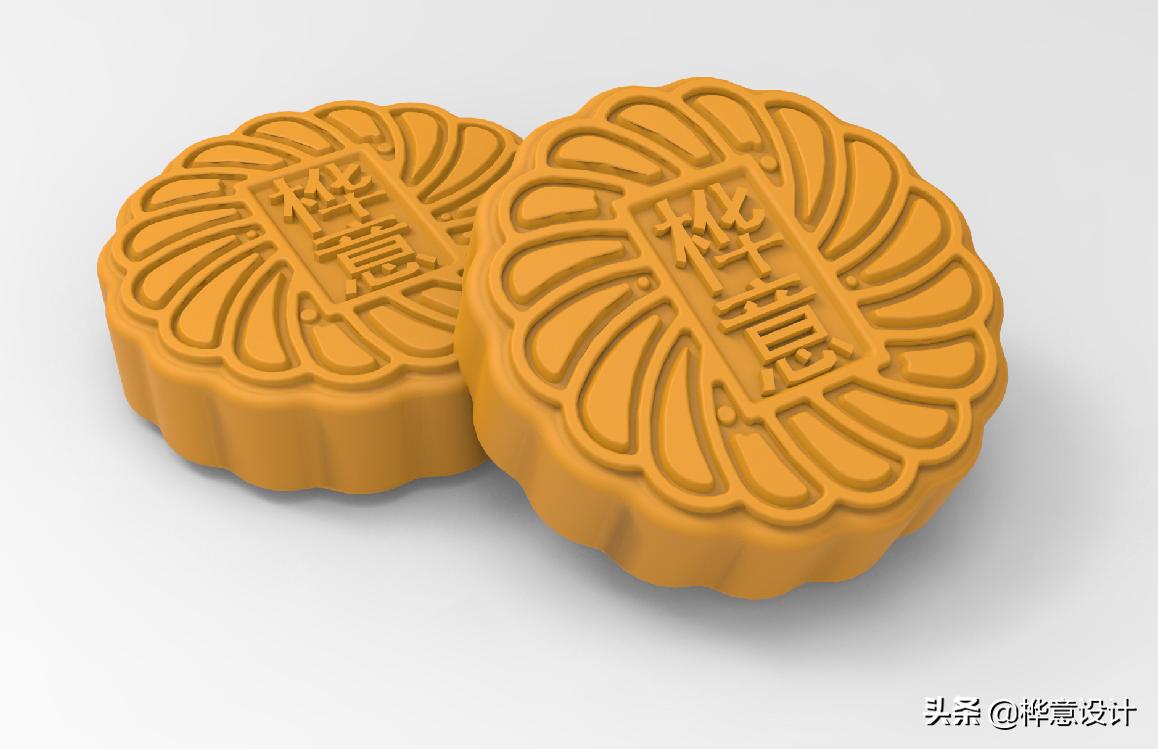

提及中秋佳节creo sketch，月饼自然是不可或缺的美食。为此，我运用Creo 7.0软件精心设计了一款独具特色的月饼，现愿与各位朋友一同分享，共祝佳节快乐。

具体的建模步骤如下。

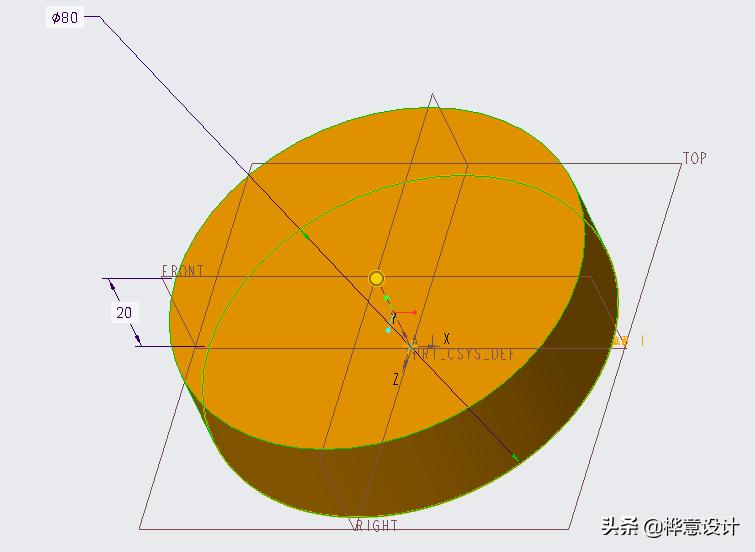

（1）创建一个拉伸实体。

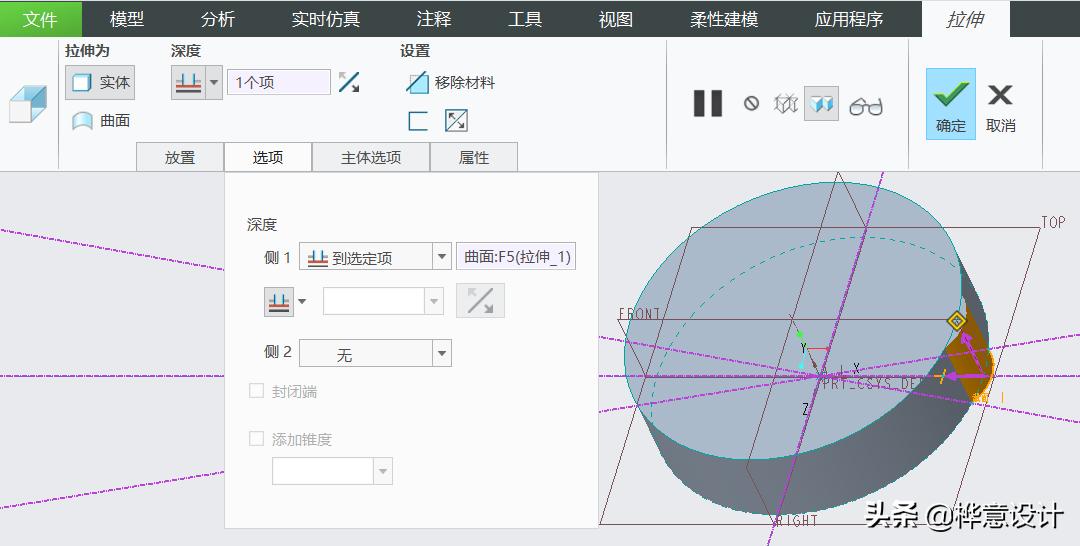

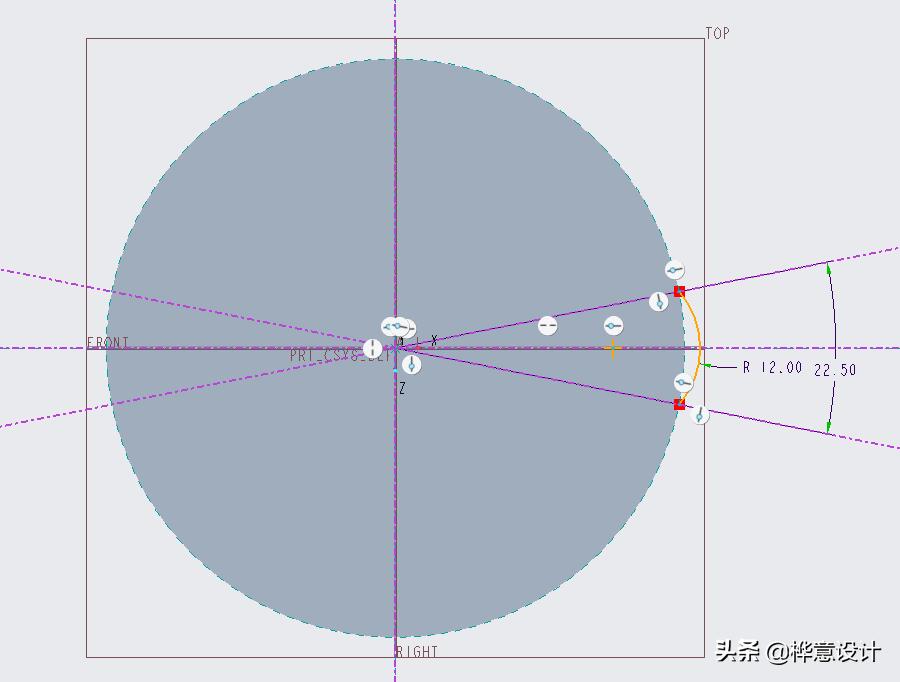

（2）创建月饼边缘的一个瓣。采用"拉伸"工具来创建。

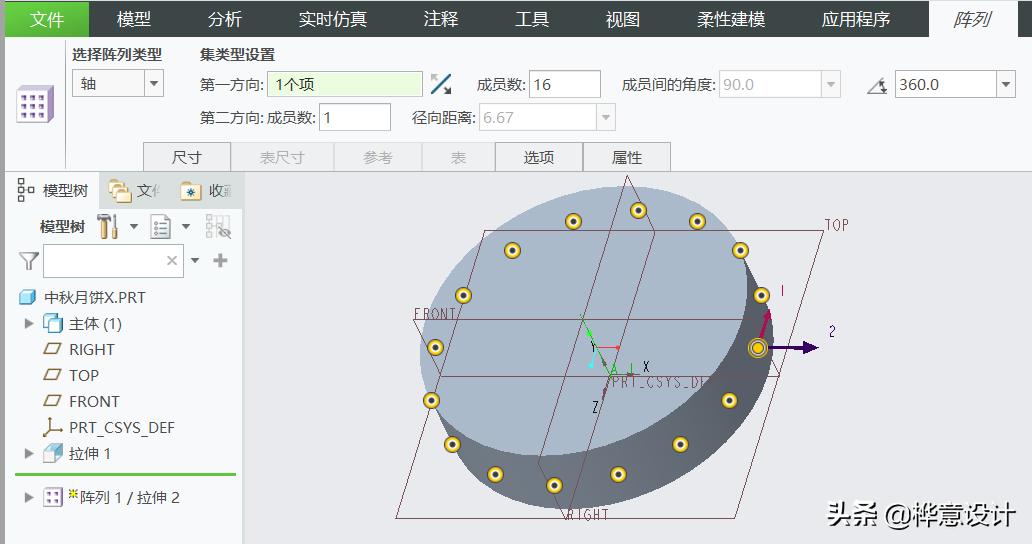

（3）创建阵列特征。

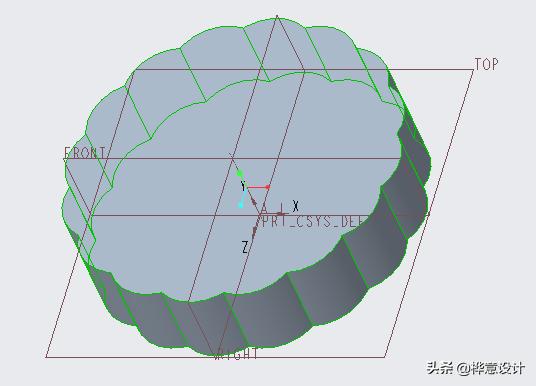

阵列结果如下。

（4）创建拉伸特征。

其中，拉伸截面如下。

（4）以旋转的方式在月饼顶面移除材料。

其中，旋转截面如下图所示。

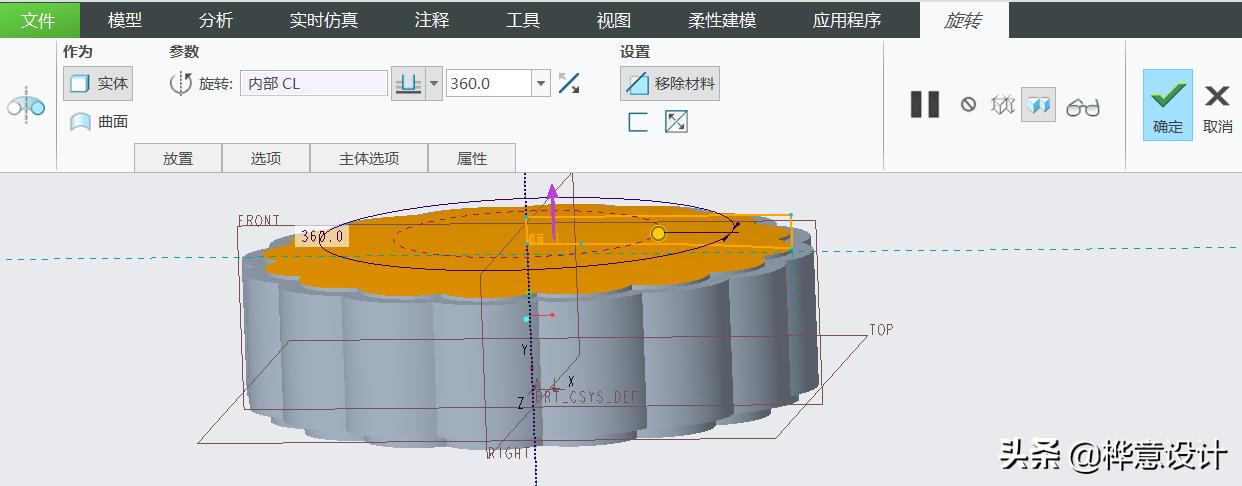

旋转操作的一个过程截图如下。

（5）创建一个草绘。

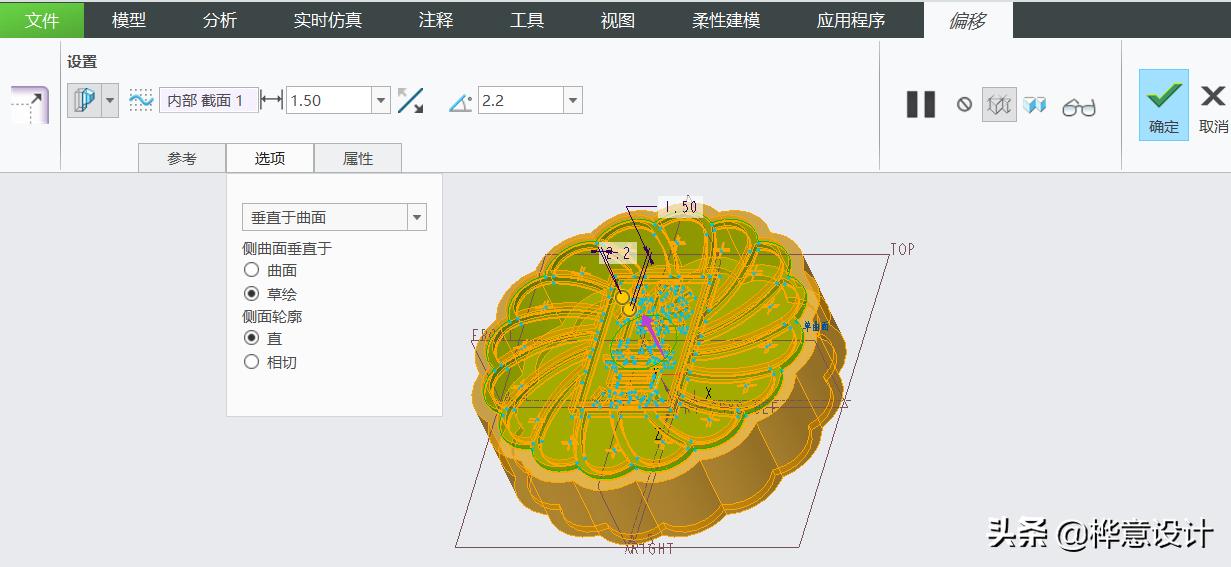

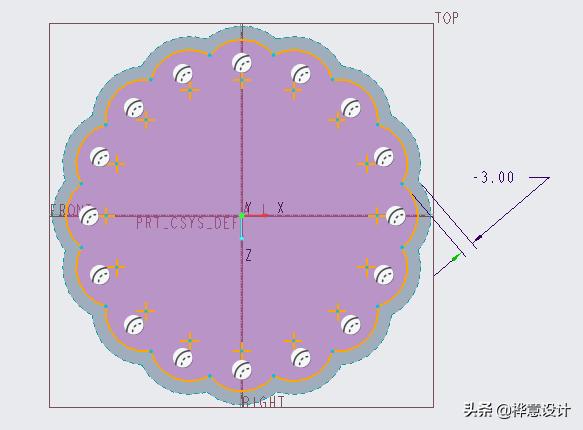

设定偏移特征时，可选取“带有拔模效果”的类型，并设定偏移量为1.5，同时将拔模角度调整为2.2度。

偏移曲面的结果如下图所示。

（7）创建草图2。草图平面可以为TOP基准平面。

（8）创建偏移特征2。

（9）添加相关的圆角。

自由发挥，多次使用倒圆角工具。

（10）再创建一个偏移特征。

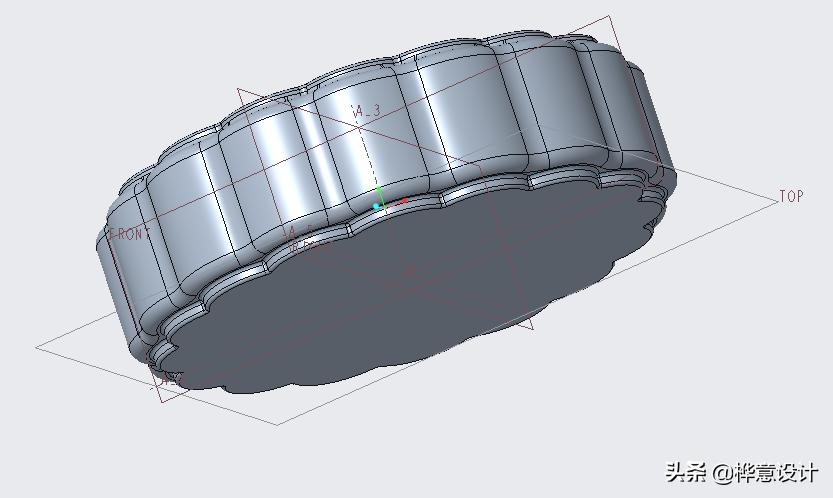

（11）接下来是进行倒圆角和添加拔模斜度等操作，自由发挥。

本案例中，用于月饼建模的软件指令数量有限，且均为广泛应用的指令，包括“拉伸”、“偏移”、“旋转”、“阵列”、“抽壳”以及“倒角”。
