一、学习知识

可变截面扫描曲面、草图绘制、参考点设置、阵列排列、基准面确定、偏移曲面创建以及曲面加厚等操作。

二、建模步骤

建模步骤如下。使用软件版本为Creo 7.0。

1、新建一个使用公制模板的实体零件文件。使用公制模板。

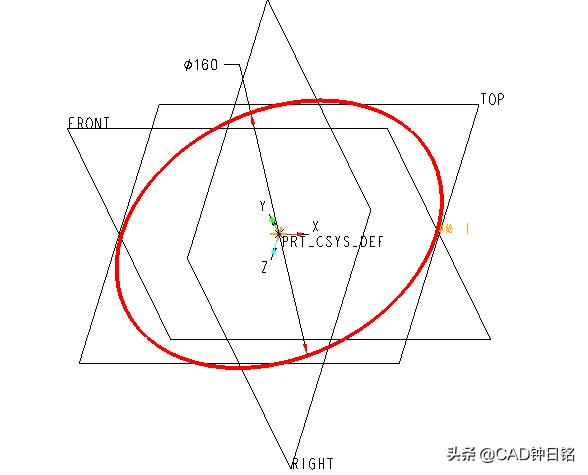

2、在TOP基准平面上绘制一个圆。

3、创建可变截面扫描曲面。

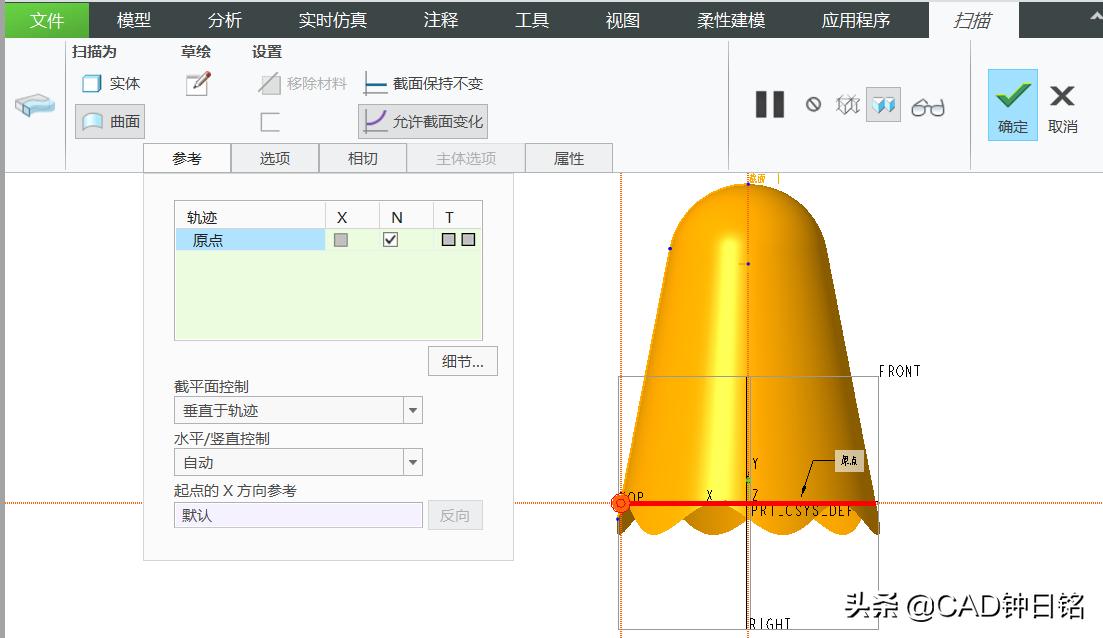

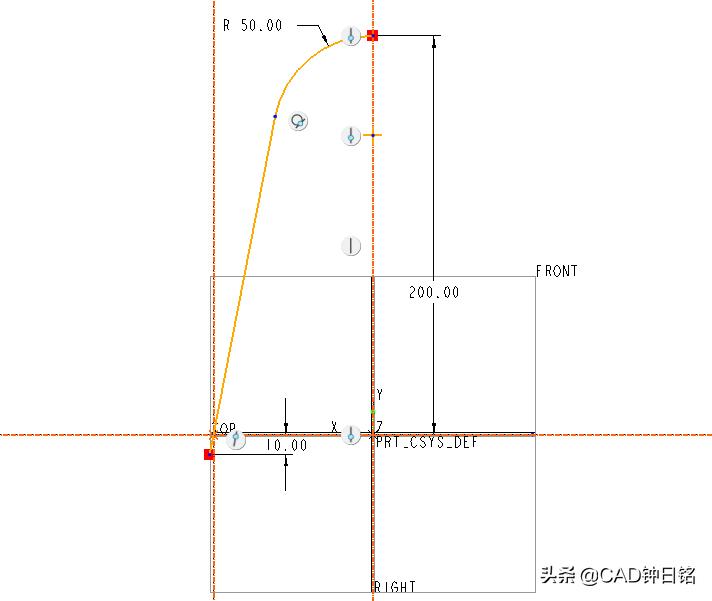

点击“扫描”按键，激活“扫描”功能界面，接着点击“创建曲面”按键，再点击“允许截面调整”按键，选取既有的圆形作为扫描路径，然后点击“扫描”界面中的“草图绘制”按键，进入草图绘制状态，绘制出所需的扫描截面。

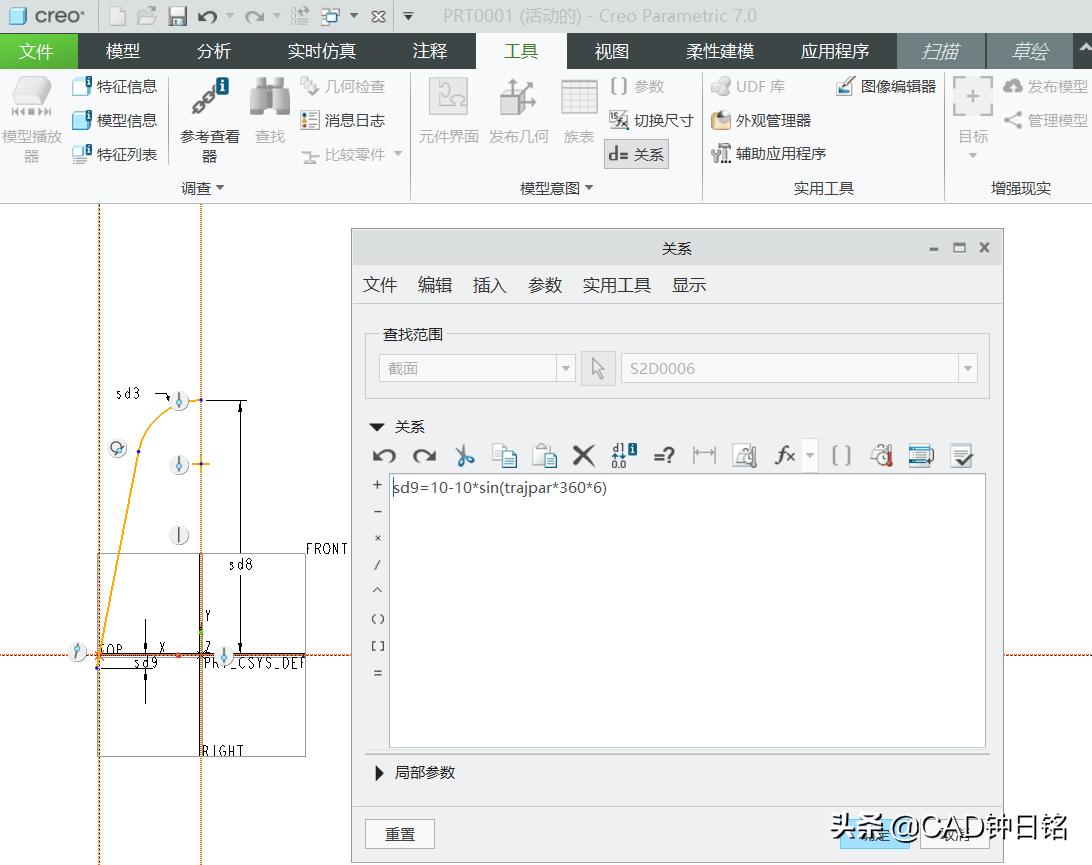

切换至功能区的“工具”标签页，点击“模型意图”面板里的“关系”按键，即可弹出“关系”对话框。在对话框中输入关系式“sd9=10-10*sin(*360*6)”，如图所示，随后点击“确定”按钮。

切换至“草绘”功能选项卡，点击“确认”按键，退回到“扫描”功能选项卡，紧接着再次点击“确认”按键。

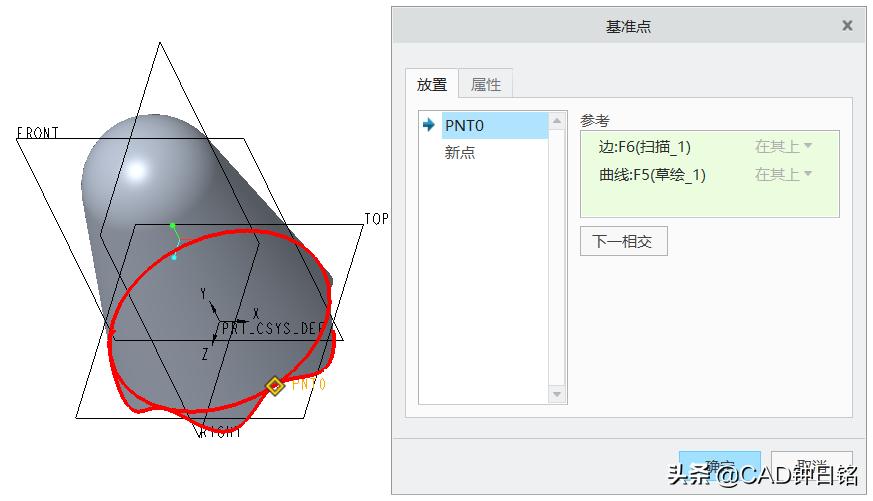

设定一个参考点，此点由曲面的底部边缘与所绘制的圆形相接形成，具体如图所示。从规范的角度观察模型。

5、阵列基准点。

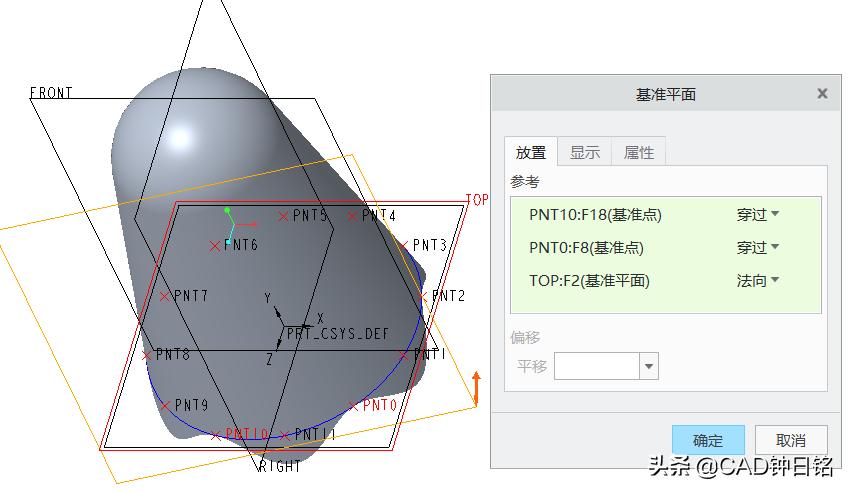

6、创建基准平面DTM1。

7、创建偏移曲面。

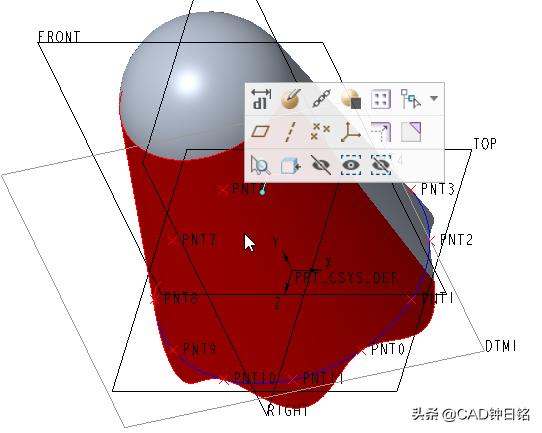

选择如下图所示的曲面，单击"偏移"按钮。

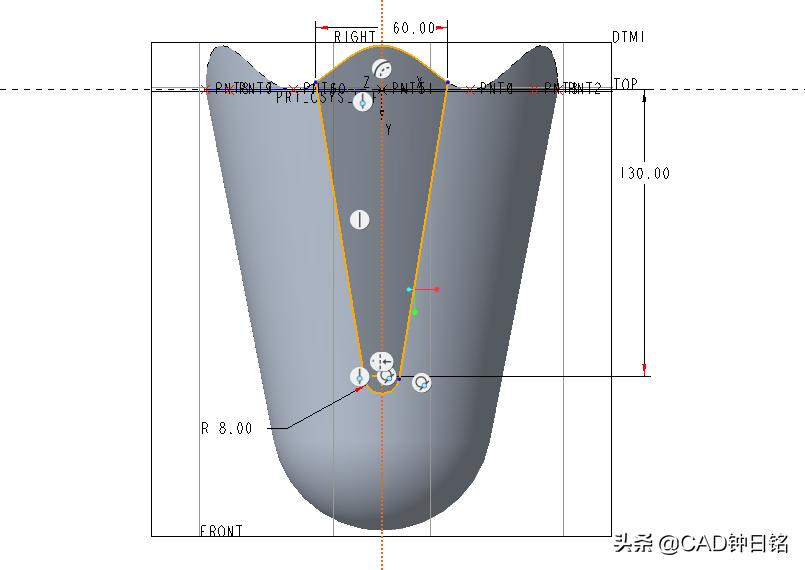

在“偏移”选项卡中挑选“带有斜度的”偏移类型，并将偏移量设定为3个单位，斜度角度设置为30度。随后，激活“参考”面板，点击“创建”按钮creo sketchcreo sketch，选取新建立的基准平面DTM1作为绘制草图的基础，并按照图中所示绘制一个封闭的草图。

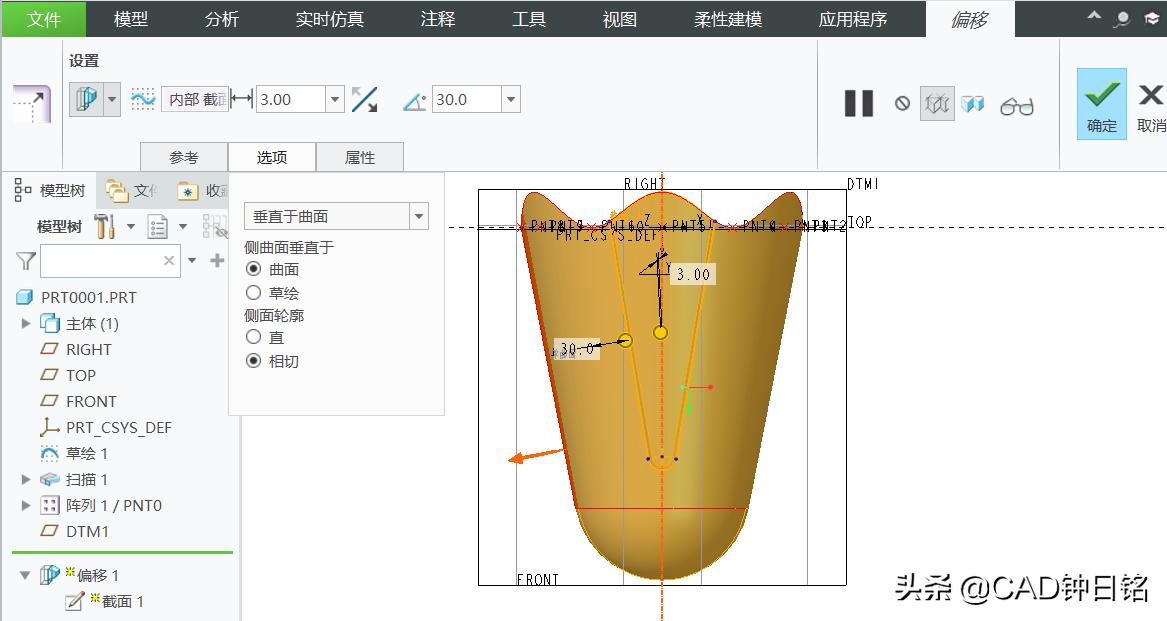

在“偏移”这一选项卡下的“选项”面板里，需挑选“侧曲面垂直于”这一类型，将其设置为“曲面”，同时确保侧面轮廓“相切”，具体操作可参照下方的图示。

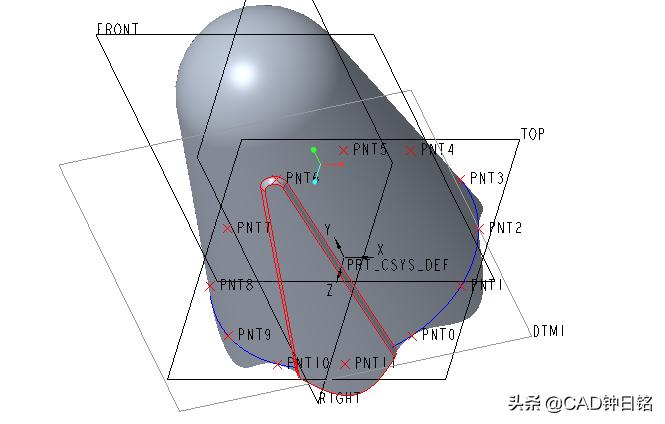

单击"确定"按钮，偏移结果如下图所示。

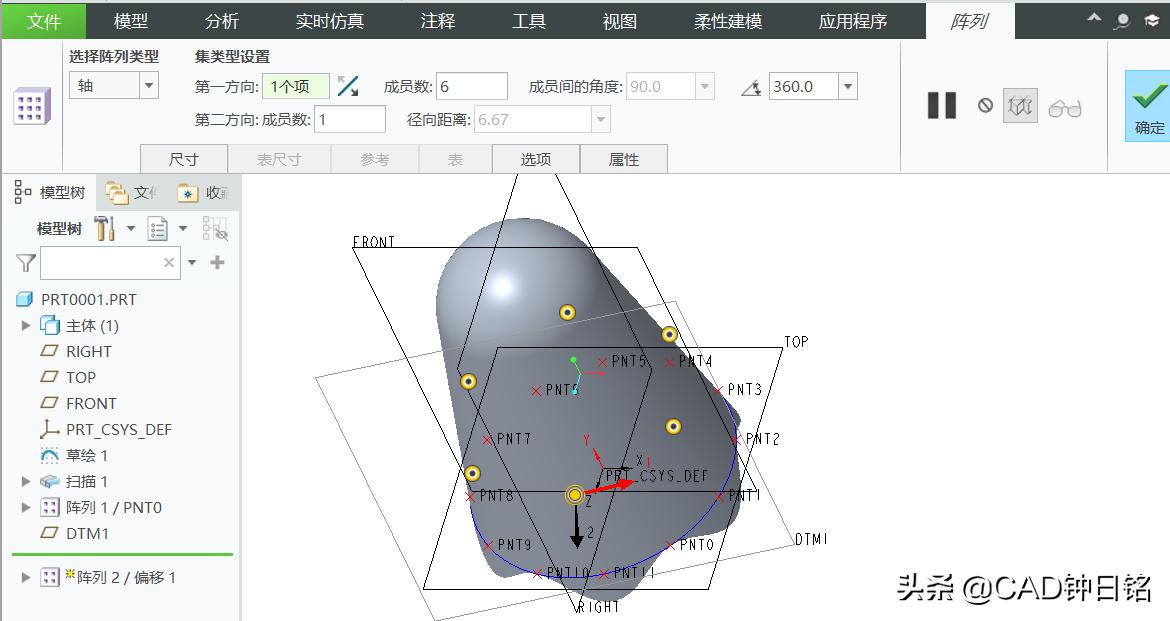

8、阵列偏移曲面。

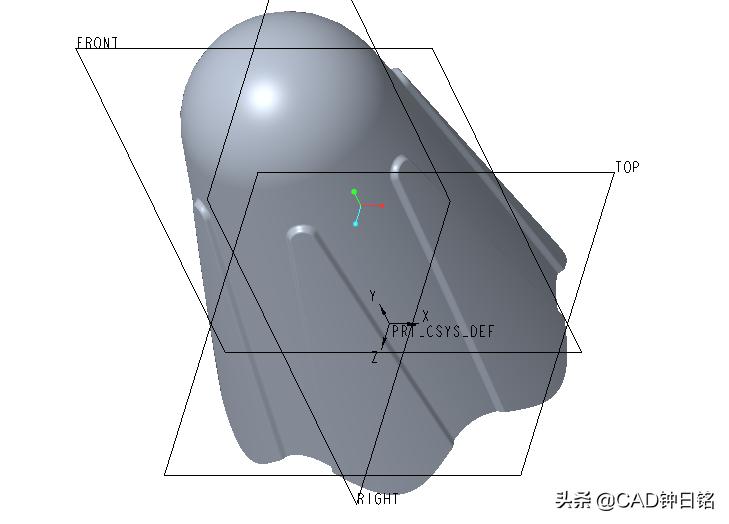

9、将草绘圆与基准点等隐藏，此时曲面模型显示如下图所示。

10、加厚曲面。

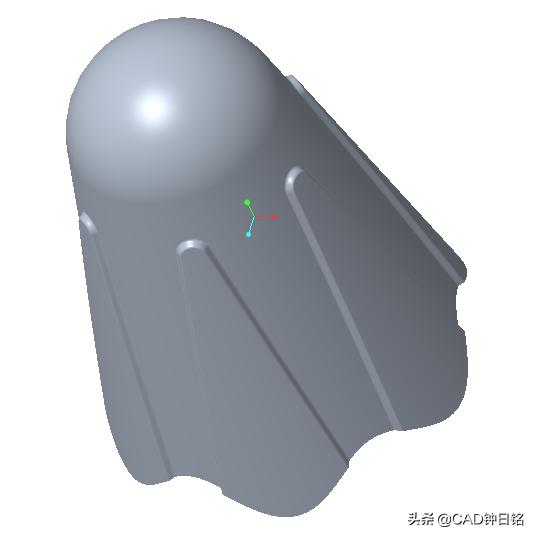

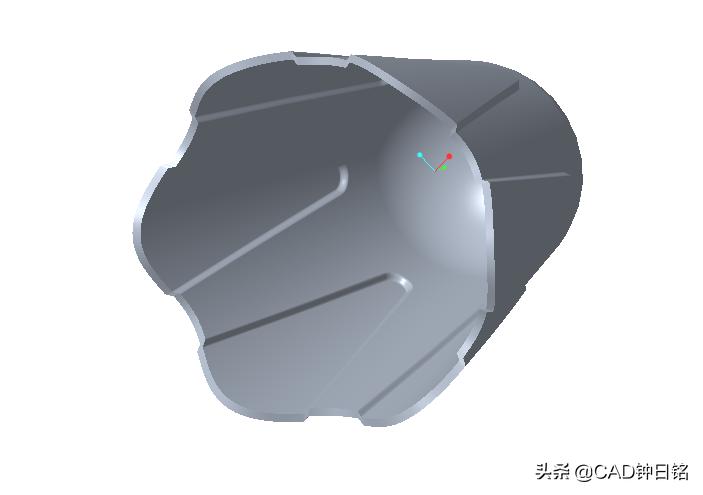

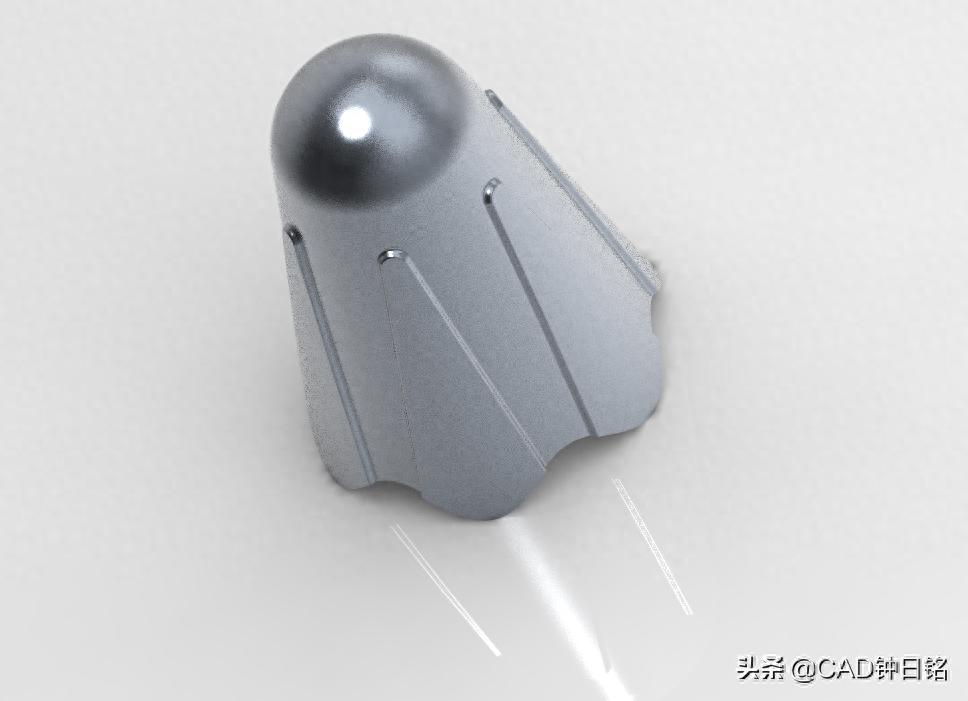

最终完成的金属罩模型如下两图所示。
