在最近的项目开发阶段intellij idea类图，我打算将现有的代码对应的类绘制成UML类图。尽管市面上存在众多出色的UML类图绘制工具，例如（可视化编辑）、draw.io（可视化编辑）以及（代码生成）等，但我在思考的过程中不禁好奇，IDEA这款IDE中是否也内置了类似的自动生成插件。带着一丝疑问，我在百度上进行了搜索，结果发现IDEA确实非常强大，原来这些插件都是IDEA自带的。接下来，我将简要介绍如何使用IDEA来生成UML类图的教程。

在谈论之前，我们先来解释一下这个词汇，它的含义包括图表、示意图、图解以及数学中的线图。

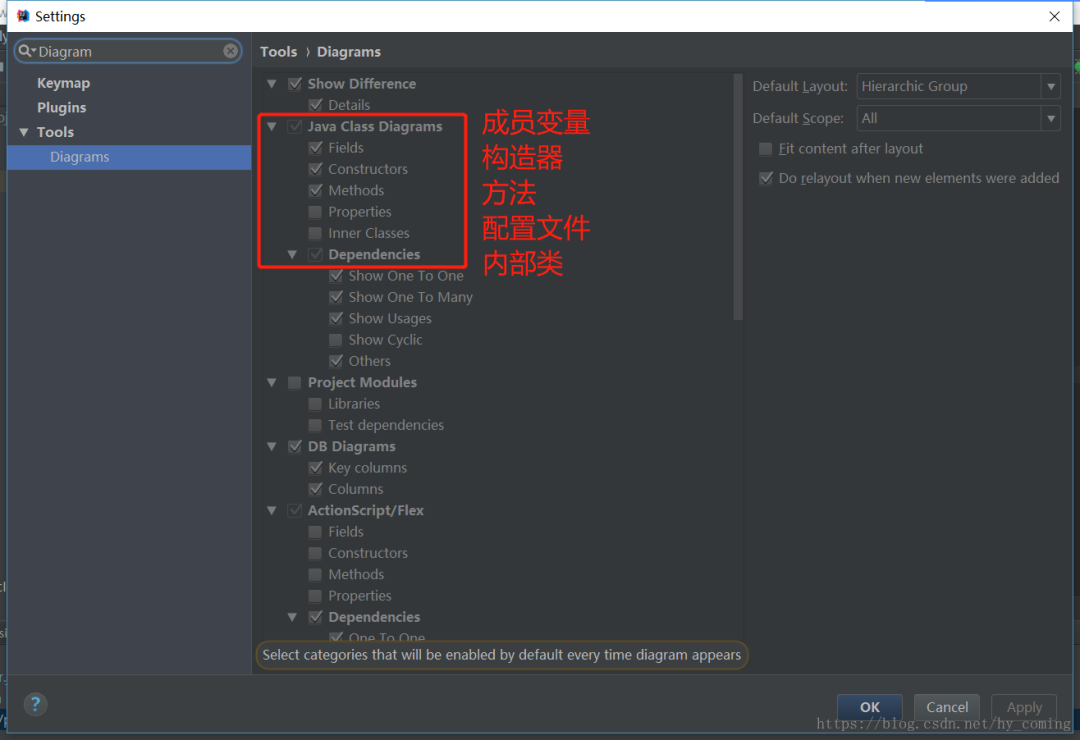

正如展示的那样，我们关注的焦点集中在Java Class区域的几个单选按钮上，它们分别对应着标注为红色的内容。通常情况下，绘制UML类图时，我们只需了解成员变量、构造函数以及方法（前三个选项），其余部分则可随意设置。完成这些配置后，我们将进行演示。

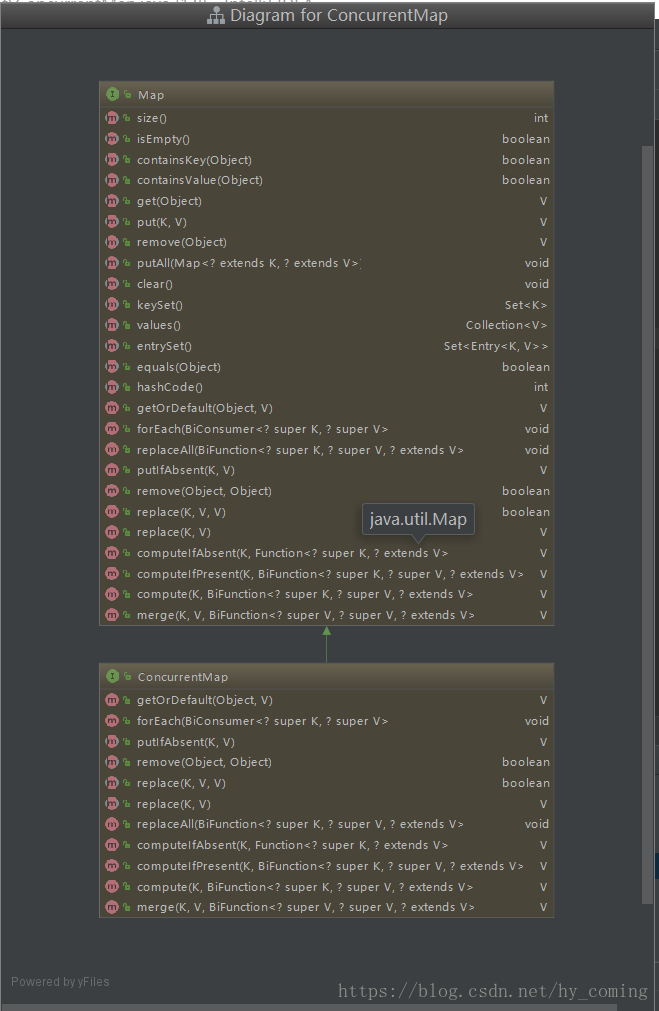

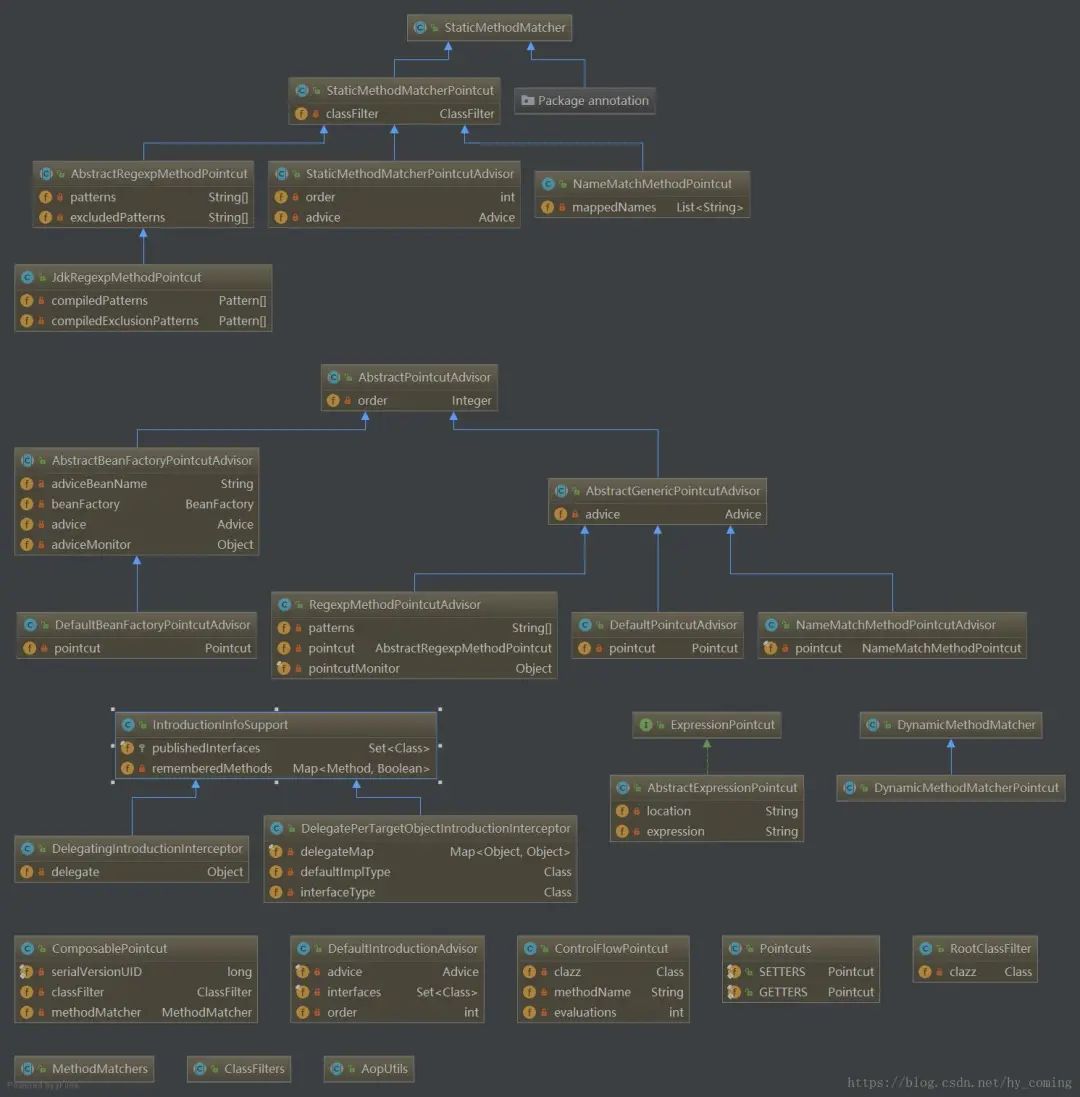

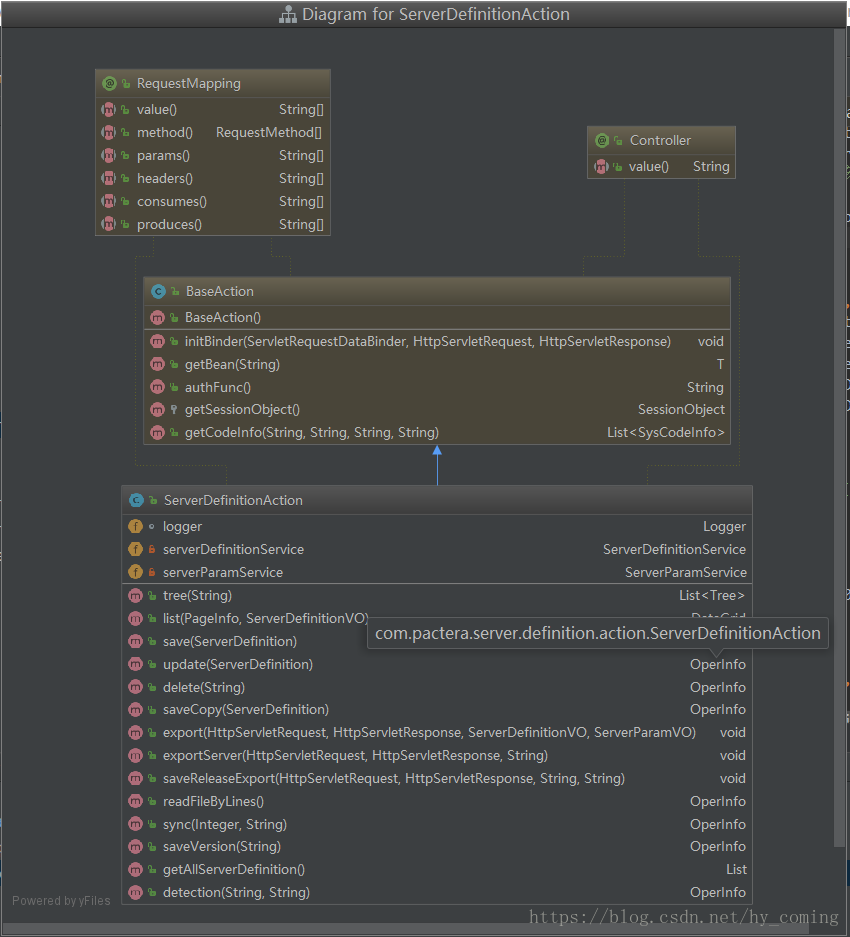

上面的是类的UML图，下面的包的UML图：

这个功能虽然十分便捷，但存在一定的限制。首先，它仅能根据类别进行自动生成，因此在设计类时无法使用。此外intellij idea类图，对于专业UML软件而言，这种自动生成的结果可能不够精确和直观，尤其是对于那些对UML图有严格要求的用户来说，这一点尤为重要。
