大家好，我是舒哥！

我们都知道软件工程中有各种各样的UML图，比如用例图、序列图等，很多时候我们使用draw.io或者draw.io等绘图工具来画图，但是它们都存在这样的问题：样式多样、不标准化，需要拖拽，效率低下。

其实这些问题和我们使用Word时遇到的问题类似，所以. 于是我想：我能像写代码一样画图吗？ 果然，你能想到的事情intellij idea画uml图，可能古人都想到过，甚至实现过！ 实际上有一个名为 的绘图组件，它允许您在代码中绘制 UML 图。

本文将简单介绍一下，并介绍如何使用它来画图。 最后介绍如何使用它来绘制几种常见的UML图。

什么是？

它是一个允许您快速编写 UML 图的组件。 这是官网上的介绍。 它允许您编写常见的 UML 图，如下所示：

此外，它还支持一些非UML图形，例如：

更多相关信息可以咨询官方网站获取。

如何使用？

使用绘图有两种方式，一种是使用官网的在线编辑器，另一种是使用IDEA插件来编写。 一般来说，使用起来比较方便。 您可以保存绘图代码，实时查看效果，并复制生成的图像。 因此，这次我们重点讨论如何使用IDEA来绘制UML图。

安装插件

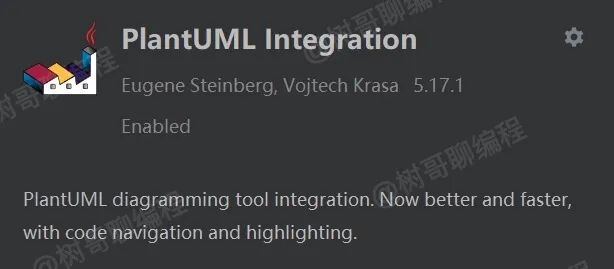

使用Paint只需要在IDEA中安装插件即可，如下图：

安装完成后，重启IDEA即可。

基本语法

该文件有.puml后缀，我们只需要新建一个.puml文件即可。 对于 .puml 文件，格式以 @ 开头并以 @ 结尾。 还可以使用title设置UML图的标题，并使用'单引号插入代码注释。 一个基本的图代码框架如下：

@startuml

title: 标题

' 注释（用一个单引号标识）
' UML 图逻辑

@enduml

不同类型的 UML 图具有不同的语法。 使用相应的UML图时建议阅读官网。 现在学习和使用它们是最有效的。 没有必要强迫我记住它们。

常用UML图示例

下面是我常用的几张UML图，分享一个代码示例，方便大家写图。 对我来说，我通常使用用例图、序列图和 ER 图。

用例图

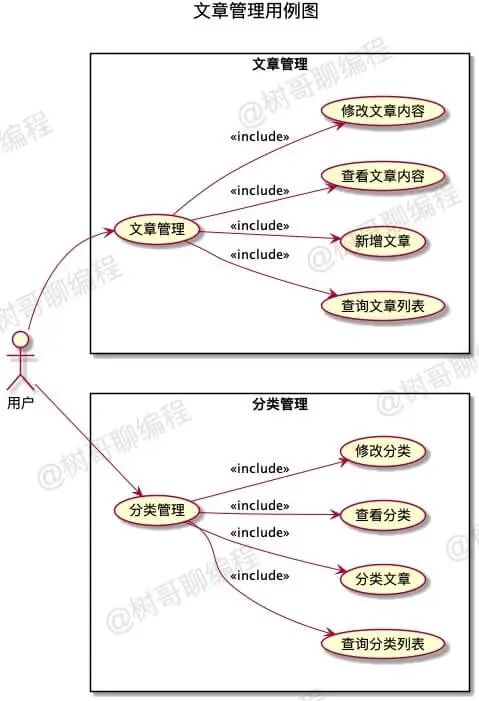

用例图是用户与系统交互的最简单的表达。 它显示了用户和其他相关用例之间的关系。 简单来说，通过用例图我们可以了解用户与系统、系统与系统之间的功能。 以下是博客系统管理后端的用例图：

对应的代码如下：

@startuml
' https://plantuml.com/use-case-diagram
title 文章管理用例图
left to right direction
用户 --> 文章管理
rectangle 文章管理{
    (文章管理) --> (查询文章列表):<>
    (文章管理) --> (新增文章):<>
    (文章管理) --> (查看文章内容):<>
    (文章管理) --> (修改文章内容):<>
}
用户 --> 分类管理
rectangle 分类管理{
    (分类管理) --> (查询分类列表):<>
    (分类管理) --> (分类文章):<>
    (分类管理) --> (查看分类):<>
    (分类管理) --> (修改分类):<>
}
@enduml

请注意，需要安装软件才能在 Mac 上使用。 如果以上代码无法正常渲染图形，可能是机器上没有安装该软件。 可以参考这篇文章解决问题：Can't with in - Stack

时序图

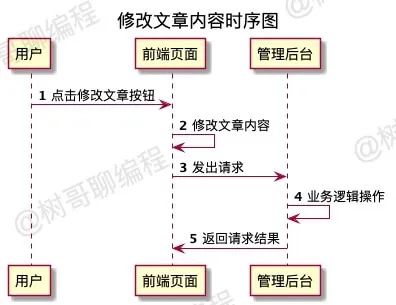

序列图用于标识操作的整个过程。 通过时序图，您可以清楚地了解一次操作的整个流程以及相关参与者。 以下是修改文章内容的界面时序图：

上图对应的代码如下：

@startuml
'https://plantuml.com/sequence-diagram

title 修改文章内容时序图
autonumber

participant 用户
participant 前端页面
participant 管理后台

用户 -> 前端页面: 点击修改文章按钮
前端页面 -> 前端页面: 修改文章内容
前端页面 -> 管理后台: 发出请求
管理后台 -> 管理后台: 业务逻辑操作
管理后台 -> 前端页面: 返回请求结果
@enduml

ER图

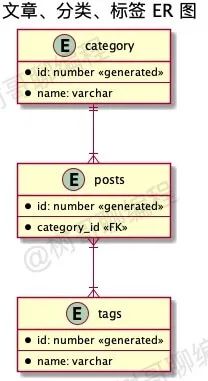

ER图是用来表示数据库实体之间关系的图。 ER图可以快速理清实体之间的关系。 以下是文章、类别和标签的 ER 图。 如果线有分叉，则代表N，如果没有分叉intellij idea画uml图，则代表1。例如与posts的关系是1:N。

上图对应的代码如下：

@startuml
title 文章、分类、标签 ER 图

entity category {
    * id: number <>
    ---
    * name: varchar
}

entity posts {
    * id: number <>
    ---
    * category_id <>
}

entity tags {
    * id: number <>
    ---
    * name: varchar
}

' category:posts = 1:N
category ||--|{ posts
' posts:tags = N:N
posts }|--|{ tags
@enduml

对于ER图来说，更复杂的是实体之间关系的表示。 事实上，定义了几个标志来实现此功能。 一般规则如下：

例如：与posts的关系是1:N，所以使用||--|{ posts。

总结

对于你来说，一开始只需要安装插件搭建好本地运行环境，然后掌握基本语法即可。 然后，根据自己的需要学习UML图对应的语法，学而用之。
